Cómo conectar tuberías de polipropileno de manera eficiente

Los métodos modernos hacen posible, con la ayuda de elementos de PP, extraer redes de ingeniería duraderas y confiables que no están sujetas a corrosión. En este caso, es importante saber cómo se conectan las tuberías de polipropileno.

Se pueden montar utilizando accesorios roscados o soldados.

Métodos de emparejamiento

El emparejamiento de alta calidad de los tubos de PP es imposible sin tener en cuenta el grosor de su pared.

A continuación se muestran los productos de pared delgada que están conectados mediante accesorios roscados.

1. Tubos de la marca PN-10 para el suministro de agua fría (temperatura de funcionamiento + 20 °) o sistemas de "piso caliente" (hasta + 45 °)
2. Los análogos PN-16 se utilizan para el suministro de agua fría con mayor presión o en sistemas de calefacción con baja presión.

La soldadura es la mejor opción en los siguientes casos.

1. Si te apareas con sus propias manos los tubos universales de la marca PN-20. Estos productos son capaces de soportar la temperatura del ambiente de trabajo de + 80 °.
2. Cuando se unen tubos reforzados con papel de aluminio PN-25. Este producto está diseñado para sistemas de agua caliente y calefacción. Mantiene la temperatura del agua o refrigerante en + 95 °.

Presta atencion Los tubos de polipropileno son fáciles de conectar, tan populares. Es posible conectarlos, incluso sin tener una preparación sanitaria especial.

Acoplamiento sin hilo

Las tuberías de plástico se pueden conectar sin soldar utilizando accesorios de presión, contrapartes de prensado o los últimos accesorios de presión belgas, que se fijan ellos mismos.

1. Los elementos de engarce requieren solo dos llaves. Antes de conectar el tubo de HDPE con el tubo de polipropileno, se debe tener en cuenta que los accesorios de presión son más confiables. Crean una conexión estrecha garantizada. Sin embargo, para trabajar con ellos necesitas una herramienta especial.
2. El accesorio de empuje solo necesita un calibrador y un cortador.. Están hechos de PVDF, un material que es respetuoso con el medio ambiente y duradero. Para sellar los elementos, se utilizan anillos de EPDM, que son los más confiables. El precio de tales accesorios es bastante alto, pero valen la pena.

Conexiones roscadas

Primero, acerca de cómo conectar tuberías de polipropileno usando elementos desmontables.

Es imposible cortar hilos en sus propios tubos de PP. Por lo tanto, necesitará accesorios roscados para empalmar. Para garantizar la estanqueidad de las juntas, también se necesitarán tuberías de teflón (cinta de humo) y sellos.

Tipos de herrajes roscados.

1. Acoplamientos con el mismo hilo en ambos extremos.
2. Cuadrados de 90 ° y 45 ° con tuerca de sombrerete.

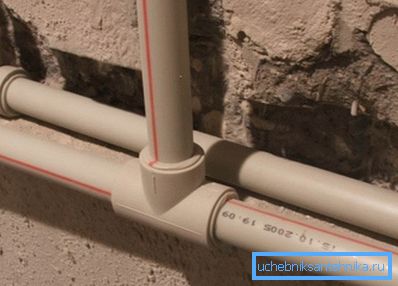

3. Cuadrados triples y tees para la conexión de tuberías del mismo diámetro. Pueden tener un hilo externo o externo.
4. Cruces
5. Talones
6. Sillines para ramificación de red.
7. Los acoplamientos combinados con rosca externa y hembra, y también las tuercas de tapa.
8. Adaptadores con un tallado externo como DG.
9. Cuadrados combinados a 90 ° con roscas externas y externas, así como tuerca de sombrerete.
10. Tees combinados que tienen la misma estructura.
11. Plazas para la fijación de accesorios de fontanería.
12. Toma de agua transitable.
13. Válvulas de bola, anguladas (con "americano") o rectas.

La instrucción dice que es muy fácil acoplar tuberías con estos elementos. Solo necesita envolver previamente la cinta de humo y luego atornillar la conexión en el tubo.

Elementos de atraque de diversos materiales.

Es un poco sobre cómo conectar una tubería de metal con polipropileno.

1. Para esto necesitas adaptadores especiales. Uno de sus extremos está diseñado para soldar con un elemento de plástico, y el otro tiene una rosca para la conexión con una contraparte de metal.

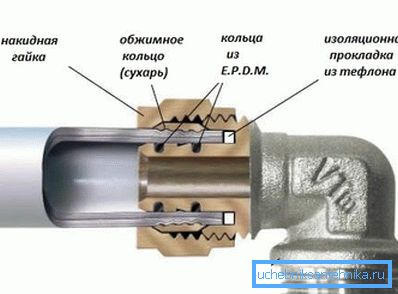

2. Tipo de conexión usado y plegable. Este llamado "americano" es un accesorio con un inserto de metal y una tuerca de sombrerete o un accesorio de PP y una tuerca de tapa.

Presta atencion La mejor opción es usar elementos con insertos de latón niquelado para interfaces de transición con tuberías de metal. Los accesorios deben atornillarse con una llave larga. En dispositivos sanitarios, no se deben utilizar transiciones con rosca de plástico.

Método soldado

Apareamiento soldado todo en uno. Durante la fusión de los lados de dos elementos, sus macromoléculas penetran mutuamente en las partes y se unen con ellas. Es decir, el proceso de difusión.

Por lo tanto, tal soldadura se llama soldadura por difusión.

1. Para los productos con una sección transversal de menos de 63 mm, se utiliza soldadura de zócalo.
2. Para los análogos con un diámetro superior a 63 mm, se utiliza un tipo de soldadura a tope.

El proceso de soldadura por encaje.

Antes de conectar tuberías de polietileno o análogos de PP, debe preparar las herramientas y los materiales.

1. Soldadura (hierro) para productos de plástico, una sierra para metales o un cortador especial, cinta métrica y marcador. Si los elementos están reforzados, se necesitará una afeitadora, un dispositivo para pelar papel de aluminio.
2. Por supuesto, los tubos serán necesarios y, según sea necesario, diferentes tipos de accesorios.

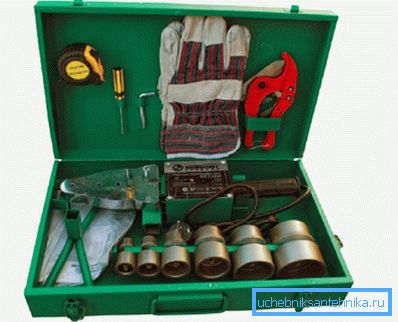

La máquina de soldadura incluye un elemento de calentamiento y un conjunto de boquillas para tubos de diferentes secciones, desde 16 milímetros hasta 63. Cuando se enciende el soldador, el indicador comienza a funcionar. Tan pronto como cambia de color de verde a rojo, la boquilla se calienta a la temperatura requerida de +260 grados. Sucede en 10/15 minutos.

Presta atencion Todo el trabajo se hace mejor en interiores. En cualquier caso, con una temperatura ambiente negativa, la tubería no puede soldarse.

Brevemente, el proceso se ve así.

1. Poner en la marca de la tubería. No olvide la profundidad del zócalo y añada 2 mm.
2. Cortar las piezas necesarias de tuberías. Haga esto estrictamente en ángulos rectos.
3. Instale los lados de conexión de los elementos en la boquilla calentada de la máquina de soldadura.

1. Espere el tiempo para calentar la tubería y la conexión.
2. Sacar los artículos.
3. Conecta las partes y presiona firmemente juntas.

Conexión de tubería de gran diámetro.

La soldadura a tope se utiliza para conectar tuberías de plástico que tienen un gran diámetro y espesor de pared (4 mm o más): alcantarillado o tuberías de agua principales.

Para este método de soldadura los accesorios en la mayoría de los casos no son necesarios.

1. Primero, los lados de soldadura son facetados, hasta su completo paralelismo.
2. Los tubos se insertan en la máquina de soldar.
3. Además, están conectados, mientras que la precisión del trabajo está regulada por el dispositivo de centrado.
4. Durante el trabajo, no olvide ventilar la habitación, ya que el plástico fuma, emite dióxido de carbono y vapor de agua.

A continuación se muestra una tabla de características de soldadura.

Conclusión

Una vez que haya descubierto cómo conectar correctamente el tubo de PP, puede ensamblar muy rápidamente un sistema de plomería, calefacción o alcantarillado de alta calidad en su hogar.

El video en este artículo le dirá más sobre su tema.
