Cómo conectar tuberías de metal.

En la actualidad, la mayor parte del mercado de la construcción está ocupada por tuberías de metal y plástico. Su popularidad se debe a la suficiente resistencia, flexibilidad, resistencia a temperaturas de hasta 110 ° C, resistencia a la corrosión y velocidad de instalación.

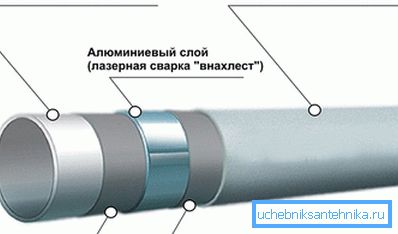

Además, pueden, a expensas del casco reforzado y la superficie interior lisa, pasar grandes corrientes de agua con una pérdida mínima de eficiencia. El tubo de metal y plástico es una estructura de múltiples capas que consta de una capa de polietileno, cubierta con una película de aluminio desde arriba, así como una capa de plástico exterior. Las capas están pegadas con un pegamento especial.

Debido a la resistencia al óxido, no se forman depósitos dentro de la tubería, por lo que las tuberías se pueden usar para aguas residuales, calefacción, calefacción por suelo radiante y suministro de agua. En las carreteras no se utilizan debido a que no soportan altas presiones y temperaturas. Su vida útil es de hasta 35 años.

Si comparamos dichas tuberías con tuberías de otros materiales, entonces no tienen igual costo y calidad de material, si tomamos los límites de los intervalos permisibles en los que se realiza la operación. La mayoría de las personas no saben cómo conectar estos materiales, por lo que le diremos cómo conectar tuberías de metal y plástico.

Vías de unión de tubos de metal.

Las tuberías de metal y plástico se conectan mediante accesorios de compresión y prensa.

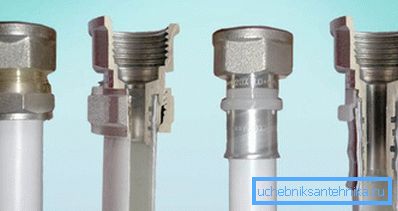

Accesorios de compresión

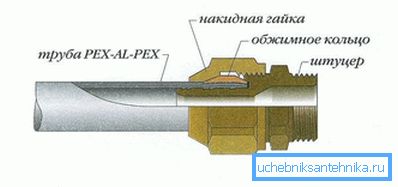

Los accesorios de compresión están roscados. Una tuerca abocardada se atornilla en un lado y el tubo se sujeta por dentro con un anillo de compresión.

Al apretar la tuerca de la tapa con una llave, el tubo se presiona contra el manguito de presión y se presiona en la boquilla. Esto crea una conexión confiable. El material para la conexión es latón. Los accesorios están marcados en el diámetro exterior y en el tipo de hilo.

Sugerencia La ventaja de esta conexión es la capacidad de conectar tuberías sin el uso de herramientas y equipos especiales.

Además, es posible desmontar la conexión sin destruir el accesorio, pero en la práctica esto no siempre es posible debido a la rotura del anillo de compresión. A pesar de esta conexión sigue siendo fiable y apretado.

La instalación de accesorios de compresión en la conexión de tuberías de metal y plástico no causa ningún problema, ya que se pueden conectar tanto en el colector como en forma de conexión. La tecnología de conexión consta de los siguientes pasos:

• Las tuberías que requieren conexiones deben nivelarse a una distancia de no menos de 100 mm, deben limpiarse de suciedad y el chaflán interno debe retirarse aproximadamente 1 mm, dependiendo del grosor de la pared.
• Una tuerca de tubo y un anillo de compresión se colocan en el tubo.
• Apriete la tuerca hasta que el tubo entre en el borde de la boquilla. En este caso, la tuerca no debe pasar por la rosca con esfuerzo. Si es necesario hacer un esfuerzo en la etapa inicial, esto significa que la tuerca va mal a lo largo de la rosca. Para no torcer la rosca, debe quitar la tuerca y volver a colocarla.

• Con las llaves, la tuerca finalmente se tira hacia abajo por 1-2 vueltas, de modo que aún quedan dos vueltas de la rosca. Al mismo tiempo, no es necesario realizar esfuerzos excesivos, ya que se ha logrado la estanqueidad necesaria.

Sugerencia Si es necesario, colocar tuberías en habitaciones sin calefacción para evitar que la condensación se acumule en ellas estira los tubos corrugados de polietileno que se envuelven con cinta.

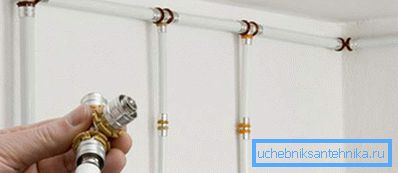

Accesorios de deslizamiento

Los accesorios de presión o nadvizhny son un accesorio con una conexión roscada por un lado y, por el otro, un manguito de engarce, usado en el anillo de sellado con una junta dieléctrica.

Sugerencia Dicha conexión está sellada, por lo que puede usarse al instalar tuberías internas, pero no es plegable.

Además, se utiliza una pequeña cantidad de refuerzo. La conexión se realiza de esta manera:

• Se corta la longitud requerida de la tubería.
• La pieza unida es procesada por un calibrador, que corta el chaflán interno y corrige la forma redondeada de la tubería, rota debido al corte.

• El tubo se aprieta en la conexión con una junta de sellado que evita la oxidación.
• El acoplamiento se enrosca utilizando pinzas de sujeción especiales.
• Como resultado, en el embrague se forman anillos sobresalientes que sobresalen, y el metal obtiene una curva arqueada debido a la deformación.

Conexión con tubos de metal.

Estos tipos de conexiones se encuentran con mayor frecuencia cuando se conectan tuberías viejas con nuevas durante la reparación o el reemplazo programado. Directamente no se pueden combinar, porque los materiales son diferentes y tienen diferentes coeficientes de expansión y resistencia. Por lo tanto, es necesario aplicar diferentes tipos de elementos que permitan conectar tuberías de metal-plástico con tuberías de metal.

Hay varios tipos de tales compuestos:

1. Roscado Es el más conveniente porque es plegable. Aplicable en tuberías donde se requiere el control de la condición de la conexión.

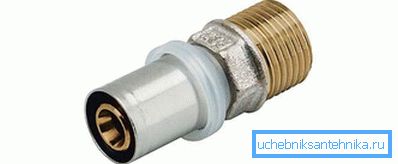

2. Acoplamiento Está diseñado para diferentes diámetros de tubería y también es plegable. Es similar a los accesorios de presión, excepto que en un lado hay una tuerca de compresión para sujetar una tubería hecha de metal y plástico, y en el otro lado hay un cierre con rosca o brida.

Conexión con polipropileno y tuberías de PVC.

Para conectar una tubería de metal y plástico con una tubería de polipropileno, es necesario utilizar las juntas de compresión adecuadas descritas anteriormente, así como las conexiones de un tipo similar para el segundo material de la tubería. Se coloca una tuerca de sellado en el tubo de polipropileno, luego un anillo y un inserto de tubo especial que realiza la función de fortalecer el tubo. Evita su deformación y, en consecuencia, la pérdida de tensión de la conexión al apretar la tuerca.

Las tuberías de PVC están conectadas a metal-plástico con una conexión de brida, y la tubería con una brida se conecta mediante un método adhesivo. Esto le permite hacer que la conexión sea confiable y capaz de soportar cargas de hasta 10 Atm. La tecnología de unión adhesiva es la siguiente:

1. El extremo de la tubería se corta y se limpia, que luego se trata con un compuesto desengrasante.
2. La cara se quita el chaflán, lo que permite una conexión confiable.

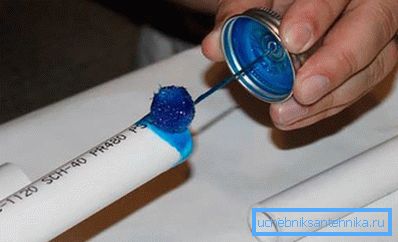

3. Aplique una capa delgada y uniforme de pegamento en el exterior de la tubería.
4. Si es necesario, se debe aplicar pegamento a la superficie de la brida si los diámetros difieren en unos pocos mm.
5. El tubo se inserta en el accesorio y se gira un cuarto de vuelta para distribuir uniformemente la capa adhesiva.
6. La conexión y el tubo se fijan durante unos minutos hasta que se encola.
7. Los restos de pegamento que salen deben ser eliminados.
8. Después de 10 a 15 minutos, la conexión está lista para funcionar.

La unión de tuberías de metal y plástico con sus propias manos no debería ser un problema particular, porque hoy en día existe una gran cantidad de tipos diferentes de conexiones no solo para materiales homogéneos, sino también para propiedades y condiciones de operación muy diferentes. Además, la mayoría de ellos no requieren el uso de herramientas especiales, lo que amplía enormemente las posibilidades de su instalación.
