Cómo conectar tuberías de hierro fundido con plástico.

Hoy en día, los apartamentos todavía tienen una gran cantidad de tuberías viejas de aguas residuales de hierro fundido, que ya han sobrevivido a su vida útil, por lo que hay una necesidad urgente de reemplazarlos con plásticos. A menudo se desconoce cómo conectar tuberías de hierro fundido con plástico, ya que están hechas de materiales completamente diferentes. Hay una variedad de formas para acoplar tuberías de materiales diferentes, que se analizarán en este artículo.

Preparacion

Antes de comenzar el trabajo de instalación en la conexión del elemento de tubería de hierro fundido con una tubería o boquilla de plástico, debe dibujar o "bosquejar" el diseño del sistema de comunicación. Basándose en el tamaño de las piezas tubulares y las articulaciones nodales, es necesario calcular el material de archivo y la cantidad de material necesario. Los elevadores son O110 mm y las tuberías para el cableado (según el dispositivo que mueven). O110 mm y O50 mm. Los diámetros de los elementos a unir deben ser idénticos. Las piezas conformadas en forma de grifos y transiciones, tees y bridas, así como otras piezas adyacentes deben ajustarse a las tuberías apropiadas.

Para realizar el trabajo se necesitarán las siguientes herramientas y piezas de conexión:

• productos de tubería del diámetro requerido;
• partes para conexiones;
• adaptadores de goma del tamaño requerido;
• martillo de madera o caucho;
• Búlgaro o sierra para metales.

El trabajo adicional en la instalación de la tubería se produce de la siguiente manera:

1. Corte la sección inoperable de la amoladora de tubería (sierra para metales). Para evitar que algo caiga dentro de la tubería, cúbralo durante la duración del trabajo.
2. Se realiza la adquisición de los materiales y accesorios necesarios. Se cortan tubos de cierta longitud. Si el desmontaje del tubo llegó al zócalo, debe limpiarlo de suciedad para realizar la conexión.

Sugerencia Cuando trabaje con hierro fundido, debe recordar la fragilidad de este material.

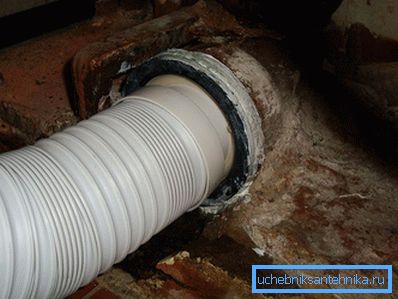

Conexión con junta de goma.

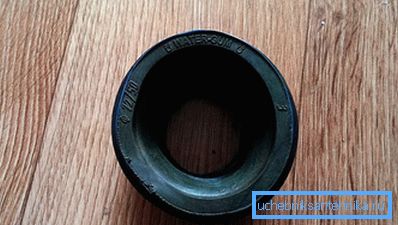

Si el tubo de hierro fundido reemplazable se retira fácilmente y el zócalo que se va a usar está en buenas condiciones, se utiliza un método de conexión simple con un inserto de goma. Se emborrona abundantemente con sellador y luego se inserta en un tubo de hierro fundido. Ahora el sellador se aplica en el interior del revestimiento de goma, y ​​el tubo de plástico se inserta lo más profundo posible en el de hierro fundido. La profundidad de entrada es de 30 a 80 mm. Este método de acoplamiento se lleva a cabo rápidamente, después de lo cual el funcionamiento de la red de alcantarillado se puede continuar de inmediato.

Sugerencia De la práctica de aplicar un compuesto de este tipo, se sabe que puede trabajar sin reparación durante aproximadamente 9 años.

Debido a que el tubo de salida de la taza del inodoro tiene O100 mm, del lavabo y el fregadero O50 mm, de otros dispositivos es de 100 o 50 mm, no es sorprendente que el sistema de alcantarillado incluya tees o cruces del mismo tamaño. En ambos casos, la tubería se fija de acuerdo con un patrón conocido. Es necesario:

• quitar la suciedad y el óxido del manguito;
• aplique un sellador en el lado exterior del zócalo con una transición de goma;
• inserte un adaptador hecho de material de goma en el manguito de hierro fundido;
• Coloque una nueva tubería plástica de alcantarillado en el zócalo.

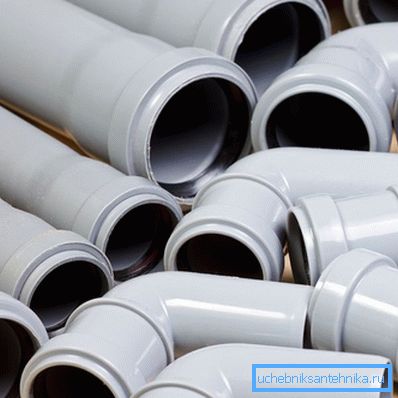

Si tiene que tratar con un tubo en el que no hay manguito debido al hecho de que se cortó según sea necesario, debe utilizar un adaptador de plástico. Luego proceda de la siguiente manera:

• un tubo de hierro fundido que no tiene un zócalo se vuelve a cortar con una sierra para nivelar el plano del extremo del tubo;
• en el extremo recortado y nivelado, apriete el adaptador de goma;
• lubrique la mancha del producto de fundición tubular “forjado” con un sellador;
• en la tubería tensada con adaptador de casquillo de sellador engrasado de plástico.

Sugerencia Las transiciones y los enchufes deben ser idénticos en tamaño a las tuberías. Independientemente de los diámetros de plástico y productos de tubería de hierro fundido, el acoplamiento se realiza utilizando la misma tecnología.

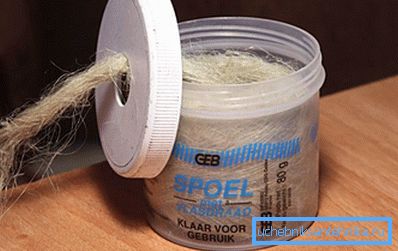

Remolque

Este método ha sido probado durante años cuando se trabaja en la conexión de tuberías de hierro fundido. Por lo tanto, puede conectar un tubo de plástico con un hierro fundido, pero ahora este método no es relevante, debido a la complejidad de la ejecución, así como a la presencia de métodos más simples para unir tubos. Considérelo como una opción de emergencia cuando no hay oportunidad de comprar las piezas necesarias. De acuerdo con este método, el trabajo se realiza en el siguiente orden:

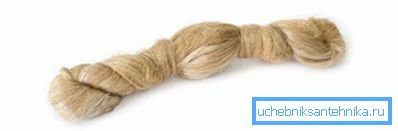

• en un producto de tubería de plástico en el área de la conexión, un hilo de lino se enrolla en varias vueltas;
• remolque con la ayuda de la parte posterior de un cuchillo o un destornillador grande compactado en el espacio existente entre las tuberías;
• la tubería de hierro fundido en el punto de transición en varias pasadas está rodeada por un líquido de polímero-cemento que consiste en pegamento PVA, cemento y agua;
• Después del trabajo realizado el sistema de alcantarillado no se puede utilizar durante al menos un día.

Sugerencia Debido a la fragilidad de las tuberías de plástico, el trabajo debe realizarse con mucho cuidado, evitando el uso de un gran esfuerzo.

Cuando no había selladores de silicona en el mercado, este método era muy popular. Hoy en día, se puede utilizar, por ejemplo, cuando se unen tuberías de hierro fundido y de plástico debajo de los productos sanitarios del baño. Unos años después de tal conexión, las tuberías, si se escapan, no están en este lugar. Si la conexión realizada con la ayuda del lino fabricado se realiza correctamente, será lo suficientemente duradera y confiable.

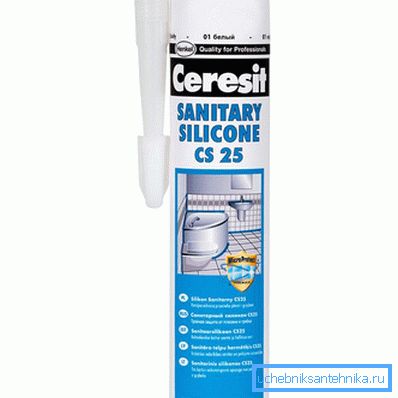

Silicona sanitaria

Si se producen pequeños huecos (alrededor de unos pocos milímetros) al conectar productos de tuberías de plástico y hierro fundido, la silicona es bastante eficaz contra las fugas. Se debe prestar mucha atención a la tensión de la conexión en la sección inferior. Para hacer este trabajo necesitas:

• Antes de atracar, la junta debe secarse bien con un secador de construcción.
• Una pistola especial en la brecha existente entre las tuberías vierte silicona (cuanto más profunda, mejor). La gran profundidad de penetración de la silicona aumentará la fiabilidad de la sujeción.
• Espere aproximadamente 5 horas para que la sustancia de la construcción se cure completamente, recordando que la silicona en espacios grandes se secará por más tiempo.

Sugerencia No se recomienda utilizar equipos sanitarios hasta que la silicona esté completamente seca.

Combinando metodos

Todos los métodos anteriores se pueden combinar entre sí. Esto solo aumentará la confiabilidad de la unión entre tuberías hechas de diferentes materiales. La conexión de tuberías de alcantarilla de hierro fundido con plástico resultará aún mejor:

• Si hay un hueco grande en la unión de los productos de tubería, los forros de goma y la envoltura de lino se pueden usar juntos. Al conectar las corrugaciones en la interfaz, aplique el remolque seguido de la aplicación de silicona de construcción. En este caso, el sellador pasa por los lugares correctos de la cruz y el sello de goma.
• Al sellar, el líquido de polímero de cemento a veces se reemplaza con un sellador que contiene silicona.

No hay que olvidar que el hierro y el plástico a diferentes temperaturas (especialmente altas) tienen un coeficiente de expansión diferente. Esto debe considerarse si el agua muy caliente fluye a través de las tuberías.

Todos los métodos de conexión de tuberías de hierro y plástico también pueden utilizarse para unir productos de tuberías hechos de plástico solamente.
