Cómo conectar tuberías de alcantarillado.

21-04-2018
Tubos

Al colocar tuberías de alcantarillado, se debe prestar especial atención a sus conexiones para garantizar un funcionamiento a largo plazo sin averías. Dado que en la mayoría de los casos los tubos de alcantarillado fluyen por sí mismos, el requisito principal para las conexiones es la estanqueidad, que se garantiza mediante el uso de diversos materiales de sellado. Debido al hecho de que a través de las tuberías puede haber residuos heterogéneos con inclusiones sólidas de varias fracciones, todas las juntas y giros deben ser suaves, no se deben crear obstáculos adicionales en el interior. Si por alguna razón es imposible organizar una tubería con flujo de efluente independiente, se usa el bombeo forzado. Se puede crear una alta presión en el sistema dependiendo de la potencia de la bomba y el diámetro de la tubería, por lo tanto, es necesario monitorear la resistencia de las conexiones. En este artículo veremos cómo conectar tuberías de alcantarillado.

Por lo general, para el diseño e instalación de alcantarillado, los expertos atraen a los expertos que calculan la carga en todo el sistema y producen toda la gama de trabajo. En cuanto a los hogares privados, puede hacer la conexión de tuberías de alcantarillado con sus propias manos.

Tipos de tuberías y conexiones de alcantarillado.

Actualmente, hay una amplia selección de tuberías para aguas residuales y varios tipos de conexiones:

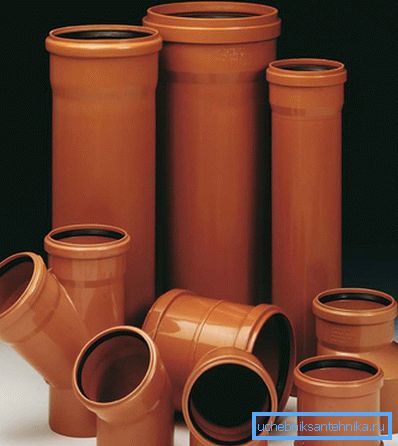

Las tuberías plásticas para aguas residuales se han convertido en las más comunes en la actualidad, ya que no se ven afectadas por la corrosión, son lo suficientemente livianas y tienen una vida útil máxima de hasta 30 años. Se conectan mediante pegado, soldadura (soldadura de plástico) y conexiones roscadas.

Plastico
Los tubos de acero se utilizan para la instalación de pequeños sistemas de alcantarillado. Son ligeros y de bajo costo, pero están sujetos a corrosión. Su finalidad son los sistemas de alta presión, por lo tanto, se utilizan juntas soldadas permanentes y roscas plegables con sellos. En condiciones industriales, se pueden usar juntas con bridas que tienen la misma resistencia y estanqueidad que las juntas soldadas, pero son plegables.

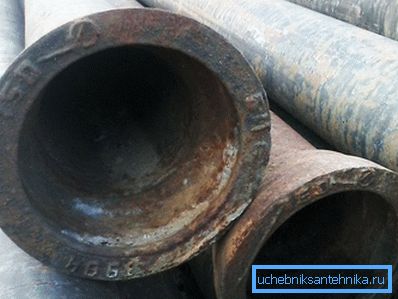

Hierro fundido

Los tubos de hierro fundido son una alternativa a los tubos de acero, ya que tienen una alta resistencia a la corrosión y resisten los efectos de algunos ambientes corrosivos. Pero este material es frágil debido a su alto contenido de carbono y no soporta golpes de martillo, lo que puede causar algunas dificultades durante el prensado. Une conexiones soldadas y acampanadas.

Preparación de la tubería para la conexión.

Antes de conectar las tuberías de alcantarillado, debe seleccionar el tipo de conexión adecuado y luego realizar las mediciones, marcar las superficies destinadas a la conexión y limpiarlas del polvo y la suciedad. Al mismo tiempo, no se recomienda el uso de una herramienta abrasiva. La superficie destinada a la soldadura debe limpiarse y desengrasarse. Las conexiones roscadas se limpian de óxido antes de aplicar una capa de sellador.

Uniones de tubería soldadas

Para conectar los tubos de soldadura a tope, se sujetan en abrazaderas especiales, se limpian la capa de óxido, se desengrasan y, si es necesario, se precalientan, dependiendo del material de la tubería, y luego se sueldan.

Sugerencia Las desviaciones en el diámetro y el espesor no deben exceder los 0,5 mm, ya que esto puede conducir a bloqueos permanentes en la tubería.

El tubo articulado con un extremo liso se realiza en la siguiente secuencia:

  • achaflanado en ambas tuberías;
  • en el extremo del tubo sin campana, se colocan un collarín restrictivo y un manguito de calentamiento;
  • se introduce un mandril en el zócalo, que calienta su superficie interna;
  • calentar ambos extremos antes de derretir;
  • retire rápidamente el mandril y las mangas, y ambas tuberías se conectan rápidamente hasta que se detiene;
  • Deje reposar durante varios minutos hasta que esté completamente curado.

Pegamento

El método de pegado conecta la tubería con un solapamiento a temperaturas de +50 ° C, para que el pegamento en el frío no pierda sus propiedades y pueda endurecerse. Los trabajos deben realizarse en un lugar protegido de la humedad. Antes de pegar, limpie bien las superficies y desengrase con un disolvente. Para pegar tuberías con una diferencia de diámetro de 0,6 mm, se aplican adhesivos basados ​​en resinas de relleno y se aplican varias capas, lo que da tiempo para que se establezca cada capa anterior. Para unir tuberías con una diferencia menor, utilice pegamento convencional, por ejemplo, a base de cloruro de metilo, lo que provoca una capa y conecta instantáneamente las partes para pegarlas.

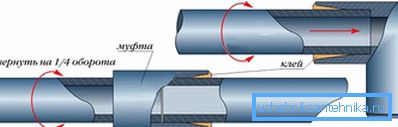

Unión adhesiva

La junta de pegamento se utiliza en sujetadores de tipo zócalo y juntas de zócalo. En flare pegamento se aplica con una capa de 2/3 del diámetro de la tubería o 3-4 cm, dependiendo de los requisitos de propiedades mecánicas. Después de aplicar el adhesivo, el tubo se inserta en el zócalo y se desplaza alrededor de 30-600 para que el pegamento se distribuya uniformemente y entre en contacto con las superficies a unir y luego se deje durante varias horas hasta que se polimerice.

Cuando el acoplamiento de montaje se aplica pegamento a la superficie de la tubería, que luego se inserta en el manguito y se fija coaxialmente, se mantiene durante algún tiempo antes de la configuración, después de lo cual se retira el soporte. Estarán listos para funcionar después de varias horas.

Roscado

Las conexiones extraíbles hechas con una rosca tienen una alta estanqueidad, densidad y capacidad para soportar altas presiones. No son comunes en las conexiones de alcantarillado y se usan solo en los casos en que es necesario para garantizar el control de una determinada sección de la tubería. En algunos casos, cuando no es posible hacer otras uniones de un tipo no separable, se pueden usar conexiones roscadas que se colocan en el pegamento.

Los acoplamientos se utilizan generalmente para garantizar el mismo diámetro interno de la tubería y no perjudicar la permeabilidad. Se debe usar un sellador para conectar las tuberías: lino, aceite de linaza, pintura blanca o masilla.

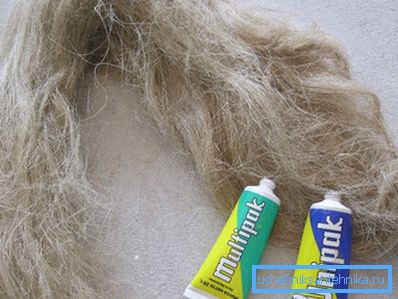

Sellador para compuesto

Primero, el hilo se cubre con cal y luego se enrolla una capa de lino, a partir de la segunda ronda de hilo, con una capa delgada y densa. Se aplica un minio sobre la capa de la herida. En este caso, los extremos de los devanados no deben colgar. Después de eso, el embrague se enrolla y luego se aprieta con una llave hasta el final. El otro tubo se atornilla en el manguito con las mismas capas de sellado aplicadas.

Sugerencia Si la rosca en uno de los tubos es más larga que la del acoplamiento, entonces se usa una tuerca de seguridad de fijación, que se atornilla antes de aplicar el sellador, y luego, después de apretar el acoplamiento, se atornilla firmemente al acoplamiento.

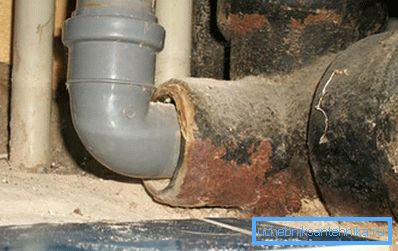

Conexión de tubos de diferentes materiales.

Compuesto de diferentes materiales.

Por lo general, cuando se cambia de sistemas de alcantarillado central a sistemas domésticos, es necesario usar adaptadores de un tipo de tubería a otro. Esto suele ser un compuesto de hierro fundido y plástico. Estos materiales tienen diferentes propiedades mecánicas y físicas, por lo que debe tener esto en cuenta al conectar. El principal problema radica en los diferentes coeficientes de expansión de los materiales. Por lo tanto, se utilizan conexiones de zócalo con juntas de goma. Para hacer esto, la tubería se cubre con una capa de pegamento y se presiona firmemente en el zócalo, o se aplica con resina de alquitrán y luego se sella con cemento.

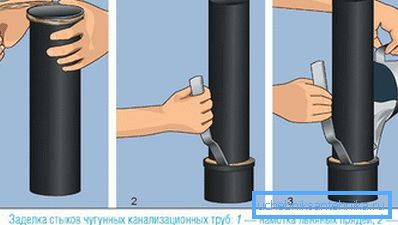

Sello de juntas

Hay una gran cantidad de juntas de tuberías de aguas residuales diferentes, por lo que es necesario saber cómo elegirlas e implementarlas correctamente, ya que la vida útil de todo el sistema depende directamente de esto.

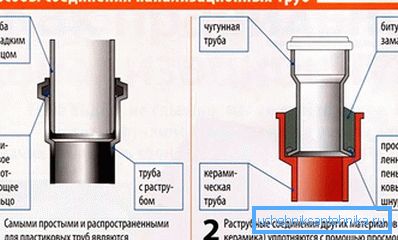

Acoplamiento flare
