Cómo conectar tubería mon. con polipropileno.

02-08-2018
Tubos

A menudo, hay casos en los que al hacer una tubería, hay que enfrentar el problema de conectar tuberías de diferentes materiales. En este artículo veremos cómo conectar el tubo de HDPE con un tubo de polipropileno.

Tipos de conexión de tubería de polipropileno.

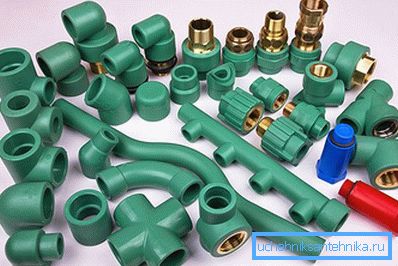

Accesorios de polipropileno

Para conectar tuberías de polipropileno con otros tipos de tuberías hay accesorios especiales con roscas. Un lado del accesorio está soldado al tubo de polipropileno, y el otro lado, con la rosca, está conectado al mismo diámetro con una rosca en el otro tubo. El hilo en la conexión puede ser interno o externo. También hay acoplamientos combinados. Las consideraremos más tarde.

Otro tipo de conexión de tubería de polipropileno se basa en una conexión de brida. Este tipo de conexión se utiliza en tuberías grandes. Para sujetar la brida al tubo de polipropileno, se suelda un manguito en el cual se ajusta la brida. Otra opción de montaje se realiza mediante bridas de tapa. Su dispositivo se asemeja a un acoplamiento de compresión. La conexión de la brida se fija en los bordes del tubo del mismo diámetro y se aprieta con tuercas abocardadas.

Tipos de conexiones para tuberías de HDPE

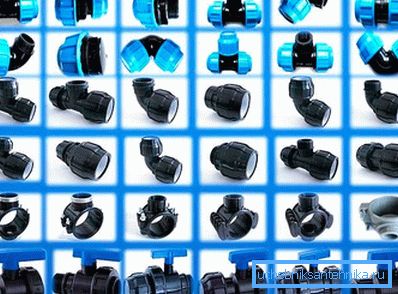

Tipos de accesorios para tuberías de HDPE

Pipe PND tiene aproximadamente los mismos dispositivos para la conexión. El más común - conexión de boquilla. Para conectar los tubos, se utiliza un acoplamiento, en el que hay un collar en un lado y una rosca en el otro. Para sujetar el acoplamiento, la tuerca de sujeción se desenrosca y se coloca en el tubo de HDPE. La boquilla se inserta en el tubo, la tuerca de sujeción se coloca y se aprieta firmemente.

Sugerencia La tuerca de sujeción no debe sujetarse muy apretada, de lo contrario podría estallar o el collar aplastará el borde del tubo.

Después de conectar la pinza al otro extremo del collar roscado, se puede atornillar otro tubo con una rosca del mismo diámetro.

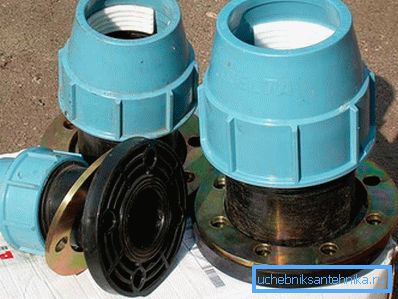

Brida PND

La conexión de la brida del tubo de HDPE se realiza de manera similar a la conexión descrita anteriormente. En el borde del tubo de HDPE hay un manguito soldado en el que se monta la brida. Y el mismo dispositivo con una brida de tapa, donde la conexión se instala en los bordes de los tubos y se presiona con tuercas de tapa.

Conexión de dos tubos.

Usando los dispositivos descritos anteriormente para tuberías, puede conectar fácilmente la tubería de HDPE con polipropileno.

  • En el primer caso, coloque un collar roscado en el tubo de HDPE y un acoplamiento roscado combinado en el tubo de propileno. En el hilo de enrollar la cinta FUM para sellarlos y retorcerlos.
  • En el segundo caso, se conectan dos tuberías con bridas. Inserte la junta de goma entre las bridas para el sellado y apriételas con pernos.

Acoplamientos combinados

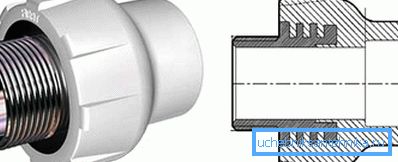

Racor exterior de polipropileno.

Si con una conexión de boquilla para tubería de HDPE todo está limpio, entonces los acoplamientos (accesorios) combinados para tuberías de polipropileno son diferentes. Echemos un vistazo rápido a ellos:

  1. Un acoplamiento roscado hembra sirve para conectar la tubería con otro tipo de tubería o instrumentos con roscas externas. Consiste en una palanquilla de polipropileno con un acoplamiento de metal presionado hacia adentro, sobre el cual se corta un hilo en el interior.
  2. Un acoplamiento de rosca externa realiza las mismas funciones que las explicadas anteriormente. Sólo se diferencia en que una funda de metal con una rosca externa se presiona en la palanquilla de polipropileno.
  3. El acoplamiento de rosca hembra llave en mano consiste en una palanquilla de polipropileno en la que se presiona una funda de metal, sobresaliendo los bordes metálicos sobre el borde del polipropileno. Las caras están diseñadas bajo la llave de extremo abierto. Dentro de la cara está tallada. Es conveniente torcer tal manga con una llave para otro hilo. También hay modelos de acoplamientos con caras llave en mano.
  4. Un acoplamiento macho llave en mano es el mismo que el descrito en el párrafo 3, pero tiene una rosca externa.
  5. El acoplamiento dividido con rosca interna consta de dos piezas metálicas debajo de la llave de extremo abierto. Por otra parte, una parte metálica está conectada con un billete de polipropileno. Dichos acoplamientos se instalan en lugares donde es necesario desconectar la tubería o retirar los dispositivos. Otro nombre para este embrague es americano. Hizo girar con dos llaves.
  6. El acoplamiento desmontable con rosca externa es similar al tipo anterior de americano. La única diferencia está en el hilo externo en lugar del interno.
  7. El acoplamiento con una tuerca de tapa consiste en un tocho de polipropileno en el que se presiona un accesorio con una tuerca de tapa. Se instala de la misma manera que un estadounidense: en los lugares del conector necesario de la tubería.

Con estos acoplamientos combinados soldados a una tubería de polipropileno, es fácil de conectar a la tubería de HDPE, que tiene una pinza con una rosca similar.

Accesorios de soldadura PP

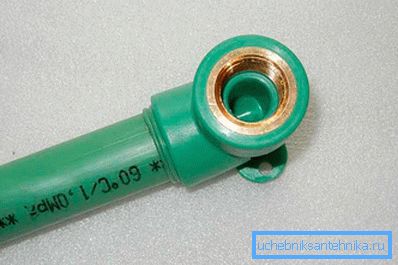

Pipe PP preparado para acoplamiento con HDPE.

Antes de conectar los dos tubos con accesorios, deben fijarse en el tubo. Montaje de la pinza en la tubería de HDPE, hemos comentado anteriormente. Ahora considere la conexión de un tubo de polipropileno con un accesorio.

Las conexiones de tubería de polipropileno se conectan mediante soldadura con un soldador especial. Un soldador con boquillas se instala en el soporte y se calienta a 260acerca deC. El borde de la tubería se limpia de suciedad, chaflanada y desengrasada junto con el interior del acoplamiento. Tubería y racor colocando al mismo tiempo boquillas calentadas. Después de calentar, la tubería se inserta en la conexión uniformemente sin girar y se deja enfriar. Esto completa el proceso de soldadura.

Después de leer este artículo, puede conectar fácilmente una tubería de polipropileno con una tubería de HDPE. Aquí están todas las opciones posibles para la conexión correcta. Hay entusiastas que afirman en los foros de construcción que estas dos tuberías pueden soldarse con un acoplamiento a diferentes temperaturas. Pero la cosa es que el polipropileno y el HDPE están hechos de diferentes materiales, tienen diferentes puntos de fusión, por lo que esta costura puede estallar o incluso fundirse. Si decide guardar y experimentar, hágalo bajo su propio riesgo y riesgo.

El video

Un ejemplo es cómo reemplazar una sección de un tubo de hierro por uno de polipropileno. El mismo principio se puede utilizar para conectar tuberías de plástico de varios materiales:

La foto

En estas fotos puedes ver cómo puedes conectar tuberías de plástico:

La Tee PND 25-1-25 con un tallado externo puede usarse para la conexión de software a tuberías

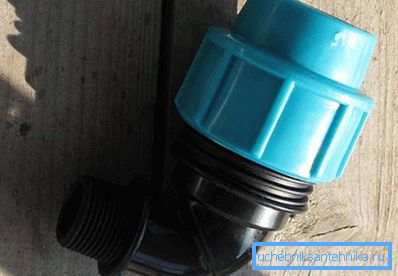

El accesorio de compresión para tuberías de HDPE se puede utilizar para conectar tuberías de PP

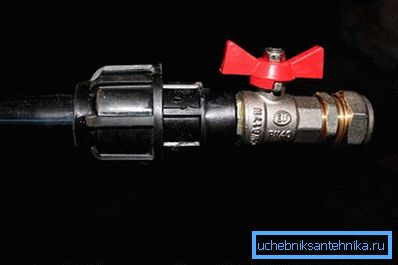

Adaptador de tubo de PP a grúa

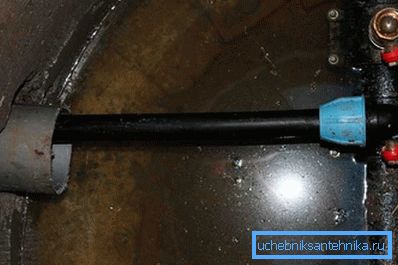

Conexión de tubería de HDPE a una tubería de metal mediante un acoplamiento

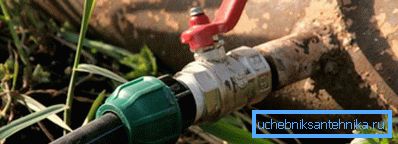

Conexión de tubería de HDPE a una tubería de metal a través de una grúa

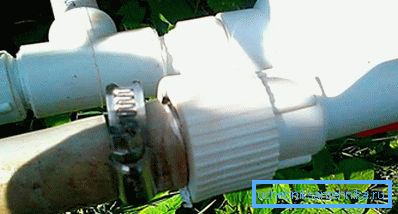

Conexión de tubería de PP a una tubería de metal.
