Cómo conectar dos tuberías del mismo diámetro: las formas

20-03-2018
Tubos

En este artículo veremos las instrucciones para conectar tuberías unidimensionales de varios materiales. El tema del artículo es interesante, ya que existe una amplia gama de tuberías diferentes en el mercado, que difieren entre sí no solo en las características operativas y técnicas, sino también en diferentes métodos de conexión en un solo sistema.

Pero, antes de considerar las características del trabajo de instalación, considere qué tipos de accesorios de plomería se pueden comprar.

La figura muestra la conexión roscada de los tubos de calefacción realizados por el acoplamiento.

Clasificación

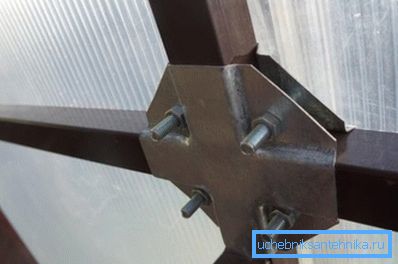

Conexión plegable de tubos de perfil con pernos durante la construcción del invernadero

Todas las tuberías de agua, de acuerdo con los materiales de producción utilizados en su fabricación, se dividen en las siguientes categorías:

  • modificaciones metálicas;
  • modificaciones poliméricas;
  • Productos de laminado a base de metal.

Importante: Cada una de estas modificaciones está representada en el mercado por una amplia gama de productos, que se caracterizan por uno u otro método de conexión. Por lo tanto, al planificar la instalación de un sistema de suministro de agua en su apartamento o en una casa de campo, debe elegir los materiales y los métodos de conexión con la máxima responsabilidad, ya que el precio, la durabilidad y la apariencia del sistema terminado dependen en gran medida de esto.

Por lo tanto, considere cómo la conexión del mezclador a la tubería se realiza de forma independiente.

Acoplamiento de tubos de metal

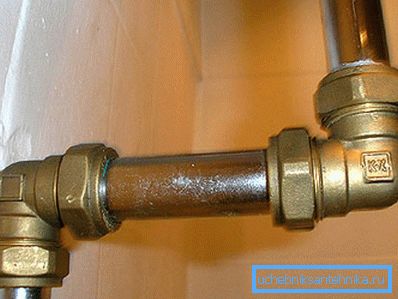

Conexión roscada en el suministro de agua de acero.

En el proceso de montaje de los sistemas de calefacción y fontanería de metal (hierro fundido, acero y cobre), se utilizan juntas roscadas y soldadas.

Considere en detalle cada uno de estos métodos:

  1. Instalación roscada, que, por cierto, es la conexión de tuberías americanas, esta es una tecnología que permite ensamblar tuberías de agua a partir de elementos con diámetros idénticos de una sección transversal.

Para hacer esto, se corta una rosca en los extremos de ambas tuberías, sobre la cual se enrolla un acoplamiento especial de metal (un accesorio). A través de accesorios especiales, puede ensamblar sistemas de calefacción y plomería rectos y curvos.

El accesorio utilizado en tales construcciones tiene una rosca interna, mientras que una rosca externa se corta en las tuberías. Si los accesorios para la instalación se compran con roscas ya cortadas, será necesario cortarlos con sus propias manos utilizando troqueles.

Entre las ventajas de la tecnología, destacamos la resistencia y durabilidad del resultado final. Además, si es necesario, se puede desenrollar un accesorio roscado y se puede desmontar toda la estructura para arreglar una avería o rehacerla.

Importante: Como regla general, la rosca en los tubos y accesorios se aplican de manera estándar. Pero si los accesorios fabricados en el extranjero se compran de marcas menos conocidas, debe asegurarse de que el producto cumpla con el tipo de hilo métrico.

  1. La instalación de sistemas de plomería utilizando soldadura rara vez se utiliza. La principal desventaja de una unión soldada es la incapacidad de hacerlo usted mismo, ya que un soldador profesional con equipo especial y experiencia en el uso de este equipo puede hacer frente a ese trabajo.

Los siguientes tipos de uniones soldadas se utilizan para la instalación de dos tuberías unidimensionales:

  • Junta de tope transversal (sin orificio o con orificio interno) con anillo de respaldo;
  • Junta de tope longitudinal (sin bisel o con bisel) con costura de un solo lado;
  • culata cruzada con costura unilateral;
  • unilateral angular
  • esquina de doble cara;
  • campana superpuesta

La junta a tope es la más común, ya que el resultado final se caracteriza por una alta resistencia, siempre que los elementos unidos estén correctamente centrados.

Si se monta un sistema de suministro de agua con un diámetro interno de hasta 500 mm, se suelda una junta de un solo lado y su resistencia es suficiente. Si el diámetro es mayor, la raíz de la costura se suelda por dentro, lo que resulta en una mayor resistencia de la junta.

La soldadura se considera el tipo óptimo de conexión para la instalación de suministro de agua industrial, pero rara vez se utiliza en la vida cotidiana debido al alto costo de la versión terminada y las condiciones restringidas para el uso de la máquina de soldadura.

La soldadura fuerte de componentes de cobre es una tecnología utilizada en el ensamblaje de sistemas de plomería de primera calidad.

El principio de instalación es el siguiente:

  • Los extremos de los elementos unidos se limpian y se cubren con soldadura;
  • La superficie interna de la conexión se limpia y se suelda;
  • el tubo se inserta en el accesorio y se calienta con un soplete;
  • después de que la soldadura se enfríe, resulta un acoplamiento de acoplamiento fuerte y duradero.

Tipos de productos poliméricos.

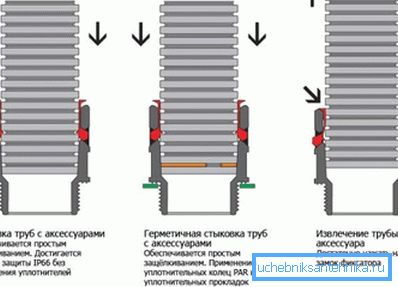

El diagrama es una conexión en fase de tubos corrugados.

Si la pregunta es cómo conectar la tubería de HDPE, en este caso la instalación es mucho más simple que el ensamblaje de un sistema de suministro de agua metálico. No se corta ningún hilo en el plástico, y la instalación se realiza de dos maneras: soldando o utilizando accesorios.

  1. La conexión de tuberías de HDPE usando accesorios es popular cuando se ensamblan sistemas de suministro de agua y alcantarillado doméstico. La relevancia del método no es sorprendente, ya que los accesorios, independientemente de la modificación, pueden ser instalados incluso por un plomero novato.

Los accesorios, de acuerdo con las características del diseño, se dividen en las siguientes categorías:

  • Modificaciones de Crimpado - Accesorios de montaje simples, pero eficaces y versátiles. Se utilizan pinzas especiales para la instalación, que permiten distribuir uniformemente la fuerza aplicada a lo largo de todo el perímetro del manguito de compresión.
  • Accesorios de prensa - Se distinguen por la mayor fiabilidad, ya que garantizan una ausencia total de fugas.
La figura muestra la conexión de tuberías de PVC utilizando accesorios de crimpado.

La instalación se realiza mediante un aparato especial. Los accesorios de este tipo se instalan, en primer lugar, para la instalación de tuberías, seguidos de la incorporación en la pared o en el piso.

  • Accesorios de empuje - Esta es la solución óptima si se requiere facilidad de instalación. Los elementos de conexión se utilizan para que durante la operación sea posible desmontar la estructura.
  1. La conexión soldada de las tuberías de propileno con el uso de equipos especiales se lleva a cabo de extremo a extremo o con el uso de accesorios de plástico.
En la foto - soldadura utilizando un soldador de mano.

La soldadura a tope es relevante cuando la instalación de sistemas de agua y alcantarillado de gran diámetro. Para un tipo diferente de soldadura, se utiliza un acoplamiento de electrofusión o accesorios especiales.

En cualquier caso, las superficies de unión se funden y, a medida que el plástico se enfría, se forma una junta confiable, casi monolítica.

Instalacion de plasticos metalicos.

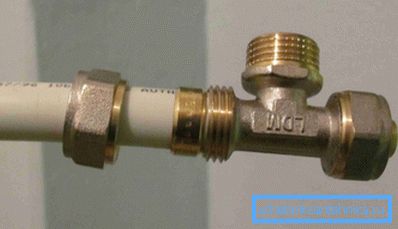

Racor con tuerca de sombrerete

La unión de tuberías de metal y plástico se realiza mediante los siguientes elementos de conexión:

  • Accesorios de ajuste de compresión del collar: en el proceso de instalación, se insertan en el orificio con un vástago, un collar apretado y una tuerca de cabeza fija. El vástago del elemento de conexión está equipado con anillos de sellado de goma, que se comprimen mediante un tubo de compresión y proporcionan el nivel de hermeticidad requerido.
  • Los accesorios de prensa fijos son un accesorio de acoplamiento de una sola vez. El vástago de conexión equipado con anillos de sellado se inserta en la tubería hasta donde llega. Luego, utilizando pinzas especiales, se dobla un manguito flexible, que realiza la función de una tuerca de sombrerete.

Conclusión

Ahora ya sabe cómo conectar tuberías de PVC o sus contrapartes de metal. La información obtenida se puede aplicar en la práctica, eligiendo tuberías y elementos de conexión para reemplazar la tubería en un apartamento o en una casa de campo.

Se puede encontrar más información útil al ver el video en este artículo.
