Cómo calcular la tubería para un suelo cálido.

Hoy en día, el sistema de calefacción por suelo radiante se ha vuelto muy popular. Este equipo adicional le permite aumentar la comodidad de la vida y reducir los costos de calefacción. Existen varios tipos de sistemas de este tipo, como calentamiento de agua, elementos de calentamiento eléctrico y emisores de infrarrojos. Al instalar cada especie puede tener sus propias preguntas específicas. Por ejemplo, al crear un piso con calefacción por agua, vale la pena saber de antemano el número de tuberías que se requerirán para la instalación. Este artículo discutirá cómo calcular la tubería para un piso cálido.

Selección de materiales

Tubo de polietileno reticulado

El primer paso es elegir el tubo adecuado para sus condiciones. A la venta hay varias opciones para tales estructuras. A saber, tuberías de:

  • cobre
  • Plásticos metálicos;
  • polipropileno;
  • Polietileno reticulado.

Cada material tiene sus propias ventajas y desventajas. Las opciones de instalación más caras son las tuberías de cobre. Este es quizás su inconveniente más significativo. De lo contrario, los tubos de cobre cumplen con los requisitos más altos. Se utilizan con mayor frecuencia en sistemas de calefacción de pisos en Europa occidental. El cobre tiene una larga vida útil y una excelente conductividad térmica. Al comprar tales tuberías, vale la pena recordar que la instalación requiere mucha experiencia y equipo especial.

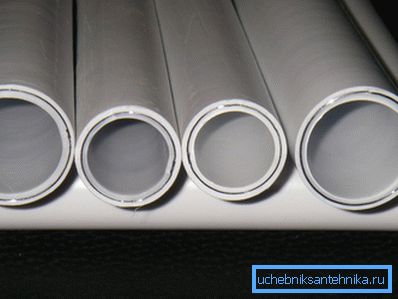

Metal plastico

Los productos de metal son mucho más baratos. Además, estas tuberías también tienen una alta conductividad térmica y resistencia. Debido a la presencia de la capa de aluminio, son capaces de soportar cargas mecánicas pesadas.

Sugerencia Las tuberías de polipropileno rara vez se utilizan para instalar un sistema de calefacción por suelo radiante. Aunque tienen una buena conductividad térmica y son baratos, se doblan mal. Por lo tanto, hacer un sistema efectivo de tales productos es muy problemático.

El polietileno reticulado también se puede encontrar a menudo cuando se instala calefacción por suelo radiante. Tales tuberías son baratas, conducen perfectamente el calor y son duraderas. El único inconveniente es la necesidad de su fijación fuerte en su lugar. Si esto no se hace, entonces la tubería puede arquearse a su estado original.

Hacemos cálculos

Para calcular el número o las imágenes de las tuberías necesarias, primero debe seleccionar el esquema de instalación apropiado. Los más comunes son la "serpiente" y la "espiral".

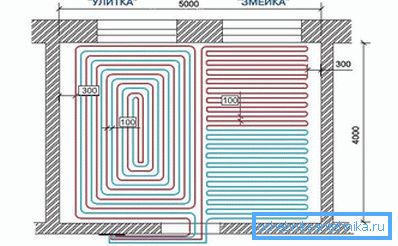

Patrones de colocación

La primera opción puede tener dos variedades. En el primer caso, la pipa se apila serpiente.

Sugerencia "Snake" te permite ahorrar un poco en las tuberías, pero al mismo tiempo el calentamiento de la habitación será desigual. Primero, el piso se calentará en un lado y gradualmente el calor se moverá. Además, el agua, moviéndose a través de las tuberías, se enfriará. Esto significa que, por un lado, el suelo siempre estará ligeramente más fresco.

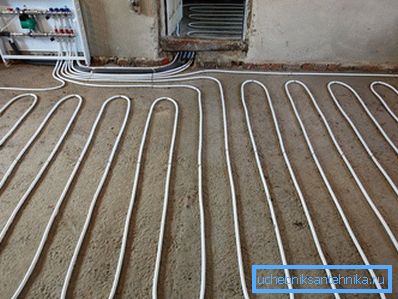

Serpiente

Un estilo más eficiente es una doble hélice. En este caso, las tuberías se colocan en un par, la que fluye agua caliente y la que se descargará el refrigerante enfriado. Este método le permite calentar el suelo en toda la habitación a la misma temperatura.

Sugerencia Al colocar tuberías utilizando el sistema de "espiral", la habitación se calentará desde sus bordes hasta el centro. Este método es considerado el más efectivo.

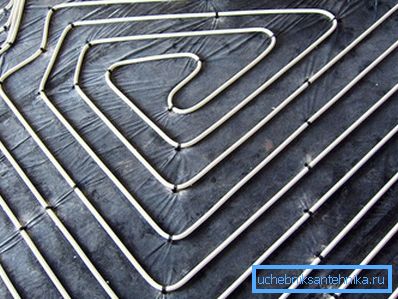

Espiral

Cualquiera que sea el método elegido para calcular correctamente el material de archivo de los tubos necesarios, debe dibujar un diagrama. Sobre papel sobre una escala dibujada a futuro del sistema. Se aplicarán los contornos de la habitación y las líneas a lo largo de las cuales se colocarán las tuberías. Es necesario tener en cuenta la ubicación de los muebles grandes, no se recomienda colocar un piso cálido debajo de ellos. También vale la pena considerar que los tubos deben colocarse con una muesca de las paredes de al menos 20 cm.

Para un cálculo correcto, es necesario conocer un parámetro más: esta es la distancia entre las tuberías o el paso. Este parámetro dependerá del diámetro y la conductividad térmica de las tuberías, así como de la temperatura del medio de transferencia de calor. Los primeros dos indicadores se pueden encontrar en la tienda donde se comprarán las tuberías. El segundo indicador dependerá de la caldera utilizada. Además, la elección del paso está determinada por la temperatura requerida en la habitación. Si desea que sea mucho más cálido, entonces el paso es menor y viceversa.

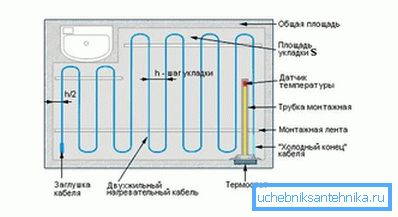

Calculo

Haciendo cálculos, no debemos olvidar que la longitud de un circuito no debe exceder de 60 a 70 metros. De lo contrario, la efectividad del sistema disminuirá significativamente.

Sugerencia Si el área de la habitación es bastante grande, y la longitud de las tuberías será de más de 70 metros, deberá crear contornos adicionales (uno o dos, según el área). Es mejor tener la misma longitud.

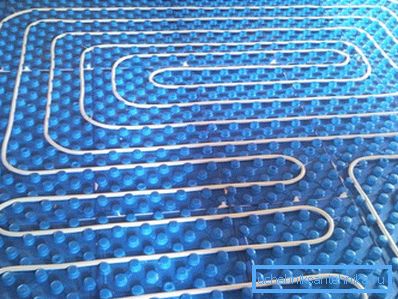

Estilo combinado

Una vez realizado el dibujo correcto del sistema futuro (teniendo en cuenta la distancia a las paredes y la colocación futura de piezas grandes de muebles), es posible calcular con precisión el número requerido de tuberías. Pero siempre vale la pena tomar con un margen. En cualquier trabajo, los defectos menores y las fallas son inevitables. Es mejor hacer un suministro del diez por ciento que ir de compras en busca de una tubería adecuada.

El video

Matices tecnológicos adicionales se discuten a continuación:
