Coloración de tuberías: diferencias, finalidad, estándares.
La ingeniería moderna, industrial, urbana y otras comunicaciones, sus redes y sistemas están diseñados para transportar diversas sustancias que son peligrosas para los seres humanos y el medio ambiente. Por lo tanto, incluso en la época soviética, se desarrolló un documento especial GOST 14202 69 sobre el color de las tuberías, que regula estrictamente las marcas de color y otros signos que deben notificar al personal sobre el contenido de la tubería con la que se trabaja.

Seguridad de la comunicación
Propósito

Debe notarse de inmediato que este requisito no es de ninguna manera una recomendación, además, el incumplimiento o el incumplimiento de los requisitos para el SNiP está debidamente castigado por la ley.
Esto no se debe a que alguien haya querido pintar este mundo con nuevas pinturas frescas, sino porque en caso de un accidente, el mantenimiento, así como otros contactos y manipulaciones con los objetos enumerados, los servicios de rescate, EMERCOM y otros servicios especiales deben estar seguros. con qué sustancias deben tratar y qué medidas deben utilizarse para contener y eliminar el peligro.

También debe recordarse que las tuberías se transportan lejos de solo agua del grifo, sustratos de calefacción y aguas residuales.
La producción moderna y la industria química han sido manipuladas durante mucho tiempo con sustancias como:
- Gases combustibles y explosivos de diferente origen.
- Líquidos inflamables y explosivos de diferente origen;
- Gases y líquidos tóxicos;
- Vapor sobrecalentado;
- Vapor saturado;
- Sustancias de alta presión;
- Gases y líquidos no combustibles;
- Ácidos, incluyendo ahumados y concentrados;
- Álcalis de diferente composición;
- Compuestos orgánicos peligrosos;
- Vacío de aire
- Cualquier sustancia bajo alta presión;
- Otras sustancias peligrosas o especialmente importantes.
Presta atencion Además del peligro inmediato dictado por la composición química de la sustancia que se transporta, la temperatura (tanto alta como baja), así como la presión y el volumen juegan un papel importante.

No hace falta decir que se produce una situación de emergencia en caso de un accidente y fuga en la línea principal, un incendio u otra actividad peligrosa de la sustancia transportada, y los servicios de emergencia, servicios de rescate, equipos de evacuación y otros participantes de respuesta de emergencia deben estar completamente informados sobre la naturaleza y la composición de la fuente de peligro.

Las consecuencias de una catástrofe pueden abarcar no solo las escalas local, local, de distrito, regional e incluso nacional y mundial. Esta circunstancia lleva el tema en discusión a un nivel completamente diferente, y aquí los asuntos no son decididos por el consejo familiar, ya sea poner la pintura más barata con sus propias manos o llamar a un pintor.
Este es un problema nacional, que es uno de los más controlados y responsables a nivel de los ministerios y departamentos de diferentes países y sus sindicatos.

Presta atencion El precio del incumplimiento, la omisión, el sabotaje o el cumplimiento inadecuado de los requisitos de etiquetado es la vida de muchas personas, la integridad de la infraestructura, la eficiencia de la industria y las empresas de soporte vital de ciudades, hospitales y otros objetos importantes, es una cuestión de preservar y proteger los objetos naturales, incluidos los únicos.
Grupos de sustancias y colores correspondientes.

Según GOST 14202 69, se decidió dividir todas las sustancias transportadas en diez grupos ampliados, que están unidos por una u otra cualidades comunes.
Por lo tanto, todas las sustancias en la primera aproximación se dividen en los siguientes grupos:
- El agua (técnico, consumo, residuos);
- Vapor de agua;
- El aire;
- Gases combustibles, incluidos los licuados;
- Gases no combustibles, incluidos los licuados;
- Varios acidos, incluida la fumada;
- Álcalis;
- Líquidos inflamables;
- Líquidos no inflamables;
- Otras sustancias.

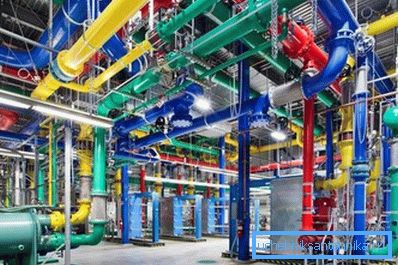

Ciertos colores corresponden a estos grupos ampliados de sustancias, que indican la presencia en el recipiente de una u otra sustancia química:
Número de grupo | Sustancia transportada | Nombre del color |

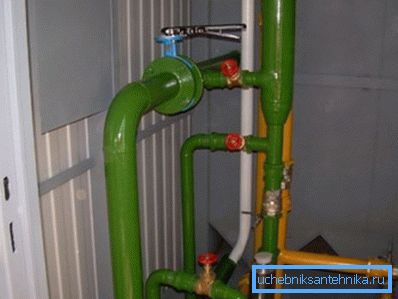

1 | El agua | verde ![]() |
2 | Vapor | el rojo ![]() |
3 | El aire | azul ![]() |

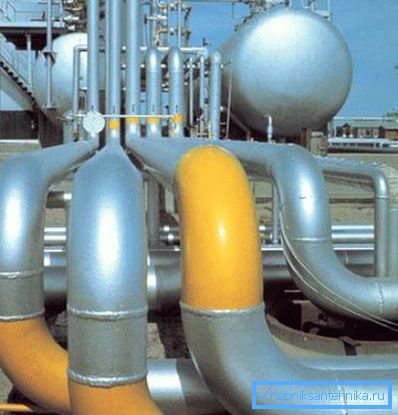

4.5 | Gases combustibles y no combustibles. | amarillo ![]() |
6 | Los ácidos | naranja ![]() |
7 | Álcalis | morado ![]() |
8,9 | Líquidos combustibles y no inflamables. | marrón ![]() |
0 | Otras sustancias | gris ![]() |
Presta atencion Además de los colores y objetos enumerados, los sistemas e instalaciones de extinción de incendios deben pintarse en señal de color rojo independientemente de su contenido.
Métodos de recubrimiento de pintura

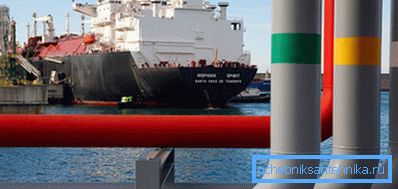

El color de identificación se aplica en una capa continua sobre toda la superficie o en secciones separadas.
El método de aplicación de la pintura se elige en función de una serie de consideraciones:
- La ubicación del objeto;
- Diámetro de la tubería;
- Longitud del tronco
- El número de líneas ubicadas conjuntamente;
- Requisitos de las normas de seguridad industrial y seguridad de vida en la industria;
- Requisitos de higiene industrial;
- Las condiciones de visibilidad y transparencia del ambiente aéreo en la instalación;
- Las condiciones de iluminación del propio objeto;
- La conveniencia del personal;
- Solución arquitectónica general o conjunto de la zona.

Si la concentración de colores brillantes por una razón u otra es inaceptable, así como en talleres con un gran número y longitud de comunicaciones, el marcado se realiza en secciones.

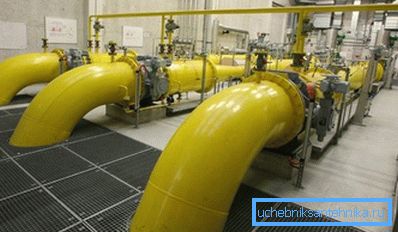

Si el número de comunicaciones es pequeño y su duración es pequeña, además, si no empeora las condiciones de trabajo en los talleres, la coloración es continua.

Los objetos al aire libre se cubren con una capa continua solo teniendo en cuenta el impacto en el recubrimiento de la radiación solar y otros factores climáticos.

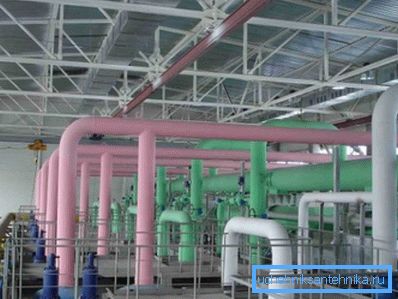

Si el revestimiento se aplica dentro de los talleres y las áreas de producción, en este caso, el resto de la superficie de la tubería generalmente se pinta con el color de las paredes de la habitación. Al mismo tiempo, se prohíbe estrictamente el uso de otros tonos de marcado para llenar los huecos.
Presta atencion En el caso de tendido de autopistas en canales sin paso o sin canal, el marcado se aplica en las áreas de cámaras de inspección y pozos.

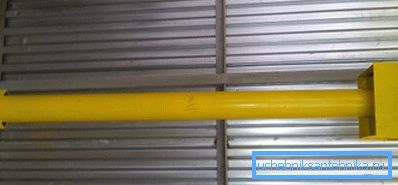

Otra regla importante es que las parcelas de identificación se aplican de acuerdo con las características locales (clima, clima, actividad solar, visibilidad). Al mismo tiempo, están ubicados en los lugares más importantes e importantes: conexiones, sucursales, en los sitios de selección e instrumentación, en los puntos de paso de las rutas principales a través de paredes y otros obstáculos, pisos, particiones, así como en las entradas y salidas de las instalaciones de producción.

Presta atencion La frecuencia de aplicación dentro de los objetos y en el territorio de las instalaciones al aire libre es de al menos 10 metros, en líneas troncales y tuberías abiertas, de 30 a 60 metros, según las condiciones del terreno.
El ancho de las secciones depende directamente del diámetro de la tubería. Para objetos con un diámetro de hasta 300 mm, no menos de 1200 mm (cuatro diámetros), para objetos con un diámetro que exceda de 300 mm, no menos de 600 mm (dos diámetros).
Si las dimensiones de las carreteras son realmente grandes, ¿es posible aplicar el piso por lo menos? Circunferencia del tubo respecto al aislamiento.
Presta atencion Las reglas y dimensiones de aplicación enumeradas deben corresponderse necesariamente con los diámetros de las tuberías y tuberías troncales.
Objetos peligrosos

Aquí GOST deja solo tres colores primarios:
- Rojo - explosivo e inflamable, inflamable;
- verde - neutral
- Amarillo: toxicidad, toxicidad, vacío profundo, asfixia, radioactividad, la capacidad de causar quemaduras químicas o simplemente una presión peligrosamente alta.

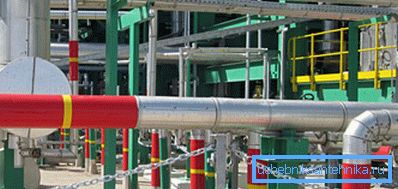

Para tuberías que contienen sustancias con múltiples factores de riesgo, se pueden aplicar múltiples anillos, es decir, puede ser un anillo rojo y amarillo al mismo tiempo.
Presta atencion Las tuberías con un vacío profundo, excepto para pintar tuberías y anillos, deben estar etiquetadas como "Vacío".

Además, el nombre químico corto de la sustancia está escrito en los propios anillos e indica la dirección de su movimiento. En situaciones de eventos normales y de emergencia, esto es extremadamente importante y afecta a una variedad de factores que pueden afectar la vida de las personas.
Para objetos especialmente peligrosos, entre otras cosas, se utilizan señales de advertencia de varios contenidos, cuyo color, forma y contenido también están estrictamente regulados e instalados. La placa debe tener una forma triangular, un fondo amarillo y gráficos en negro.
Tales signos o signos generalmente denotan las siguientes sustancias:

- Venenos fuertes;
- Compuestos explosivos;
- Sustancias radiactivas;
- Otros compuestos particularmente peligrosos y sus mezclas, especialmente dañinos al pulverizar.

Si la indicación no contiene detalles específicos, simplemente se deja un signo de exclamación sobre el fondo amarillo.

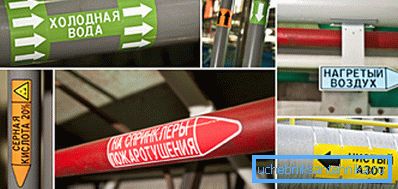

También use placas de marcado que no cambien de color cuando una sustancia gotea. Por lo general, contienen una indicación del tipo de sustancia e indican la dirección del movimiento del medio por uno de los extremos afilados, a veces con escudos de doble filo.

Conclusión
Para garantizar el funcionamiento normal y la liquidación de los accidentes de las modernas instalaciones industriales y troncales, es necesaria la transferencia de sustancias a través de tuberías. Por seguridad, están marcados de acuerdo con GOST y SNiP, que se muestran claramente en el video de este artículo.
