Colocación de tuberías: métodos y materiales para carreteras
¿Qué métodos se colocan las tuberías para el suministro de agua? ¿Cómo se coloca la tubería de polipropileno en el suministro de agua caliente a la casa de campo? ¿Cómo están las tuberías principales de agua bajo autopistas ocupadas y cimientos de edificios? En el artículo trataremos de familiarizar al lector con algunos aspectos del desempeño de estos trabajos.

Casa particular
Vamos a empezar con información que tiene valor práctico para los propietarios de casas de campo. ¿De qué está hecha la entrada de suministro de agua y cómo encaja en el suelo?
Material
Típicamente, solo se pone agua fría en la cabaña. El agua caliente y la calefacción se organizan por su cuenta; Se pueden utilizar gas, electricidad, leña, carbón, pellets (pellets prensados de aserrín), etc. como fuentes de calor.
En este caso, el uso más eficiente de las tuberías de polietileno.
Por que
- El polietileno es extremadamente duradero. La vida útil de la tubería se estima en al menos 50 años.
- Es resistente a la corrosión (como, de hecho, todos los demás polímeros).
Además: el polietileno es extremadamente resistente a los medios agresivos. Es a partir de este plástico, junto con el vidrio, que se producen los platos, en los que se suministran ácidos concentrados y álcalis.
- Polietileno - Dieléctrico. Si es así, no puede temer las corrientes dispersas y la ocurrencia de procesos electroquímicos que destruyen las válvulas.
- Su superficie no está cubierta de depósitos de cal., Lo que distingue el material de cualquier tubería de acero.

- A favor de los tubos de polietileno dice su precio.: con el mismo rendimiento, es 1.5-2 veces menor que la del acero no galvanizado.
- Finalmente, el polietileno conserva su elasticidad a bajas temperaturas.. En términos prácticos, esto significa que incluso cuando el agua se congela, la tubería no se romperá por la presión del hielo: la cubierta solo se estirará un poco y, al descongelar, volverá a sus dimensiones originales.

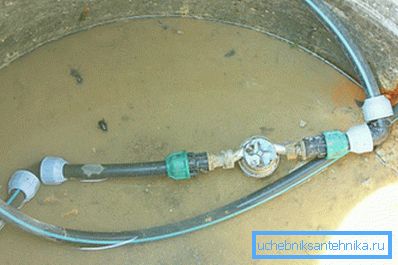

La entrada del conjunto del medidor de agua en el pozo se coloca con un tubo de una sola pieza: con un diámetro de hasta 180 mm, se suministra en bobinas y bobinas. El cableado en la casa se puede hacer, por supuesto, con otros materiales; como un adaptador montado accesorio de compresión.
¿Y qué mejor uso en el caso de que el suministro de agua caliente y la calefacción se proporcionen conectándolos a la red de calefacción?

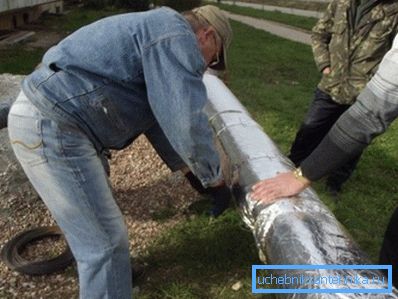

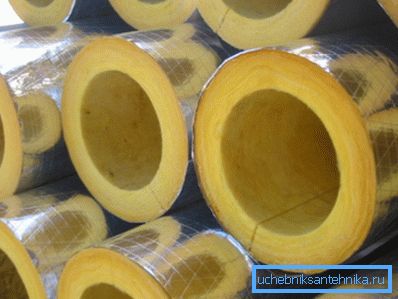

- Cuando el tendido elevado de entrada utiliza tradicionalmente tubos de acero. Las conexiones se montan mediante soldadura o en roscas; El aislamiento térmico está hecho de lana de vidrio con fibra de vidrio o funda de hierro galvanizado.

- Cuando la instalación subterránea es preferible utilizar tubos de polipropileno reforzado.. Está reforzado, porque tienen una mayor resistencia a la tracción y tienen un menor alargamiento cuando se calientan. Para conectar longitudes rectas, se utiliza soldadura de zócalo de baja temperatura; El refuerzo de aluminio requiere un pelado previo en el campo de la soldadura.
Matiz: si la tubería de polietileno se puede doblar con un radio de al menos cinco de sus diámetros, las vueltas de los casquillos de polipropileno se llevan a cabo solo mediante accesorios.
Tendido en el suelo
¿A qué profundidad colocan las tuberías de agua cuando depositan la entrada en el suelo?
Para responder a esta pregunta, nos dirigimos a los documentos reglamentarios.
- De acuerdo con SNiP 2.04.02-84, la profundidad de colocación de las tuberías de agua, contando hasta su superficie inferior, debe ser al menos medio metro más que la profundidad máxima de penetración en el suelo de temperatura cero (profundidad de congelación).
- El código de las reglas de la empresa conjunta 40-102-2000 hace una adición: esta profundidad se puede reducir utilizando un aislamiento térmico no higroscópico.

Para la comodidad del lector, presentamos los valores de la profundidad de congelación para algunas regiones del espacio postsoviético.
Ciudades | La profundidad de congelación, m |
Kaliningrado, Simferopol | 0.7 |
Frunze, Dnepropetrovsk | 0.8 |
Rostov-on-Don, Kiev, Minsk, Riga | 0.9 |
Tallin, Jarkov, Astracán | 1.0 |
Pskov, Kursk, Smolensk | 1.1 |
Voronezh, Volgogrado, San Petersburgo | 1.2 |
Tver, Moscú | 1.4 |
Vologda, Saratov, Penza, Kostroma | 1.5 |
Uralsk, Samara | 1.6 |
Kazan, Izhevsk, Ulyanovsk | 1.7 |
Orenburg, Ufa | 1.8 |
Chelyabinsk, Perm, Sverdlovsk | 1.9 |
Kurgan, Kostanay | 2.0 |
Tobolsk, Petropavlovsk - Kamchatsky | 2.1 |
Omsk, Novosibirsk | 2.2 |
¿Por qué se colocan tuberías de agua a grandes profundidades? Todo es obvio: en ausencia de bombeo de agua a temperaturas ambiente por debajo de cero, simplemente se congelarán. Al mismo tiempo, la colocación profunda resuelve el problema de la deformación de la tubería cuando se mueve a lo largo de la superficie de un vehículo motorizado.
Nota: el aislamiento del suministro de agua no garantiza su protección contra la congelación. Solo hace más lento el congelamiento. De manera radical, el problema de la descongelación cuando se colocan tuberías a poca profundidad se resuelve solo con un cable calefactor colocado en una cubierta común de aislamiento térmico.
Carreteras
¿Cómo se colocan las tuberías de agua?
Materiales
Hasta hace poco, cuando se colocaban sistemas de suministro de agua intracity de forma masiva:

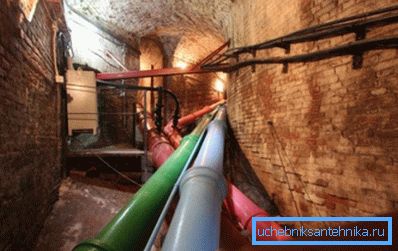

- Tubos de hierro fundido con un sello abombado con un cabol (impregnado con fibra orgánica bituminosa) y plomo fundido. La resistencia a la corrosión del hierro fundido permite que muchas vigas y más líneas de respaldo permanezcan en servicio hoy. El principal problema del material es su fragilidad: el movimiento del suelo conduce a accidentes.

- Acero negro Su uso es una de las locuras asociadas con los intentos de ahorrar dinero; La vida útil del sistema de suministro de agua y acero antes del primer accidente, generado por su corrosión, no fue superior a 10-15 años.
Además: debido a los depósitos de óxido y cal, la luz de la tubería durante este tiempo se redujo a 25-40 por ciento del original. ¿Adivina cómo afectó la presión del agua?
Afortunadamente, el progreso no se detiene y ahora se han extendido soluciones más curiosas.

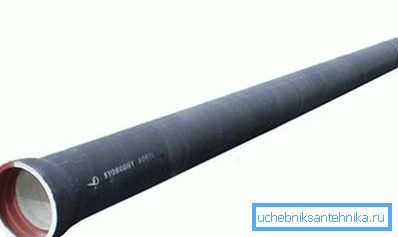

- Las tuberías de VCHSHG (fundición nodular con grafito nodular) poseen la resistencia a la corrosión del fundición y la ductilidad del acero bajo en carbono. La estanqueidad de las conexiones del zócalo está garantizada por juntas tóricas de goma.
- Los tubos de presión de cloruro de polivinilo se conectan mediante enchufes y acoplamientos de tubos que utilizan las mismas juntas tóricas de goma o juntas adhesivas.

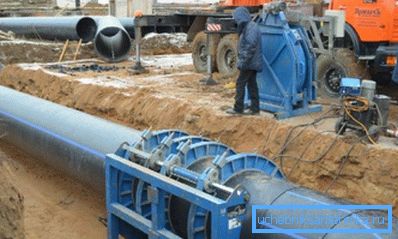

- Finalmente, las tuberías principales de polietileno se unen mediante soldadura a tope a baja temperatura: los extremos de las tuberías adyacentes se funden con un calentador eléctrico y se presionan entre sí. La alineación y la sujeción con un gran diámetro del tronco se realizan utilizando dispositivos hidráulicos mecánicos o (con una sección transversal de más de 250 mm).

Tendido en el suelo

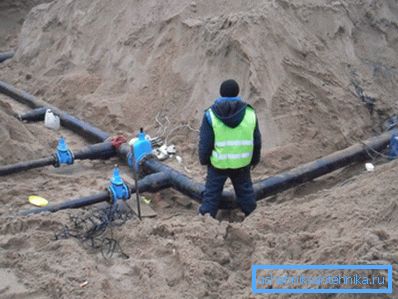

Si los oleoductos y gasoductos y las líneas de calefacción se pueden colocar sobre el nivel del suelo y directamente sobre su superficie, entonces los principales sistemas de suministro de agua, como se describió anteriormente, están enterrados en el suelo.

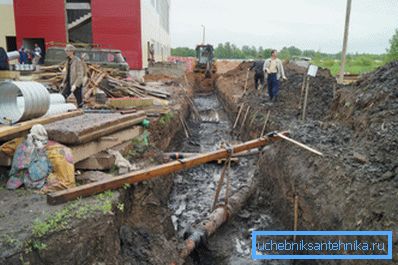

El esquema de estilo tradicional es claro y familiar:
- Una zanja está cavando a lo largo de la futura carretera;

- El látigo de la tubería soldado o conectado de otras maneras se coloca en una zanja sobre una almohada de arena y se cubre con tierra.
En las carreteras con mucho tráfico, las tuberías a menudo se colocan en una rampa de concreto reforzado, que no permite que se dañen cuando la superficie está sometida a una tensión considerable.
Está claro que esta no es la forma más práctica: una gran cantidad de trabajos de excavación y la necesidad de restringir el movimiento del transporte difícilmente complacerán al trabajador y los ciudadanos.

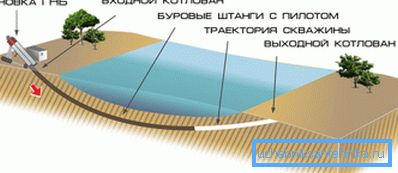

En 1971, comenzó una nueva era en la construcción de tuberías subterráneas urbanas: Martin Cherrington (EE. UU.) Fue el primero en probar la instalación de tuberías utilizando el método HDD (perforación direccional horizontal). La esencia del método se desprende de su nombre: el tubo no encaja en la zanja, sino que se pasa por debajo de la superficie sin afectar las capas superiores del suelo.

Actualmente, la colocación de tuberías sin zanjas se practica de varias maneras:
Nombre del método | Breve descripción |
Perforación direccional horizontal | Las barras de perforación articuladas móviles con un piloto (sistema de corrección de dirección) recorren una sección horizontal a lo largo de un arco suave. Si es necesario, el canal se puede expandir mediante re-penetración de múltiples etapas. Luego el látigo de la tubería terminada se introduce en el pozo; Paralelamente, se suministra una solución de bentonita, que sirve como lubricante y cementa las paredes. |

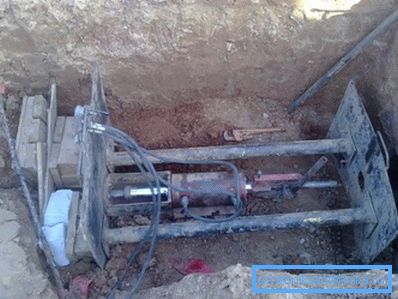

Pinchazo horizontal | Se aplica al tender el oleoducto bajo carreteras o las bases. Un tubo de acero se coloca en un pozo abierto, que luego se utiliza como una carcasa para la tubería; Su borde frontal está provisto de un cono. La tubería se presiona a través del suelo con gatos con un esfuerzo de cientos de toneladas; el suelo no se elimina, sino que se compacta alrededor de la carcasa. Para acelerar la punción, se pueden utilizar máquinas de impacto vibratorio y de impacto neumático. |
Obstrucción de tuberías | El tubo de gran diámetro con borde afilado es presionado por gatos. El suelo atrapado en su cavidad se extrae de allí mecánica o manualmente. |
Rehabilitación de tuberías | La cabeza de choque se mueve a lo largo de la tubería vieja, destruyéndola y presionando la tubería permanece en el suelo a su alrededor. Detrás se extiende el látigo de la nueva tubería. |

SNIP 3.05.04-85
¿Cómo ser guiado al construir un sistema de suministro de agua con sus propias manos? Las instrucciones básicas para el diseño y las tuberías se encuentran en SNiP 3.05.04-85 Redes externas e instalaciones de suministro de agua y alcantarillado. Damos algunos requisitos de este documento.
Entonces, ¿cómo se debe colocar el gasoducto de acuerdo con el SNIP?
- Para juntas de zócalo con sellos de goma, el ángulo de rotación en cada junta no debe exceder 2 grados para diámetros de hasta 600 mm y 1 grado para diámetros de 600 mm.
- Las desviaciones del eje de diseño de la tubería no deben exceder de 100 mm.
- Sellos de goma en las conexiones de zócalo no se pueden utilizar primorozhennymi.
- Las tuberías de acero y de hormigón armado están protegidas contra la corrosión.
- No se permite la soldadura entre tuberías de polímero (en particular, HDPE y LDPE).
- La soldadura de tubos de acero se puede realizar a una temperatura no inferior a -50 grados, polietileno, no inferior a -10 grados.
Conclusión
Esperamos poder satisfacer la curiosidad del lector en el campo de los métodos de instalación de tuberías de agua y los materiales utilizados para este fin. Como de costumbre, se puede encontrar información adicional en el video de este artículo. ¡Éxitos!
