Colector de polipropileno con grúas - características de

En la conexión en paralelo de varios dispositivos de calefacción o la disposición del sistema de calefacción "piso caliente", asegúrese de utilizar colectores. Estos dispositivos se pueden comprar en una tienda de plomería o hacer usted mismo. En este artículo, veremos cómo ensamblar un colector de tuberías con válvulas de cierre de un material tan duradero y asequible como el polipropileno.

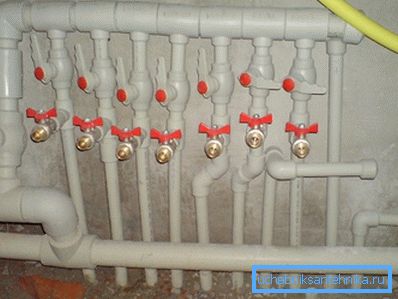

Colector de agua de polipropileno con grifería.

Información general

Hasta la fecha, los colectores, que se conocen popularmente como peines, se utilizan para la conexión acumulativa de una serie de aparatos de calefacción y sanitarios. Externamente, este dispositivo es una parte cilíndrica con una entrada y múltiples tomas. Cada grifo se suministra con válvulas de cierre.

El principio de funcionamiento de este dispositivo es el siguiente: se suministra agua u otro líquido a la entrada bajo presión. Además, se distribuye entre los grifos, lo que permite conectar varios accesorios de plomería en paralelo o, por ejemplo, varios contornos de un sistema de calefacción de pisos.

La conexión del colector permite una presión de agua uniforme en todos los accesorios de plomería cuando se encienden simultáneamente. En el caso de uso de peines en sistemas de calefacción, se garantiza el calentamiento uniforme de todos los dispositivos de calefacción (radiadores o contornos de un piso caliente).

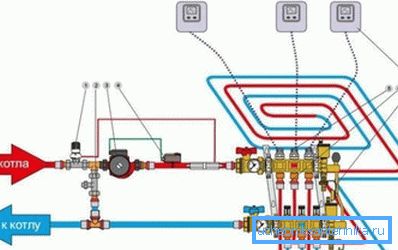

Esquema de uso de colectores en el sistema de calefacción por suelo radiante.

Es muy sencillo ensamblar un peine de polipropileno con sus propias manos, y todo lo que necesita es un juego de tees y válvulas de bola.

En este caso, el dispositivo tendrá una serie de ventajas, tales como:

  • Resistencia a la corrosión.
  • Tensión, ya que los accesorios están soldados firmemente entre sí.
  • Durabilidad: en las paredes de polipropileno de los accesorios casi no se acumula ninguna escala.
  • Bajo costo, debido al hecho de que el precio de los tubos y accesorios de polipropileno no es alto.
  • Confiabilidad, ya que el polipropileno es un material bastante duradero.
  • La capacidad de realizar exactamente tantos toques como sea necesario.
  • La capacidad de usar el producto tanto para el sistema de suministro de agua como para calefacción.

Por estas razones, muchos expertos prefieren los colectores de metal del dispositivo, ensamblados independientemente de las piezas de polipropileno.

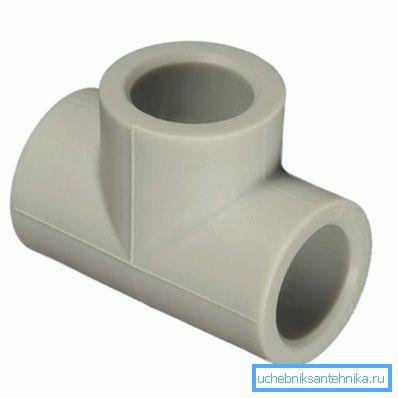

Camiseta de polipropileno

Coleccionista de fabricación

Materiales

Por lo tanto, para ensamblar independientemente un colector de polipropileno con válvulas de cierre, se requieren los siguientes materiales:

Tubos de polipropileno. 32 mm
Tapón de tubo Uno
Acoplamientos Para tubos con un diámetro de 32 mm.
Camisetas Mismos diámetros
Válvulas de bola También debe tener un diámetro apropiado, el número de grifos debe coincidir con el número de grifos.

Presta atencion Las válvulas de bola solo se pueden usar para abrir y cerrar una corriente. Si es necesario regular su intensidad, entonces se debe usar un tipo diferente de válvulas.

Los diámetros de tuberías y accesorios pueden tener otros parámetros. Lo principal es que corresponden al diámetro de la tubería.

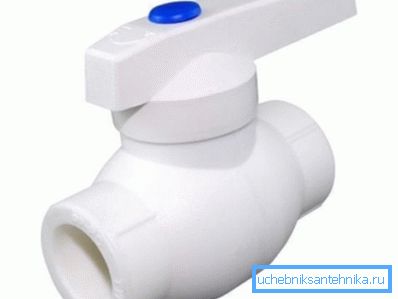

Válvula de bola de polipropileno.

Asamblea

Las instrucciones para ensamblar el peine son bastante simples, lo principal es adherirse a la siguiente secuencia:

  • En primer lugar tees de interconexión. Cada camiseta sirve como un toque.
  • Luego, se instala un enchufe en un lado del dispositivo y un ajuste de ángulo en el otro. a 90 grados (si el suministro de agua estará en el fondo).
  • Después de ensamblar el colector sin grúas, solo necesita instalar una válvula de cierre para cada salida. Para hacer esto, se suelda una pequeña pieza de tubo a cada T, a la que se suelda una válvula de bola de polipropileno.

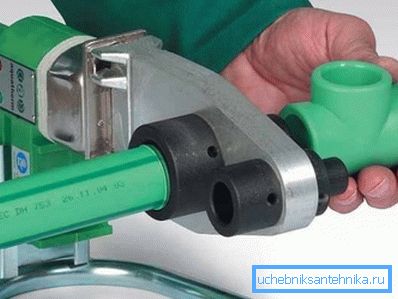

En la foto - espigas de polipropileno.

Para conectar todas las piezas, necesitará una máquina de soldadura especial (soldador).

La siguiente es la secuencia de conexiones de conexión que utilizan este dispositivo:

  • El primer paso es calentar el soldador a la temperatura de funcionamiento. La disponibilidad del instrumento será señalada por un LED verde.
  • Dado que los accesorios están interconectados por segmentos de tubería, mientras la máquina de soldadura se está calentando, es necesario limpiar la sección de la tubería que se soldará a la conexión. Esto se hace con la ayuda de una herramienta especial que se coloca en la punta de la tubería y gira.

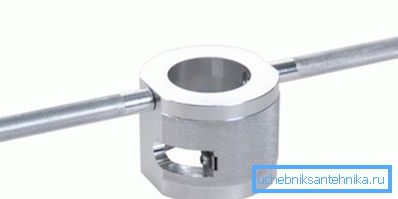

Limpieza de tuberías
  • Después de que el soldador alcance la temperatura de trabajo, inserte la conexión y el tubo en las boquillas de la herramienta y espere hasta que la superficie de plástico se derrita. Completa con un soldador, hay una tabla que muestra el tiempo de fusión para piezas de diferentes diámetros.
  • Después de la expiración del tiempo especificado en la tabla, es necesario quitar las piezas a unir de las boquillas y unirlas. En esta posición, deben mantenerse hasta la solidificación, tratando de no moverse o girar.
  • Después de eso, el tubo conectado a la conexión debe cortarse, dejando la punta, para soldar otra conexión a ella.

Sugerencia Para “obtener una mano”, debe practicar con trozos de tuberías y acoplamientos, ya que una pieza soldada incorrectamente puede arruinar todo el colector.

Por este principio, todos los detalles están interconectados. Si el colector con válvulas de bola se utilizará para el sistema de calefacción, entonces deberá realizar otro dispositivo similar para el retorno.

Conclusión

En muchos casos, el colector es un elemento necesario del diseño. Como descubrimos, hacer este dispositivo de polipropileno está al alcance de todos los artesanos que saben cómo manejar un soldador para tubos de plástico. Al mismo tiempo, la calidad y las características del producto no serán inferiores a los peines de marca.

En el video de este artículo, puede obtener información adicional sobre este tema.
