Colector de calefacción: finalidad, ventajas e instalación.

El colector de calefacción es el nodo principal del sistema de calefacción radiante, que es una de las soluciones más progresivas y eficientes de la actualidad. Hablaremos sobre las principales características estructurales del colector para calefacción, consideraremos los tipos de peines y daremos una serie de consejos para ayudarlo a instalar un colector para calentar con sus propias manos.

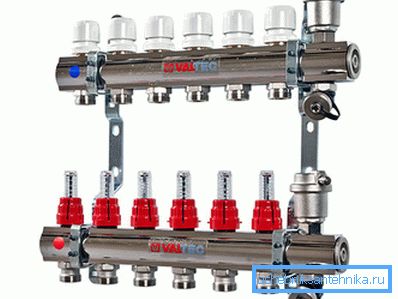

El colector para el sistema de calefacción de una casa particular.

Sistema de calentamiento de viga colectora.

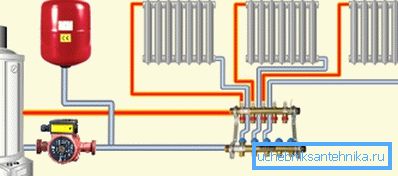

El colector en el sistema de calefacción del tipo radial.

Considere el colector de calefacción junto con la consideración del diseño radial del refrigerante, por lo que será más fácil comprender sus principales funciones y ventajas.

Como saben, hay tres tipos principales de cableado de tuberías:

  1. Diseño de una tubería. Aquí, los radiadores se conectan en serie, es decir, el refrigerante se suministra al primer dispositivo, luego pasa a través de la batería y entra en el siguiente, pasando gradualmente todo el circuito y regresando a la caldera. Es obvio que después de cada radiador el agua se enfría y las baterías se calientan de manera desigual;
  2. Esquema de dos tubos. Esta solución proporciona el suministro de agua a través de una tubería y la salida a la segunda, es decir, el circuito consta de dos líneas, entre las cuales se conectan los radiadores en paralelo. Este esquema le permite calentar los dispositivos de manera más uniforme;
  3. Patrón de haz. El refrigerante se suministra a la unidad de distribución (colector del sistema de calefacción), desde donde llega a cada radiador a través de un tubo separado, y luego regresa a través de los tubos de retorno, se recoge con un peine y entra en la caldera. Así es posible lograr la distribución más uniforme del calor en la habitación.

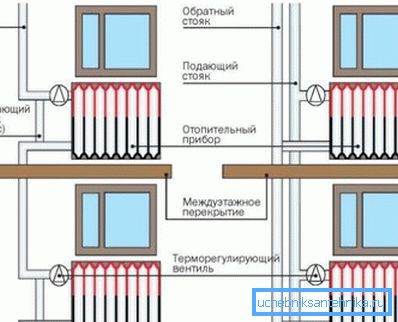

Diagramas de cableado de una sola tubería y dos tuberías.

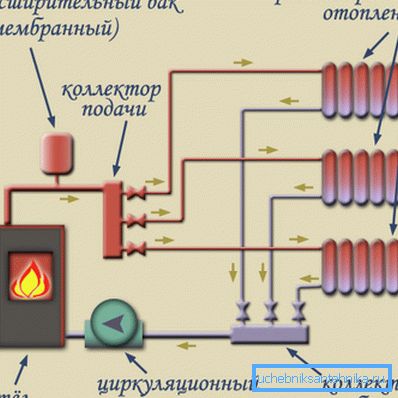

Disposición del haz.

Presta atencion Como puede ver, en el esquema radial hay muchos circuitos, uno para cada batería. Por lo tanto, para el funcionamiento normal del sistema, se necesita una bomba de circulación que pueda proporcionar los parámetros necesarios de presión y velocidad de circulación del refrigerante.

El esquema de haz permite calentar cada radiador individual de la manera más uniforme posible, además, permite ajustar la intensidad del suministro de calor a cada batería.

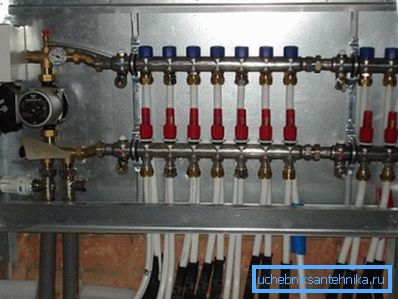

Mueble múltiple para calefacción de radiadores con peines de alimentación y retorno.

También en este esquema, puede apagar cualquier dispositivo sin cambiar el funcionamiento del sistema completo, y en edificios de gran altura puede apagar pisos enteros sin interrumpir el flujo de refrigerante a las otras secciones del edificio.

Para aprovechar estas ventajas, se utilizan colectores de calefacción, que se incluyen en el nodo de distribución en forma de un par de dispositivos: un peine de alimentación y retorno. El flejado de las válvulas del colector de calefacción, las válvulas de aire y drenaje, los medidores de flujo y las cabezas termostáticas permite la regulación automática de las condiciones de temperatura en cada dispositivo de calefacción individual.

El uso de medidores de flujo permite el ajuste del flujo.

Presta atencion La mayoría de las veces, dicho cableado se utiliza en la construcción de sistemas de calefacción de casas privadas y casas de campo, sin embargo, este esquema también se puede aplicar en un apartamento con transferencia de calor centralizada. Debe recordarse que la tubería se realiza mejor debajo del piso.

Otra ventaja de la disposición radial es la capacidad de ocultar la tubería debajo de la placa base o en el espesor del piso. A menudo, esta característica particular afecta la elección del diseño.

En el sistema de

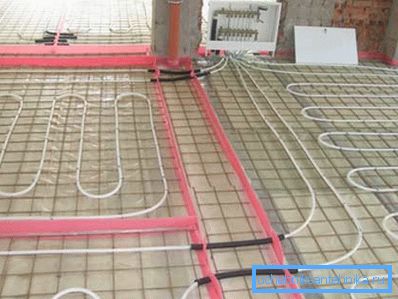

También por no hablar de un sistema como "piso caliente". Aquí los contornos no están conectados a los radiadores, sino que se colocan de una manera especial en la regla del piso para calentarlos.

El único inconveniente importante de esta solución es el alto precio de los materiales y el trabajo.

Peine de calentamiento

Construcción

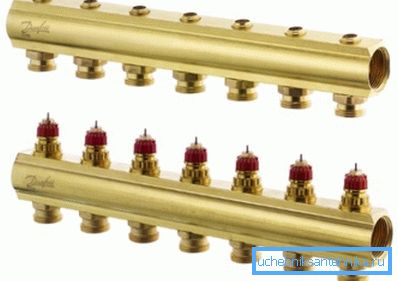

El colector de calefacción consta de dos peines.

El peine es un tubo de una pulgada o tres cuartos, cuyos agujeros están roscados. Un extremo está conectado a la línea de agua de suministro o drenaje, y el otro está cerrado con un tapón, una salida de aire y / o un grifo para drenar el refrigerante del sistema.

Con el tiempo, podrá quitar la tapa o los grifos y agregar nuevos enlaces al peine para expandir el sistema de calefacción o para conectar el "piso caliente".

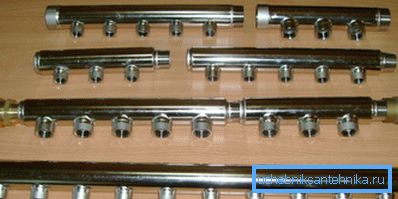

El peine puede ser extendido con nuevos enlaces o ahogado.

Además, la tubería está equipada con tomas para conectar tuberías de calefacción y enchufes para montar válvulas de control. Como regla general, la parte de suministro está equipada con válvulas de medición de flujo, que regulan el flujo, y la parte de retorno, con cabezales térmicos, que miden la temperatura del agua de retorno y, si es necesario, abren o cierran los medidores de flujo.

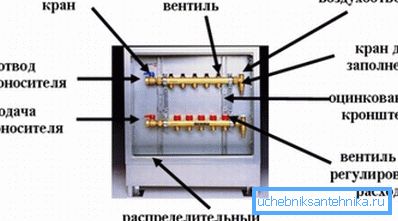

Armadura para peinar los peines.

Presta atencion La tubería es posible con grúas de ajuste simples: en este caso, el control se realiza manualmente. Las grúas deben estar instaladas, son necesarias para desconectar los dispositivos de la red para reparar o reemplazar las piezas defectuosas.

Distribuidor de distribución simple.

En el caso de un simple flejado con grúas, no se requieren enchufes para los accesorios, por lo que el peine puede tener un diseño más simple. Las variedades de diseños serán discutidas en la siguiente sección.

Especies

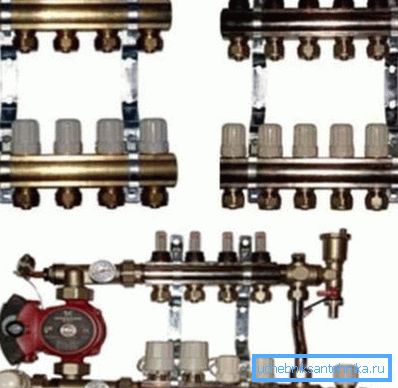

Los colectores de calefacción pueden variar en equipos, materiales y diseño de peines.

Existen diferentes modelos de distribuidores, que difieren en el conjunto completo de flejes, materiales, fabricantes y diseño. También puede haber diferencias dependiendo del propósito de los dispositivos.

Los modelos de marca más efectivos y confiables que están equipados con todos los dispositivos y accesorios necesarios.

La composición de dichos productos puede incluir:

  • Alimentar y revertir los peines. Como regla general, hecho de latón de alta calidad o acero inoxidable;
  • Bomba de circulacion;
  • Medidores de flujo en el distribuidor de dar;
  • Cabezales termostáticos en el nudo colector;
  • Válvula de aire o grifo Mayevsky para evacuar el aire del sistema;
  • Grúa para drenar refrigerante;
  • Manómetro para control de presión;
  • Soportes u otros accesorios de montaje;
  • Codos para la conexión de tuberías de cableado.

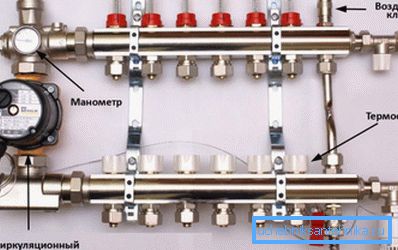

La foto muestra un colector corporativo para calefacción por radiadores.

Presta atencion Los modelos de marca están ensamblados y equipados con todas las características del equipo y el diseño del peine. Como regla general, los detalles de un sistema de este tipo están diseñados el uno para el otro y funcionan de manera más efectiva en esta configuración mutua.

El costo de los montajes de alta calidad de las empresas líderes puede llegar a 20-30 mil rublos. Si esto es demasiado costoso para usted, puede usar dispositivos más simples y más baratos.

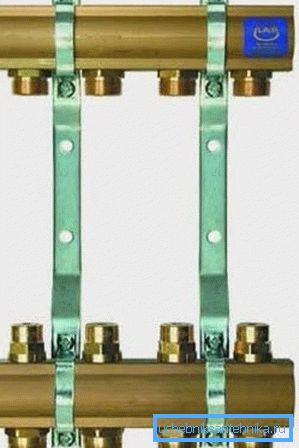

Un distribuidor más barato.

Una variación menos compleja es el tubo de latón en pulgadas con conexiones de cable de media pulgada. La parte de alimentación está equipada con salidas solamente, y en el peine trasero hay ranuras para instalar termostatos o medidores de flujo. La selección e instalación de las válvulas se realizará de forma independiente.

Sin embargo, esta no es la opción más fácil, también hay productos chinos:

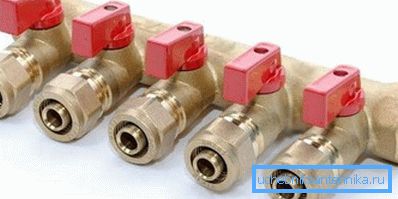

Modelo fundido con grúas.

Incluso más barato costará un modelo fundido con válvulas de control fabricadas en China. Hay posibles problemas asociados con el deterioro de los sellos y las fugas en el área del conjunto de la válvula. Reemplazar los sellos es a menudo difícil o imposible debido al diseño moldeado de los productos.

También puedes encontrar modelos de plástico de válvulas. Se distinguen por su bajo costo y su calidad bastante buena, pero su fiabilidad es cuestionable. Dado que todavía no se cuenta con estadísticas y experiencia operativa confiables, es hora de contarles sobre la durabilidad.

Productos de plástico para la distribución de calefacción de colector.

Finalmente, puede ensamblar un ensamblaje de distribución de polipropileno golpeando las tees en un tubo reforzado de una pulgada. Esta es la forma más barata y fácil, pero su confiabilidad tiende hacia valores negativos, lo que hace posible llamar una solución temporal.

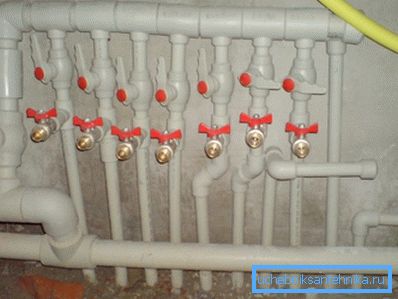

Distribuidor de polipropileno - la opción más barata y poco confiable.

Presta atencion En el caso de un presupuesto limitado, no debe ahorrar en calefacción, es mejor reducir el costo del acabado o las delicias interiores, ya que un accidente con escapes de agua hirviendo costará mucho más y la decoración sufrirá primero.

Asamblea

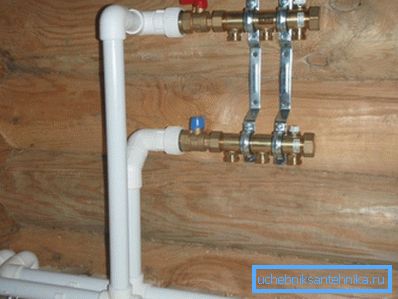

Considere el orden de trabajo de instalación.

La instalación del colector de calefacción comienza con la instalación de troqueles en el soporte. Luego, desenrosque los tapones e instale la válvula de ventilación y drenaje.

Luego, retiran las tapas de las tomas, montan los medidores de flujo para el flujo y colocan los termostatos en el flujo de retorno. Si la bomba no está instalada inicialmente, está instalada.

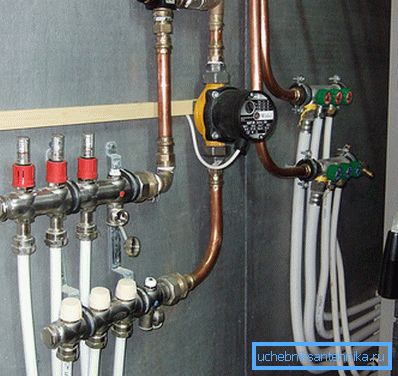

La bomba se pone generalmente en la línea de retorno.

Después de eso, el soporte se monta en la pared o en un armario de distribución. Cuando el kit esté montado e instalado, conecte los tubos del radiador o los contornos de un piso cálido. Al final, los tubos principales están conectados y el sistema se engarza con una bomba especial.

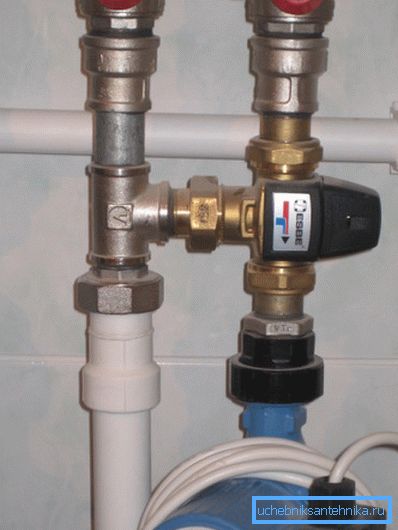

Para reducir la temperatura del agua en un piso cálido con una unidad de mezcla.

Presta atencion Esta instrucción no es definitiva y puede variar según el equipo utilizado y la configuración del sistema.

Conclusión

La calefacción de colectores es el esquema más progresivo de calentamiento de agua de habitaciones. Para su implementación, se utilizan varios modelos de distribuidores, los más efectivos de los cuales son productos europeos de marca con un conjunto completo. El video te ayudará a entender mejor este tema.
