Carcasa: variedades y características de la aplicación.
La tubería de revestimiento PND o su equivalente de acero se utiliza para reforzar las paredes del pozo. Inmediatamente después de que el pozo ha sido perforado, se hace necesario usar una cubierta (cadena). Después de instalar la columna en el pozo, se realiza un taponamiento de cemento o arcilla del barril.
Y solo al final de este trabajo, puede estar seguro de que el pozo está protegido de manera óptima contra flotadores, aguas subterráneas y otros riesgos igualmente importantes. Echemos un vistazo más de cerca a cómo se utiliza la carcasa de plástico o metal.
Características de la aplicación
La cubierta moderna para pilotes perforados son secciones de tuberías que están rígidamente interconectadas. El espesor de las paredes de la estructura, por regla general, no supera los 4 cm.

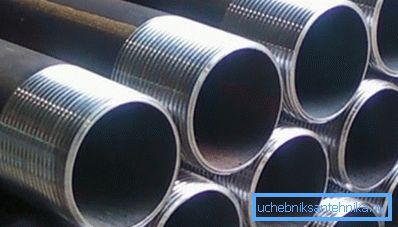

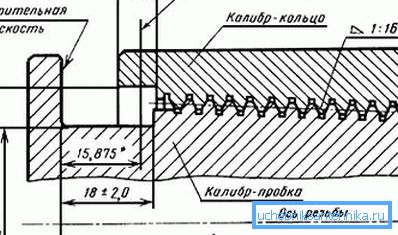

La conexión de varios tubos en una sola estructura se puede realizar mediante uniones de tubos. Para ello, las tuberías están provistas de una rosca cónica con un perfil triangular.
La intensidad de la penetración está determinada por el diámetro del pozo, las características operativas del equipo de perforación, las características del suelo, etc.
El uso de la carcasa proporciona los siguientes beneficios:
- la capacidad de trabajar en suelo débil saturado de agua;
- la posibilidad de que el horizonte se superponga en suelos flotantes;
- Prevención de vibraciones y efectos dinámicos en el suelo.
- asegurando la instalación de pilotes;
- la posibilidad de instalar pilas cerca de sitios de construcción ya operados sin comprometer su integridad;
- menor costo de perforación y posterior operación del pozo;
- Asegurar la protección confiable del pozo contra el colapso;
- asegurando el control óptimo de la perforación hasta alcanzar la capa de apoyo;
- la capacidad de controlar el cumplimiento de las condiciones geológicas y de ingeniería reales y de diseño directamente durante la perforación;
- Perforación eficiente y extracción de cantos rodados;
- Llenado eficiente de pozos con hormigón.
Las carcasas para pilotes fabricadas industrialmente son de dos tipos:
- modificaciones de la carcasa;
- modificaciones del núcleo.
Ambas categorías se utilizan para fortalecer los pozos durante su perforación y uso posterior. El producto sumerge el suelo y no permite que se desmoronen capas de roca inestables.
La perforación de la carcasa se realiza de la siguiente manera:
- Capas superiores de roca perforadas;
- En el receso resultante se baja la columna y se cementa;
- Entre el diámetro exterior de la columna y el diámetro interior del pozo, se vierte el hormigón (con menos frecuencia, se coloca mortero de arcilla);
- Después de que el concreto haya ganado suficiente resistencia, se baja un tubo de un diámetro más pequeño hacia la columna primaria y se continúa con la perforación;
- Después de que la siguiente tubería haya tomado la posición deseada, el trabajo continúa de nuevo hasta que el equipo de perforación alcanza la profundidad de diseño.
Características de construcción
La tubería de revestimiento GOST tiene una serie de requisitos estrictos para estas estructuras.
Por ejemplo, a pesar del diferente grosor de la pared y la configuración de las columnas, estos parámetros deben cumplir con los límites establecidos por las reglas:
- Si los tubos de revestimiento según GOST 632 80 se fabrican con precisión estándar, su no rectitud por 1 m con un diámetro de hasta 89 mm no puede exceder de 0,7 mm y no puede ser más de 1 mm con un diámetro de hasta 146 mm.
- Si se fabrican tuberías de precisión mejorada, los parámetros de no linealidad no deben ser más de 0,5 mm para productos con un diámetro de hasta 146 mm.
Las instrucciones para el uso de la cubierta para pozos dependen en gran medida del material utilizado en su fabricación. Los productos modernos están hechos de hierro, acero, materiales poliméricos, fibrocemento y madera.
Actualmente, las más difundidas son las construcciones producidas con materiales poliméricos, como, por ejemplo, el cloruro de polivinilo (PVC).
Entre las ventajas de las columnas de PVC se encuentran las siguientes:
- precio más bajo en comparación con las contrapartes de metal;
- alta resistencia en comparación con el cemento de amianto;
- Resistencia absoluta a los procesos de corrosión y, como resultado, un recurso operativo casi ilimitado.;
- Resistencia a la tensión mecánica hasta 5 t.;
- Idealmente suaviza la superficie interna y externa y, como resultado, la facilidad de uso con sus propias manos.
Materiales y accesorios relacionados.
Por sí misma, la columna, sin importar de qué material esté hecho, no puede hacer frente a las tareas asignadas al frente.
Para garantizar la eficiencia operativa adecuada, se utilizan una serie de accesorios relacionados, entre los que se destacan las siguientes categorías:

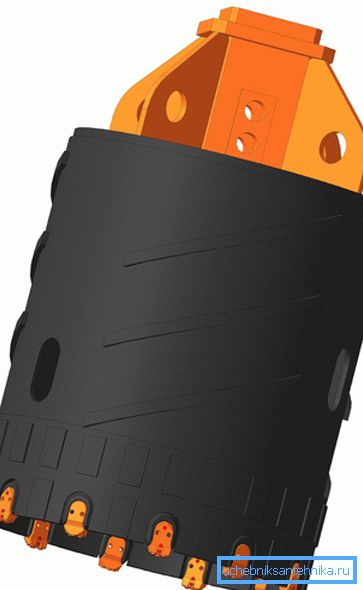

- Cortador: es un elemento de corte, que se monta en la sección de la cuchilla al comienzo del tubo. Por medio de los cortadores, la columna se entierra y se coloca en el suelo.
El cortador de la carcasa se fabrica utilizando materiales tales como aceros de carburo o metales duros.
Como regla general, el acero se utiliza en la fabricación de la cabeza y el vástago, que no entran en contacto directo con el suelo durante el proceso de perforación. Pobeditovye aleaciones se utilizan en la fundición de dientes que destruyen el suelo, y por lo tanto deben caracterizarse por propiedades de alta resistencia.
Una condición importante que debe cumplirse en la fabricación de incisivos es la alta calidad de los dientes y las puntas de la cabeza.
Importante: la mayoría de los cortadores producidos en la actualidad se someten a pruebas de preventa. Durante las pruebas, la espiga se comprueba mediante una carga mecánica de corte.
Los cortadores modernos en el mercado están representados por dos variedades principales: modificaciones removibles y de soldadura.
La elección de una u otra categoría de accesorios se realiza de acuerdo con las peculiaridades de los tubos utilizados.
- Centralizador: se utiliza para hacer que la cuerda de la carcasa sea estrictamente perpendicular a la posición y se aleje uniformemente del borde del pozo a lo largo de todo el perímetro.
Los grifos de centrado son una condición esencial que garantiza un desempolvado eficiente y de alta calidad de la columna. La instalación de centralizadores en las tuberías se realiza en incrementos de no más de 9 metros. Estructuralmente, el dispositivo es una boquilla en forma de un acoplamiento con alas espaciadoras.

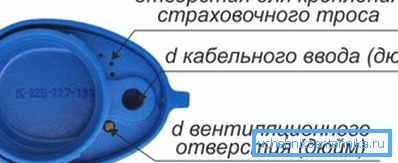

- La tapa de la cubierta es un dispositivo que se instala en la cubierta del pozo para evitar que la tierra y otros objetos extraños rocíen en su cavidad.
La cubierta no solo cierra herméticamente la cabeza del pozo, sino que, dependiendo de la modificación, puede equiparse con un gancho y un conjunto de terminales para conectar y continuar la operación del equipo de bombeo. Casquillos de cubierta son más a menudo de aluminio o plástico. Tanto esa como otra variante muestran la suficiente durabilidad y estanqueidad de un porche.
- Los adaptadores son refuerzos estructurales diseñados para la transición de un gran diámetro de la cuerda de la carcasa a un diámetro menor de los tubos en los que se puede ubicar la parte de filtrado.
- Accesorios de montaje - utilizados para la instalación de tuberías. De acuerdo con la profundidad del pozo, se aplican diversas herramientas, incluidos los soportes de elevación y descenso, las boquillas de elevación, etc.

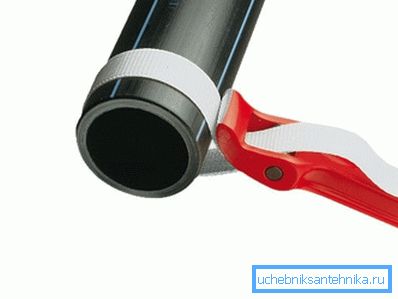

Trabajando con columnas y elementos de filtro con un diámetro de no más de 30 mm, se recomienda usar llaves de correa para la carcasa. La mayoría de las veces, el uso de llaves del tipo de cinturón se aplica a las columnas hechas de cloruro de polivinilo.
Importante: El ajuste flexible de la correa le permite agarrar el tubo con una sección transversal redonda u ovalada y al mismo tiempo no deformarlo.
Por simplicidad y eficiencia de uso, la llave del tipo de cinturón está equipada con una abrazadera de trinquete, un cinturón de nylon y un soporte de prisma central.

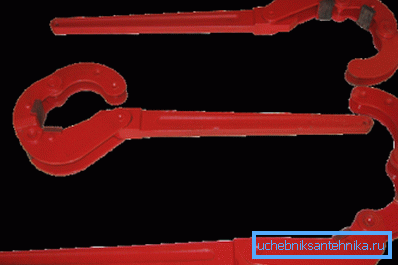

Para trabajar con tubos de revestimiento hechos de metal, es habitual utilizar una llave con bisagras que, a diferencia del análogo de la correa, proporciona un agarre más fuerte, pero al mismo tiempo no puede deformar el acero.
Conclusión

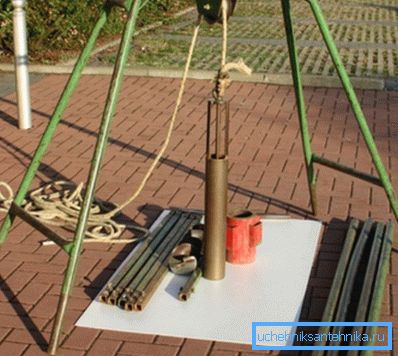

Ahora sabe qué es una carcasa y cómo se utiliza para su propósito. Aplicar la información obtenida se puede practicar, por ejemplo, arreglando un pozo de acuífero en la casa de campo.
¿Tienes alguna pregunta para aclarar? En este caso, encontrará más información útil al ver el video en este artículo.
