Características de la elección y características técnicas de

03-04-2018
Tubos

Las tuberías creadas con materiales de polipropileno han cruzado la línea entre lo exótico y lo común. El polipropileno ha sido durante mucho tiempo un líder entre este tipo de materiales de construcción debido a su durabilidad, confiabilidad y disponibilidad, un parámetro como el precio. ¿Son las tuberías de este tipo adecuadas para sistemas de calefacción de edificios? Esto es lo que ahora descubriremos.

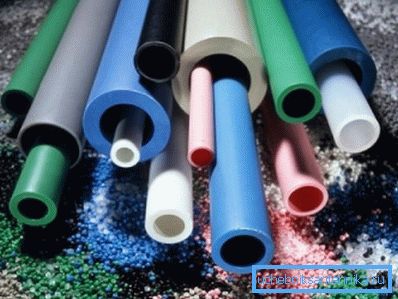

Gama de colores

Propileno como parte de los sistemas de calefacción

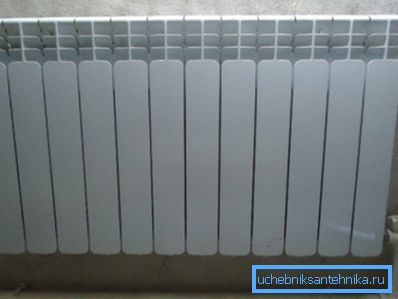

En la foto - sistema de calefacción.

¿Cuál es la diferencia fundamental entre los materiales utilizados para los circuitos de calefacción y las tuberías para el suministro de agua fría?

  1. Los parámetros de presión en el sistema de calefacción son dos veces más grandes: 6 kgf / cm2 versus 3-3.5 kgf / cm2;

Presta atencion Si la casa tiene un sistema de bombeo en el suministro de agua fría, entonces la presión en este circuito puede alcanzar los mismos 6 kgf / cm2 e incluso más.

  1. De acuerdo con las normas, la temperatura de los sistemas de calefacción puede alcanzar los 95-100 grados;
  2. Durante el año, la temperatura del refrigerante del sistema varía de cuarto a máximo. Entonces, al crear un sistema, se debe tener en cuenta un parámetro como la expansión lineal de las tuberías de polipropileno.

Características del polipropileno.

Ahora debemos considerar las principales características de los tubos de polipropileno.

  • La densidad más baja entre los tipos conocidos de plásticos es de 0,91 kg / cm2.. A pesar de su baja densidad, el material es bastante duro y resistente a la abrasión. Usando tales tuberías, no puede preocuparse de que el sistema se desgaste rápidamente bajo la influencia de partículas abrasivas en el refrigerante;
  • La resistencia mecánica depende directamente de la velocidad de aplicación de la fuerza.. Si dicha tubería se dobla rápidamente, simplemente estallará, pero si se hace lentamente, el material se doblará;
  • Alta resistencia al ataque químico agresivo.. La exposición al ácido concentrado a alta temperatura puede causar daños graves. Esta propiedad es muy importante, ya que los aditivos a menudo están presentes en el refrigerante;
  • Resistente a bajas temperaturas.;
  • Punto de fusión del polipropileno 160-170 grados;
  • Umbral de reblandecimiento - 140 grados;
  • Parámetro operacional temperatura máxima - 120 grados;
  • Alto coeficiente de expansión lineal de tuberías de polipropileno igual a 0,15 mm / m * s.

Presta atencion La tubería recta de tres metros desde el piso hasta el techo se alargará en 31,5 mm cuando se caliente de 20 a 90 grados.

Una extensión de más de 3 cm hará que la tubería se arquee como un arco estirado.

Refuerzo

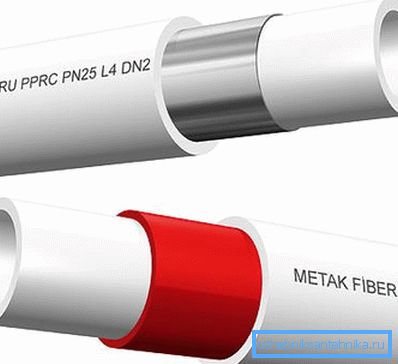

Productos reforzados

Para resolver el problema de la expansión térmica, existe un método simple pero bastante efectivo: el refuerzo. Un material con baja expansión térmica se utiliza como estabilizador lineal. Como resultado del uso de este método, la tasa de expansión se reduce cinco veces y se vuelve igual a - 0.003 mm / m * s.

Refuerzo de tubos producido por los siguientes métodos:

  1. Papel de aluminio El tubo, reforzado con papel de aluminio, es una torta de tres capas, donde hay una capa delgada de aluminio entre el polipropileno. Tales productos dependen en gran medida de la calidad de la producción; si no se cumplen todos los requisitos de la tecnología, la tubería se estratificará fácilmente;
  2. Fibra de vidrio Dichos productos son materiales monolíticos, ya que la capa de fibra está ubicada directamente en el espesor del polipropileno. Estas tuberías no están sujetas a deslaminación y no requieren un proceso de extracción durante la instalación.

Temperatura del refrigerante

En el momento del calentamiento de las tuberías de polipropileno bajo la influencia del refrigerante caliente, existen varios factores:

  • La mayoría de los fabricantes populares garantizan el funcionamiento correcto de los sistemas a una temperatura de 90-95 grados;
  • Los gráficos de temperatura son relevantes para el clima ruso, cuyo límite superior es de 95-105 grados (alcanzable solo en heladas extremas);
  • Para que el sistema de calefacción tenga una temperatura de 95 grados, el medio de transferencia de calor en la tubería de suministro se calentará a 140 grados.

En situaciones extremas, cuando Teplovik viola abiertamente el programa, debido a las quejas de numerosos residentes, se practica una solución bastante grosera: la boquilla del conjunto del elevador simplemente se extrae y la succión del sistema se atasca. En este caso, el agua fluirá directamente a los radiadores de esta temperatura, lo cual es simplemente peligroso para el polipropileno.

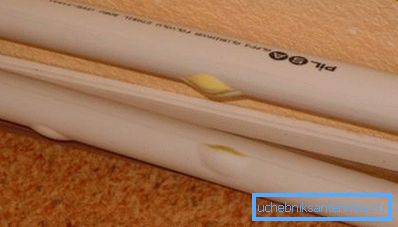

Deformacion temperatura

El uso del polipropileno en la calefacción.

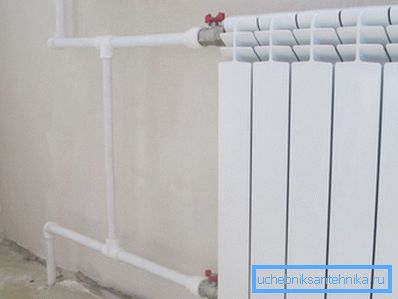

Conexión del radiador al sistema.

De todo lo anterior, podemos sacar las siguientes conclusiones sobre si usar polipropileno en calefacción:

  1. Tales tuberías no deben usarse para calentar en regiones caracterizadas por heladas severas;
  2. Solo deben usarse tipos de productos reforzados para calefacción y suministro de agua caliente, y tanto la lámina como la fibra de vidrio son igualmente aplicables. Además, en el caso de la fibra de vidrio, se puede implementar una instrucción para un método de instalación soldado, y para ensamblar una tubería de tuberías reforzadas con papel de aluminio con sus propias manos, necesitará un limpiador;
  3. Durante la instalación, evite instalar tuberías en un espaciador entre la pared y el techo. Siempre deja espacios para la expansión lineal.

Criterios de selección

Al elegir entre la diversidad del mercado moderno, se debe prestar especial atención a los siguientes puntos.

Presión

Para determinar la presión de trabajo del producto, preste atención a lo que es el marcado de los tubos de polipropileno del tipo PN **. Los números indicados después de estas letras indican los parámetros de la presión de trabajo en las atmósferas.

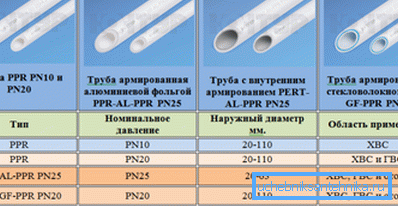

Marcado

Presta atencion La designación de tuberías de polipropileno indica la presión de operación a una temperatura de 20 grados. Por este motivo, debe dividirse en tres y elegir tuberías PN25. En realidad, las tuberías PN20 se usan masivamente para circuitos de calefacción, y los propietarios no conocen los problemas.

Temperatura

El marcado generalmente contiene datos sobre la temperatura máxima de operación. Normalmente los fabricantes indican 90 o 95 grados. Para el consumidor, estos valores son equivalentes, y los fabricantes, por lo tanto, simplemente se protegen de las demandas en mayor o menor medida.

Dimensiones totales

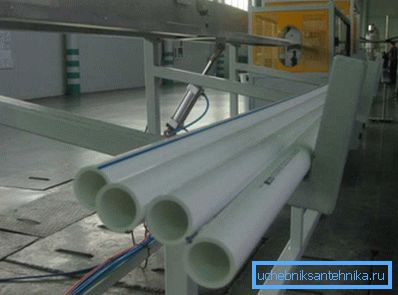

Fabricación

A menudo la gente está interesada en la longitud de la tubería de polipropileno. Los fabricantes producen productos con una longitud de 6 m, todo lo demás se considera corte o desperdicio.

Para elegir el diámetro de dichos productos, los constructores utilizan fórmulas de construcción complejas que tienen en cuenta las cargas de calor, las caídas de temperatura, la rugosidad, etc.

El diámetro del tubo está sujeto a estandarización. El diámetro mínimo es de 16 mm y el máximo de 110 mm. Pero hay una serie de tuberías que se utilizan para colocar servicios subterráneos con un diámetro de hasta 1200 mm.

Soldadura de tubos de polipropileno.

Es el método de unión por difusión soldado que se considera el más popular para los productos de polipropileno. Esta conexión está asociada con la interpenetración de bordes rectos de productos.

Consejo Para implementar este método de instalación se deben utilizar materiales del mismo material.

La durabilidad de la junta está garantizada por las propiedades físicas del material en el área de soldadura.

  • Antes de la instalación, corte en pedazos del tamaño requerido estrictamente en ángulos rectos;
  • La máquina de soldadura especializada se calienta con el modo de soldadura de tubos de plástico en 260 grados;
  • Antes del inicio de la soldadura, la superficie de la tubería se limpia y desengrasa con un solvente;
  • Si se utiliza material reforzado con aluminio, el extremo del tubo se limpia con una herramienta especial;
  • Después de realizar la conexión, ambos extremos de la tubería deben fijarse en una posición durante 4-8 minutos.

Para la producción de soldaduras, la duración de los productos de calentamiento depende del diámetro de los productos y del grosor de sus paredes. El tiempo de soldadura, el ancho de soldadura y otros parámetros dependen de las características de los tubos. Por lo tanto, antes de comenzar a trabajar, debe estar familiarizado con los datos proporcionados por la tabla de calentamiento de las tuberías de polipropileno.

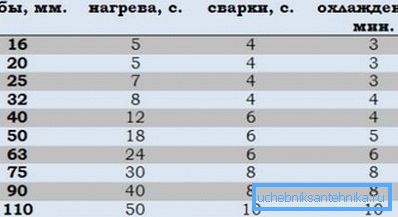

Tabla de parámetros de soldadura

En conclusión

Todos los presentados en este artículo y las características técnicas revisadas de los materiales de polipropileno hacen que sea fácil llamar a estos productos uno de los más populares y buscados en el mercado moderno. Se convierten en el mejor reemplazo para los materiales metálicos habituales.

El video en este artículo le dirá aún más parámetros y características de las tuberías de diferentes tipos de polipropileno.
