Canaletas de techo

El agua de lluvia que drena desde el techo tiene un tremendo poder destructivo. Primero, las paredes y los cimientos de la casa se están mojando constantemente, y esto está plagado del hecho de que pueden colapsarse muy pronto. En segundo lugar, esta agua cae desde la altura del techo a la zona ciega, y al cabo de un rato lava las ranuras, lo que también conducirá a su temprana destrucción. En tercer lugar, el líquido fluye desde el techo y penetra en el suelo cerca de la casa, donde puede haber un garaje subterráneo o un sótano. Esto hará que estas habitaciones se inunden. Puede tomar mucho tiempo enumerar las diversas consecuencias del agua de lluvia descontrolada, pero todo se reduce al hecho de que la lluvia, que puede ocurrir con mucha frecuencia durante una temporada, destruye gradualmente su hogar, acortando su vida operativa. Para evitar esto, usted tiene que hacer o comprar un sistema de drenaje, sin el cual ninguna casa puede hacer. Recogerá toda el agua que drene del techo y la llevará al lugar que usted elija. El elemento principal de dicho sistema son las canaletas para drenar el agua del techo, que toma toda el agua y la introduce en las tuberías de drenaje. En este artículo analizaremos en detalle en qué elementos se compone el sistema de drenaje, por qué es tan importante, de qué material es mejor comprar un sistema y cómo instalarlo correctamente.

Sistema de drenaje de techo

Debe saber que sin un sistema de drenaje, su casa no puede funcionar correctamente, es una parte integral de su hogar, lo que ayuda a preservarla durante muchos años. Sus paredes y cimientos estarán intactos, lo que aumentará su vida útil y apariencia. Para resumir, este sistema realiza tres funciones:

1. Función protectora.
2. Función de captación de aguas pluviales.
3. Complementa tu hogar, realizando una función decorativa.

Con características protectoras y decorativas, todo es claro. Pero ¿qué pasa con la recolección de agua? Esto es muy útil como ahorro, especialmente si usted es un propietario que tiene su propio huerto o huerto. Al recolectar agua de lluvia en un barril o tanque, puede proporcionar a sus plantas un riego constante, incluso si el agua está apagada. No gastará dinero extra para pagar las facturas del agua. Además, el agua de lluvia es muy útil para las plantas. Por lo tanto, al organizar un sistema de este tipo, matarás varias aves de un tiro.

Consejos para que los sistemas de drenaje se puedan dividir en dos tipos:

1. Sistema interno
2. Sistema externo

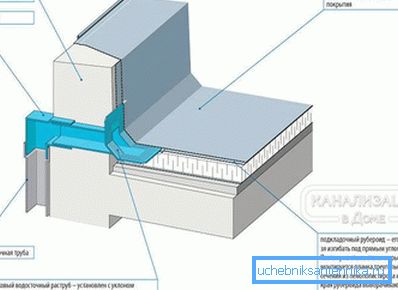

El primer tipo siempre se está asentando en un techo plano. En este caso, el material del techo se coloca con una cierta pendiente que conduce al embudo, que recibe el agua de lluvia y la introduce en la tubería de desagüe. Este tubo se coloca dentro del local o en cavidades técnicas especiales.

En nuestro artículo, consideraremos el sistema de drenaje externo, ya que es adecuado para techos inclinados convencionales, que son los más extendidos. Se instala en el techo sobresale y recoge toda el agua del techo.

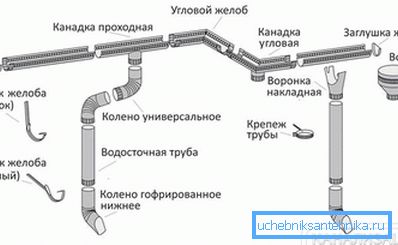

¿Qué artículos están incluidos?

El sistema de drenaje consiste en un conjunto completo de elementos que, interactuando entre sí, realizan las funciones deseadas. Este conjunto de elementos incluye:

• canal, uno de los elementos principales, que está diseñado para recoger el agua de drenaje del techo. Se puede hacer de varios materiales, diferentes formas y tamaños;

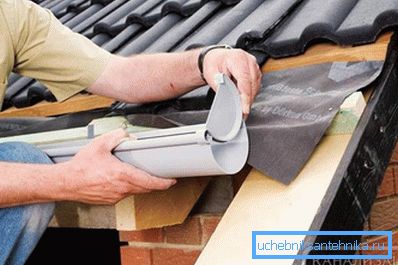

• tapones para las canaletas, que se necesitan al final de la canaleta, donde no se proporciona el embudo. No permiten que el agua acumulada en el canal fluya hacia el área ciega;
• Conexiones para canalones que combinan piezas de productos juntos. Dado que las canaletas no están hechas más de 2.5 m, tienen que estar conectadas. Después de todo, si la pared de su casa tiene una longitud considerable, no puede prescindir de un elemento. Los conectores tienen un sello de goma que garantiza la estanqueidad de la conexión. Por lo tanto, el agua que pasa a través de ella no se filtrará;
• embudo: un elemento que conecta la canaleta con un tubo de desagüe. Es a través del embudo que el agua del canal ingresa a la tubería de drenaje vertical;
• Tubo de desagüe, que se monta debajo del embudo. El agua es dirigida a través del lugar que has elegido;
• esquina de la canaleta, para que pueda pasar por alto las esquinas del edificio, mientras mantiene una buena hidrodinámica;
• Soportes, elementos de fijación, a través de los cuales las canaletas se fijan en su lugar, cerca del saliente del techo. Son similares a los ganchos en los que se colocará el canal. Dependiendo de la situación, pueden ser de diferentes diseños;
• Abrazaderas de fijación para alcantarillas. Se adhieren a la pared de arriba a abajo y sirven para fijar la tubería de modo que no se caiga durante vientos fuertes o como resultado de efectos mecánicos;
• Tubos de rodilla y rodilla de drenaje (suela exterior), que sirven para drenar el líquido de la zona ciega y la base del edificio. La rodilla de drenaje se monta en la parte inferior de la tubería para que el agua fluya al lugar que necesita, ya sea un tanque o una alcantarilla. Los tubos de la rodilla se utilizan para cambiar la dirección del tubo de drenaje.

Estos son los elementos principales de tal sistema. Pero, además, se instala una rejilla protectora especial, o trampa para hojas, en las canaletas, que la protege de escombros, hojas, etc. Gracias a este drenaje no se obstruye y realiza claramente sus funciones.

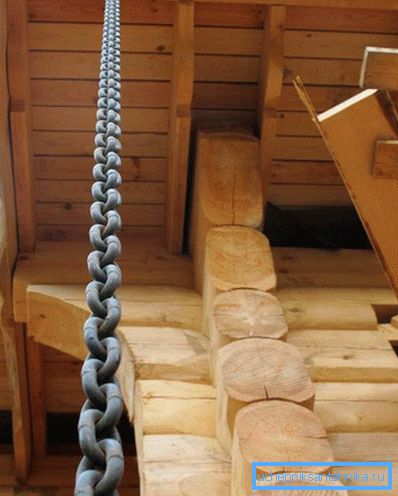

Sugerencia Para fines decorativos, en lugar de tuberías de desagüe, puede utilizar cadenas especiales. En ellos, el agua fluirá hacia un recipiente o un lecho de flores, por ejemplo, que se encuentra debajo del embudo. No solo desvía el agua, sino que también complementa su hogar, haciéndolo más atractivo e interesante. Y si aún encuentra hermosos canales que se combinarán con una cadena, puede sorprender a todos sus visitantes.

Todos estos son componentes, sin los cuales el sistema no puede funcionar correctamente. La base para ello son las canaletas que recogen el agua. Consideremos qué son y qué es importante saber al instalarlos.

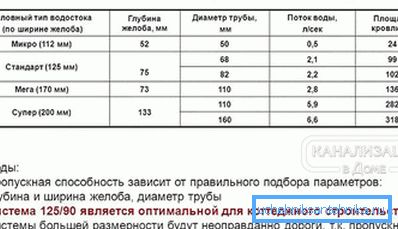

Tamaños de canalones y desagües.

Los elementos más importantes de todo el sistema seguramente pueden llamarse canalones y tuberías, lo que es importante, no cumplirán su propósito cualitativamente sin el otro, ya que el agua no debe caer de los canales, sino que debe dirigirse hacia el lugar asignado. Dichos productos se pueden comprar en el mercado, se venden como un juego completo, con todos los sujetadores y conexiones, etc., o por separado. Aquí tienes que decidir qué y cómo tomar. Si compra un juego completo, será mucho más fácil, solo tendrá que instalarlo de acuerdo con las instrucciones, ensamblando todo como diseñador. Cuando compre todo por separado o solo algunos componentes, tendrá que hacer usted mismo los soportes u otros componentes. Será más barato, pero le tomará tiempo y habilidad. Lo principal que debe hacer es elegir el tamaño correcto de la canaleta y la tubería, que son diferentes.

La mayoría de las veces, el diámetro de las canaletas está en el rango de 90 mm a 150 mm, y el diámetro de los tubos de drenaje es de 75 mm a 120 mm. Su elección depende del área de su techo. Todo es simple y lógico: cuanto más grande es el techo, más diámetro se necesita para mantener todo el flujo de agua y viceversa. Para ser precisos, entonces:

1. Para techos pequeños, cuya pendiente varía de 10 a 70 m.², Los expertos recomiendan comprar canales con un diámetro de 90 mm y tubos con un diámetro de 75 mm.
2. Para techos medianos, el área de pendiente es de 100 a 200 m.², Las canaletas se deben usar con un diámetro de 100 a 130 mm y las tuberías de 90 o 100 mm.
3. Para grandes cubiertas, con una pendiente de más de 200 m.², Las canaletas con un diámetro de 150 mm son ideales, y las tuberías con un diámetro de 120 mm son adecuadas para ellas.

Todo esto no es solo así, porque si elige el producto equivocado, se puede acumular un gran flujo de agua en ellos, y todo se derramará por encima, y ​​esto ya es malo.

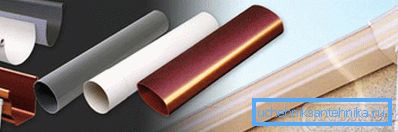

Además del hecho de que las canaletas tienen diferentes tamaños, pueden diferir en el material del cual están hechas e incluso en su forma.

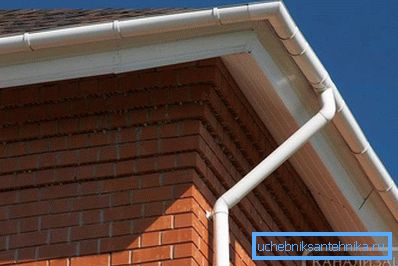

¿Qué material elegir?

Cabe señalar que los productos terminados deben cumplir ciertos requisitos, los principales de los cuales son:

1. Alta resistencia para resistir diversos factores externos. Como estarán afuera, se verán afectados por el viento, el granizo, el hielo del techo, o alguien puede accidentalmente atrapar una tubería. Por lo tanto, es importante que las canaletas y las tuberías soporten bien estos impactos y que no tenga que cambiarlos con frecuencia.
2. Durabilidad y resistencia a temperaturas extremas. El sol constante, la lluvia y otras precipitaciones, el entorno externo, todo esto puede estropear el material, causando su corrosión o deformación. Para evitar esto, elige material de calidad.
3. Una buena apariencia, por supuesto, no es lo principal, sino lo primero a lo que la gente presta atención. Todos quieren que su hogar sea hermoso, por lo que los elementos deben ser apropiados.

Eligiendo productos, preste atención a estos indicadores, si desea que el sistema de drenaje le sirva durante mucho tiempo. El sistema de drenaje completo, así como el canal en sí, pueden estar hechos de dos tipos de material:

1. Metal
2. Plastico

Estos son los principales materiales que han pasado la prueba del tiempo y se distinguen por sus cualidades positivas. Los productos de metal se pueden dividir en varios tipos:

• de acero galvanizado;
• de aluminio;
• de cobre;
• De titanio zinc.

Para averiguar qué material es más adecuado para las canaletas y todo el sistema, echemos un vistazo más de cerca a los pros y los contras de este o ese material, para averiguar cómo elegir la mejor opción.

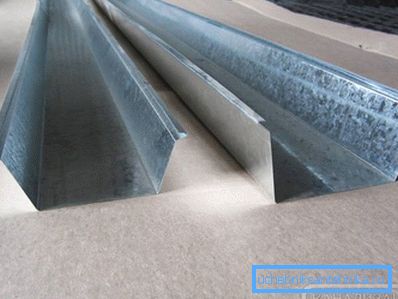

Canal de acero galvanizado

Las canaletas de acero galvanizado son muy populares. Sus predecesores eran productos de estaño, que eran de calidad inferior al galvanizado. El material tiene sus propias ventajas, como la resistencia y el bajo precio, debido a que tales canaletas se usaban con mucha frecuencia. Sin embargo, el acero galvanizado falla rápidamente y se oxida bajo la influencia de la lluvia ácida. Dado esto, los productos han mejorado ligeramente: comenzaron a cubrirse con polímeros como plastisol y pural. Debido a esto, las canaletas quedaron protegidas de la corrosión, la tensión mecánica y la decoloración, lo que redujo significativamente el número de sus puntos débiles.

Ahora, las canaletas de acero galvanizado se fabrican en una amplia gama de colores, por lo que puede elegir los elementos que encajarían perfectamente en el interior de su hogar. Tales canales están interconectados por elementos de conexión especiales con goma de sellado, soportes y cerraduras. Para fijar los elementos en su lugar, se utilizan soportes con construcción a presión, sin el uso de tornillos autorroscantes, etc.

Ventajas materiales:

• resistencia a la corrosión;
• bajo precio;
• fuerza
• facilidad de instalación;
• buena apariencia;
• Una amplia gama de materiales y componentes.

Desventajas:

• la fragilidad del recubrimiento, si se daña durante el transporte o la instalación, se oxida en este lugar;
• Operación a corto plazo.

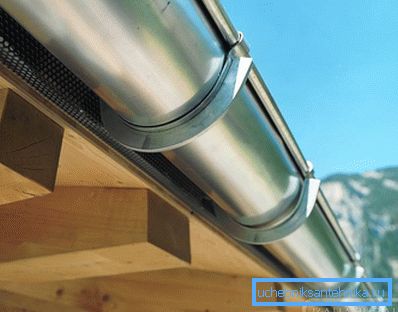

Canalones de aluminio

Las canaletas de aluminio son más prácticas porque están barnizadas o pintadas en diferentes colores, lo que permite que el material dure más tiempo. Además, el aluminio es mucho más ligero y el grosor de la canaleta puede ser de 0,8 a 1 mm. Los canalones se pueden comprar ya en forma terminada. Cuestan un poco más que el acero galvanizado. Su conexión se debe a remaches y pegamento para el aluminio. Y para sellar la conexión y hacerla hermética, use una pasta especial o silicona. Además, en estas canaletas puedes hacerlo tú mismo a partir de láminas de aluminio. Para ello, corta el lienzo y dobla su tamaño.

Ventajas materiales:

• pequeño peso;
• facilidad de instalación;
• resistencia a la corrosión y ultravioleta;
• fuerza
• buena apariencia;
• Durabilidad superior a 80 años.

Desventajas:

• precio alto;
• La corrosión electroquímica que se produce cuando el aluminio entra en contacto con otro metal.

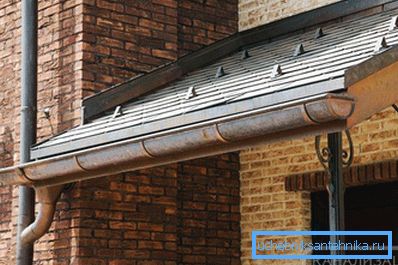

Canalones de cobre

Las canaletas de cobre tienen la vida útil más larga. Una característica de tales canaletas es que en la fabricación no necesitan procesamiento adicional por medios especiales. Su conexión se debe a soldadura o plegado, sin elementos de conexión. Con el tiempo, el cobre se oxidará, con el resultado de que adquirirá un tinte verdoso, y en el futuro la superficie se convertirá en casi malaquita. Todo gracias a la pátina - un revestimiento de cobre, resultante de la oxidación. Si su techo está hecho de rebaja o cobre, entonces esto complementa el aspecto general de la casa y le da cierta sofisticación, ya que estará en armonía con los elementos del desagüe.

Sugerencia Es importante tener en cuenta que, como en el caso del aluminio, el contacto del cobre con otros metales es inaceptable. Por lo tanto, si su techo está hecho de metal, el agua que fluye hacia abajo provocará la corrosión del cobre.

Pros:

• fuerza
• resistencia a factores externos;
• durabilidad
• buena apariencia

Desventajas:

• precio alto;
• complejidad de la instalación;
• corrosión electroquímica.

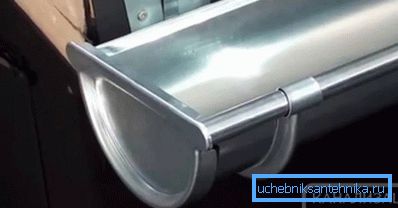

Canaletas de titanio y zinc

El material se puede hacer en color plata natural, y luego con una pátina especial para mejorar la apariencia. Su nombre no significa que el componente principal del material sea el titanio. En la composición del titanio-zinc, el 99,5% de la masa total es zinc, y el resto son pequeños aditivos de aluminio, cobre y, por supuesto, titanio. Pero a pesar de la mínima proporción de titanio en la composición, hace que el producto sea lo suficientemente resistente, porque, como saben, el zinc en sí es bastante frágil. La conexión de las canaletas se produce debido a la soldadura, en la que se utiliza una pasta especial. Este tipo de producto puede llamarse el más caro, por lo que se usa muy raramente. Pero aún así, un sistema de drenaje hecho de titanio-zinc no solo le servirá a usted, sino también a sus nietos, ya que la vida útil del material es de 150 años.

Pros:

• fuerza
• durabilidad
• resistencia a factores externos;

Desventajas:

• precio alto;
• complejidad de la instalación.

Canal de plástico

Este es el material más común y popular. Las canaletas de plástico pueden ser de un color diferente, que es uniforme en toda la superficie, ya que el tinte se agrega en la etapa de fabricación. Esto es bueno porque incluso cuando los productos están rayados o dañados, no afectará a la imagen general, porque nada será visible. Plástico: el material no está sujeto a corrosión, por lo que no se oxida. Y para dar resistencia al material a la agresión química y los rayos ultravioleta, está recubierto con dióxido de titanio o acrílico. Tales canaletas no requieren cuidado y tratamiento adicional.

Los canales se conectan entre sí mediante la conexión de acoplamientos con sellos de goma, broches y juntas de pegamento. Los productos de plástico son baratos, ligeros y le servirán durante mucho tiempo, durante 50 años. Además, el material es capaz de soportar diferencias significativas de temperatura, de –30 30 C a +60 C C, cargas de nieve y viento. Tenga en cuenta que incluso las canaletas dañadas pueden durar bastante tiempo, mientras que el mismo pural, si solo lo raspa, pronto tendrá que ser reemplazado y desechado.

Pros:

• menor costo
• Posee una superficie lisa gracias a que la suciedad del interior no se acumula;
• resistencia a la corrosión, simplemente nunca aparece en el plástico;
• facilidad de instalación;
• La expansión lineal es 7 veces mejor que los productos metálicos.

Desventajas:

• baja resistencia a temperaturas negativas, cuando la temperatura cae por debajo de 30 ° C, el plástico se vuelve quebradizo;
• bajo acción mecánica, el material se agrietará y se romperá, y el metal simplemente colapsará.

Esto es todo lo que necesita saber para decidir qué material elegir al comprar canales. Analice los pros y los contras, analice su clima, las condiciones de vida y la cantidad de fondos. Esto te ayudará a elegir la opción correcta.

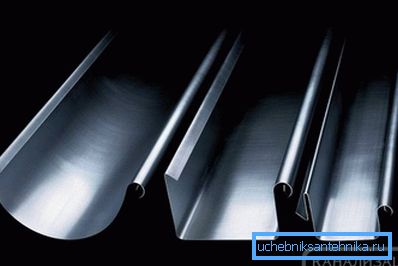

Forma de productos terminados.

Además del hecho de que las canaletas se venden en varios tamaños y de diferentes materiales, también tienen una variedad de formas. Tales estructuras que dependen de la sección transversal son:

• semicircular
• trapecio
• semi-elíptica;
• rectangular
• cuadrado

Las más comunes y como las conocemos son las canaletas semicirculares. Se pueden utilizar para varios diseños de techo. Los bordes de las ranuras, envueltos dentro o fuera, sirven como nervios de refuerzo para aumentar la estabilidad de toda la ranura en todas las cargas. Los elementos que tienen una forma semielíptica pueden contener una gran cantidad de agua en sí mismos y, por lo tanto, se compran en el caso cuando la pendiente del techo es grande.

El uso de canales cuadrados y rectangulares no es tan común debido a que se seleccionan exclusivamente para el diseño de toda la casa. Además, una construcción de este tipo puede dañarse fácilmente con la nieve que baja del techo, por lo que su instalación se realiza de una manera especial, y los atrapadores de nieve están necesariamente montados en el techo.

Sugerencia La forma más fácil de cuidar las formas semicirculares y semielípticas, ya que no tienen lugares tan difíciles de alcanzar, como las esquinas, donde se puede acumular la suciedad.

Qué forma de canaletas elegir es un asunto puramente personal. Pero necesita saber que las tuberías para dichas partes se seleccionan de manera apropiada. Por ejemplo, para productos semicirculares y semielípticos, se necesitan tuberías de drenaje redondas, y para tuberías cuadradas en caja (trapezoidales, cuadradas o rectangulares).

Principales criterios de selección

De acuerdo con todo lo anterior, debe tomar una decisión sobre qué sistema usar para drenar el agua. Su elección debe basarse en la cantidad de lluvia que cae en su área durante el invierno. Si en invierno la temperatura del aire puede llegar a –25? C y debajo, y usted sabe que existe un riesgo de hielo y formación de hielo, sería más racional instalar una estructura metálica.

Sugerencia Independientemente de si está utilizando metal o plástico, los expertos recomiendan usar sujetadores de acero (soportes y soportes de tubería).

El segundo factor que debe considerar es la forma del canal. Después de todo, de lo que será la geometría de la estructura, depende de su efectividad en la recolección de agua. Las formas más prácticas y convenientes de funcionamiento son las formas semicirculares y semielípticas, que tienen una gran demanda, son fáciles de limpiar y pueden contener una gran cantidad de agua.

El último factor es el tamaño. Necesita medir y averiguar qué área tiene la pendiente del techo de su casa para elegir con precisión el tamaño de la sección de canaletas. Entonces todo el sistema funcionará correctamente y sin fallos. Bueno, el color de las partes es importante, que debe elegir en función del interior de la casa. El drenaje debe estar en armonía con la arquitectura de todo el edificio.

Sugerencia Cuando desee realizar todo el trabajo de instalación por su cuenta, preste atención a los diseños que son fáciles de montar. Después de todo, por ejemplo, los elementos de cobre necesitan ser soldados, lo que no todos pueden. Es mucho más fácil conectar partes con un elemento simple.

Solo tienes que comprar los artículos necesarios. Pero este no es el final, ya que todavía necesita instalar un sistema de curso de agua. Cómo hacerlo bien, iremos más allá.

Reglas para la instalación de canalones y sistema de drenaje.

Para que su instalación se lleve a cabo correctamente, es importante que lea las instrucciones y recomendaciones en el manual indicado por el fabricante de los productos que compró. Básicamente, durante la instalación, debe cumplir con las siguientes reglas:

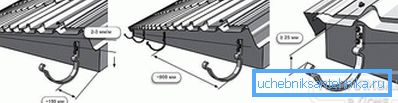

1. La instalación de los soportes debajo del canalón debe realizarse a una distancia específica entre sí. Para canalones metálicos, el paso de instalación es de 80–120 cm, y para productos de plástico - 50–80 cm.
2. Los canales se montan bajo el saliente bajo un ligero sesgo, alrededor de 3? (a una pendiente de 1 m de longitud de 3-5 mm) al lugar del flujo. Esto será suficiente para que el agua que fluye hacia abajo desde el techo no se estanque en el canal, sino que fluya libremente hacia el embudo, y no se desborde con la lluvia intensa.
3. La ubicación del borde de la canaleta en relación con el plano del techo debe realizarse con una muesca de al menos 3 cm. Es decir, desde el borde del techo es necesario montar un goof a una distancia de 3 cm o más. Entonces, la nieve no lo dañará ni la rasgará, rodando hacia abajo desde el techo.
4. Para que el agua caiga siempre claramente en el recipiente, su borde exterior debe estar ajustado a un tercio del diámetro del canal, de modo que una parte grande, es decir, 2/3 del ancho, sobresalga del borde del techo.
5. Si el techo es demasiado inclinado, no siempre es posible alinear el sistema con los puntos 3 y 4. En este caso, en el techo deberá instalar barreras especiales o dispositivos para recoger la nieve que protegerán el canal de la nieve.
6. Es mejor colocar el borde interior un poco más alto que el borde exterior para que, en caso de un bloqueo, el agua que se acumula en el canal no caiga directamente sobre las paredes y la fachada.
7. Al instalar las canaletas, es importante mantener los huecos térmicos en la unión de los elementos. Dado que la estructura se verá constantemente afectada por la luz solar y luego se enfriarán nuevamente, las conexiones deben permitir que los elementos se muevan libremente. Por lo tanto, no es necesario sujetar las partes de la estructura en los puntos de unión.

Teniendo en cuenta todos estos consejos, así como las instrucciones para su diseño, comencemos el proceso de instalación de todos los elementos.

Cómo instalar un sistema de drenaje.

¿Has recogido un diseñador durante mucho tiempo? Ahora puedes hacer algo como esto. La instalación del sistema es simple, pero insegura, ya que todo el trabajo se realiza en altura. Para protegerse de un accidente, use una escalera de trabajo o andamio confiable.

Primero, debe calcular cuántos metros de longitud tienen sus paredes, donde se fijarán los canales. También es recomendable estimar el proyecto o esquema, cómo y dónde se colocarán los canales, cuántos tubos de drenaje habrá, etc. Inmediatamente puede calcular cuántos componentes se necesitan. A 10 m de alcantarilla se necesita 1 embudo. Calcule cuántos embudos se requieren, exactamente el mismo número de tuberías necesarias. El número de soportes depende de la longitud total de las canaletas, así como a qué distancia de ellos están montados. Las abrazaderas para tuberías verticales son más fáciles de calcular, ya que se utilizarán 2–3 abrazaderas para 1 tubería. Todo esto se hace mejor de antemano para completar rápidamente la instalación.

Ahora queda instalar el sistema en su lugar. Todo el trabajo se divide en varias etapas:

1. Espacio esbozado para los soportes de instalación. Para darles un sesgo, ponga los puntos de inicio y final, dado el sesgo, y conéctelos. En la línea formada coloque los siguientes puntos, teniendo en cuenta los montajes de inclinación. Ahora solo queda establecerlos en sus lugares.
2. Ahora tienes que montar la rampa. Es más conveniente hacer esto en la tierra. Entonces no solo te proteges a ti mismo, sino que también los recoges cualitativamente. Conecte las partes entre sí por medio de un sujetador que se proporciona y, en los lugares correctos, instale un embudo.
3. Instale la estructura terminada en las canaletas y fíjela con los sujetadores provistos por su paquete.
4. Una vez que las canaletas estén bien fijas, es necesario conectar el embudo con la rodilla, si es necesario, e instalar el tubo de drenaje. Se aconseja que este tubo no se ajuste a la pared. Es necesario mantener una distancia de 3 cm y más. Para instalarlo verticalmente de manera uniforme, use una plomada. En los lugares correctos, coloque las abrazaderas de fijación e instale el tubo en su lugar.
5. Desde la parte inferior de la tubería, coloque el codo guía, que drenará el agua de la base.
6. En aquellos lugares donde el extremo de la canaleta no esté involucrado, debe colocar tapones para evitar que el agua se derrame.
7. Si el sistema necesita posicionarse alrededor del perímetro, conecte un canal inclinado en ángulo al canal, que puede pasar por la esquina y continuar la instalación de la misma manera.

Así es como se puede instalar fácil y fácilmente un sistema de drenaje de techo. Se seleccionará e instalará correctamente de acuerdo con todas las reglas, por lo que se le proporciona una larga vida útil y un drenaje de agua de alta calidad. Solo es necesario elegir todos los componentes correctamente: material, tamaño, forma y color, y también ensamblar todo correctamente. Pero ahora su casa está protegida del agua, que gradualmente la erosionaría y destruiría los cimientos.

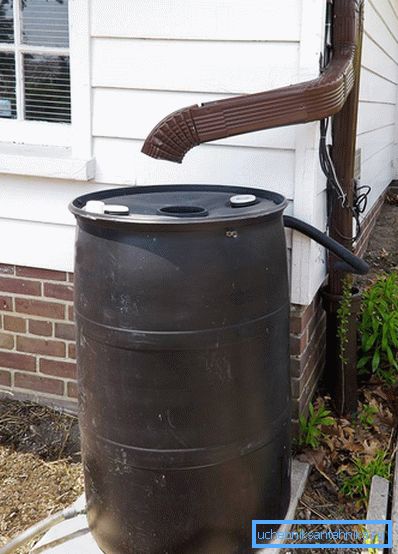

Sugerencia El agua se puede desviar a un sistema cerrado para recoger y drenar el agua, por ejemplo, un sistema de drenaje en el suelo, alcantarillas pluviales, alcantarillas simples, un tanque para recoger agua, etc.

Si usted mismo logró crear dicho sistema, comparta su experiencia con otros usuarios. Esto ayudará a todos a asegurarse de que es posible hacer todo el trabajo con sus propias manos. Le ahorrará dinero y le dará confianza de que usted es el verdadero dueño de la casa.
