Calefacción de tuberías de agua y alcantarillado: métodos y

15-08-2018
Tubos

¿En qué casos se utiliza el calentamiento eléctrico de tuberías de agua y aguas residuales? ¿Qué elementos de calefacción puedo usar? ¿Cómo montarlos correctamente?

Tratemos de responder estas preguntas.

¿El suministro de agua abierta es compatible con el duro clima ruso? La respuesta no es tan sencilla como parece.

Cuando se necesita calefacción

En realidad, la respuesta a esta pregunta es bastante predecible: el calentamiento forzado es necesario cuando las tuberías pueden enfriarse por debajo del punto de congelación durante la operación.

¿Por qué puede pasar esto?

  • El calentamiento de las tuberías de agua y de las aguas residuales se debe garantizar de manera voluntaria cuando no sea posible colocarlas por debajo del nivel de congelación.. Un ejemplo típico es el permafrost: en las regiones del norte de un país, el suelo a menudo se congela de 3 a 5 metros y no se descongela durante el verano.
  • Clima cálido, paradójicamente, también hace que se instale climatizada.. Los inviernos cálidos con heladas extremadamente raras en algunos casos hacen que la comunicación oculta u oculta no sea práctica. Por lo tanto, el sistema de alcantarillado y el agua en el ático por encima de la estructura de la capital es mucho más fácil de estirar a lo largo de la fachada sin estropear la decoración interior de la casa.

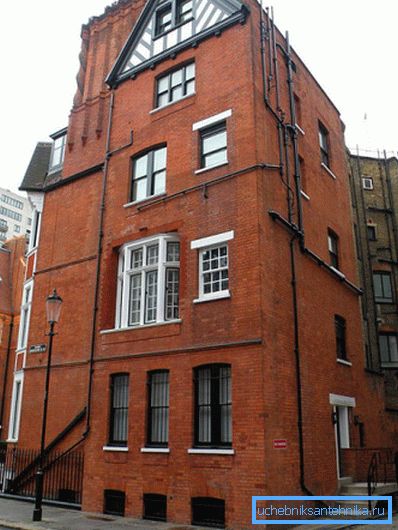

En la foto - un edificio en londres. Durante la reconstrucción, el sistema de alcantarillado se colocó en la fachada.

Por cierto: la caída de la temperatura a 3-5 grados de escarcha no conduce a la congelación del agua en las tuberías. Como el autor convenció repetidamente, los problemas comienzan con las heladas nocturnas que alcanzan una marca de 10 grados. Las razones son la alta salinidad del agua del grifo, el cambio del punto de congelación y la cálida evaporación de las aguas residuales.

Herramientas

¿Qué podría ser el calentador de tuberías de agua y aguas residuales?

Cable resistivo

La solución más simple es el llamado cable resistivo, un conductor aislado con resistividad constante. Con el paso de la corriente, liberará la potencia térmica, exactamente igual a la potencia eléctrica consumida.

Eso, a su vez, se calcula como el producto de voltaje y amperaje; la corriente es igual al resultado de dividir el voltaje por la resistencia eléctrica total del conductor.

Obviamente, al ajustar la longitud del elemento de calentamiento con una resistividad conocida, es fácil lograr la asignación de la potencia térmica necesaria para cada medidor en funcionamiento.

El cable resistivo puede ser de un solo núcleo, que implica la colocación de un bucle cerrado, y fuerte, que requiere la instalación de un acoplamiento de anillo.

Cables resistivos simples y fuertes.

El principal y, quizás, el único mérito de la solución es su bajo precio. El principal inconveniente es la flexibilidad mínima en la elección de la configuración: el comprador está obligado a usar un elemento de calefacción de una longitud estrictamente definida.

Cable autorregulador

Este problema se resuelve muy ingeniosamente en la construcción de un cable autorregulador, con una sección transversal que se parece más a una cinta.

¿Cómo es una cinta calentadora para tuberías de agua y alcantarillado?

  • Dos conductores de cobre que recorren todo el cable están conectados a los contactos de fase y cero.
  • Entre ellos hay una matriz conductora, que es, simplemente, una mezcla de plástico con un alto coeficiente de expansión térmica y polvo de carbón.
  • En el exterior puede haber una trenza conectada a tierra, que protege el campo electromagnético durante la colocación en espiral del calentador.

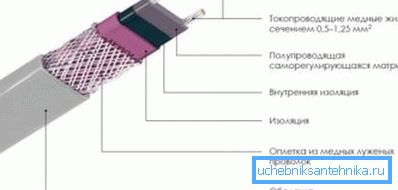

Esquema del cable.

¿Cómo funciona este esquema?

  • Al alimentar la matriz conductora debido al paso de la corriente comienza a calentarse.
  • Cuando el calentamiento no se compensa con un sumidero de calor intenso, la expansión de la matriz provoca un fuerte aumento de su resistencia eléctrica: las partículas del conductor se eliminan unas de otras. Como resultado, cuanto más se calienta la sección del cable, el. más débil se calienta.

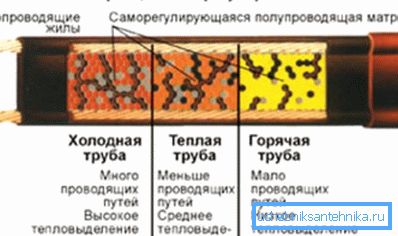

El principio de funcionamiento.

Que es bueno

  • Este cable es económico. En climas cálidos, reduce drásticamente el consumo de energía.
  • Él no tiene miedo de las superposiciones y el sobrecalentamiento local causado por ellos.
  • Finalmente, la longitud del conductor puede ser absolutamente cualquiera, si solo el consumo de energía no excede la capacidad de carga de las vetas portadoras de corriente.

Matriz: para cualquier longitud, el cable debe estar equipado con un manguito de terminal, un puente cuidadosamente aislado. El aislamiento consiste en varios tubos termocontraíbles, bajo los cuales se aplica una pequeña cantidad de sellador de silicona antes de la contracción.

Además, el segundo extremo del cable se suministra con un cable de corriente y un enchufe eléctrico; En presencia de trenza, el enchufe debe tener contactos a tierra.

Listo la sección.

¿Cómo elegir la potencia óptima del cable autorregulador?

Densidad de potencia, vatios por metro Alcance
10 - 16 Calentamiento de tuberías de agua con un diámetro de hasta 32 mm.
24 Alcantarilla calentada diámetro 50 mm.
30 - 40 Alcantarillado calentado diámetro 110 mm.

Asamblea

¿Es difícil organizar con sus propias manos el calentamiento eléctrico del suministro de agua y las tuberías de alcantarillado?

Fuera del tubo

El manual de instalación más simple se reduce a colocar el elemento calefactor a lo largo de la tubería en una cubierta aislante térmica. El cable puede tenderse longitudinalmente o enrollarse.

Para la fijación del cable se recomienda utilizar cinta de aluminio. La recomendación está relacionada con el hecho de que su superficie reflectante ayuda a reducir la pérdida de calor debido a la radiación infrarroja.

Sin embargo: en las curvas de los tubos es mejor utilizar abrazaderas de polietileno. El cable autorregulador es bastante elástico y cuando intenta enrollarlo en la tubería, simplemente rasga la cinta adhesiva.

El diseño exterior es simple, pero implica una gran pérdida de calor no dirigida. Incluso en la capa de espuma, una parte sustancial del consumo de energía se disipará inútilmente en el espacio.

Estilo exterior.

Dentro de la tuberia

Calentar la tubería dentro de la tubería es mucho más eficiente, pero requiere resolver el problema de sellar el punto de entrada del cable. Para este propósito, se utilizan accesorios especiales con sellos de goma o silicona: al apretar la tuerca de unión, el sello sella el cable firmemente.

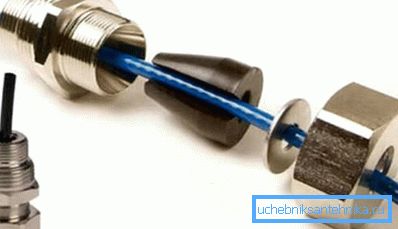

Acoplamiento de sellado.

¿Es posible colocar el cable calefactor en la tubería de alcantarillado o en el tanque séptico?

Normalmente, esto es fuertemente desaconsejado. Sin embargo, aquí hay que entender una sutileza.

La cubierta exterior de cualquier cable calefactor es policloruro de vinilo, el plástico que es extremadamente resistente a los medios agresivos, a partir de los cuales se hacen las tuberías de aguas residuales. Pero la contracción térmica es mucho menos resistente al ambiente agresivo de las aguas residuales y durante un par de años simplemente se disuelve en ellas.

A partir de aquí, una conclusión obvia: es posible calentar desde el interior y el alcantarillado; sin embargo, las fundas de los cables deben sacarse de cualquier forma. Además, no se olvide de la posibilidad de bloqueos: al limpiar el cable o el cable puede dañarlo.

Conclusión

Sobre cuál de los métodos de calefacción hay que detener, el lector, por supuesto, tendrá que elegir por su cuenta. Toda la información necesaria está a su disposición.

Como de costumbre, una serie de materiales adicionales ofrecerán un video en este artículo. ¡Éxitos!
