Calefacción de tuberías con cable: características de
El gasoducto en una casa privada tiene un punto débil: la vulnerabilidad a las heladas invernales, como resultado de lo cual la exposición, el líquido que fluye a través de las tuberías puede cristalizar, lo que no solo detendrá el sistema, sino que también amenazará su integridad.
Hay varias maneras de lidiar con este problema. A continuación, analizaremos su solución más efectiva, que incluye el uso de cables eléctricos.
Características de la calefacción por cable.

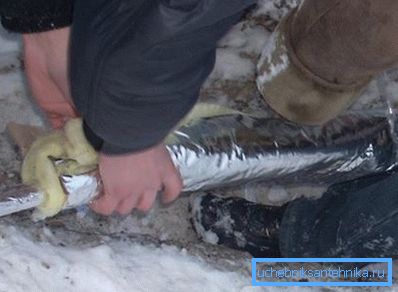

Los principales métodos para prevenir la glaciación de las tuberías, que se han utilizado durante mucho tiempo, son la inmersión de la estructura debajo del suelo, la congelación y el calentamiento con materiales aislantes. Pero muchos factores pueden reducir la fiabilidad de tales medidas.
Si utiliza el calentamiento de la tubería con un cable eléctrico, estará seguro de la protección del sistema contra la congelación.
Principio de funcionamiento

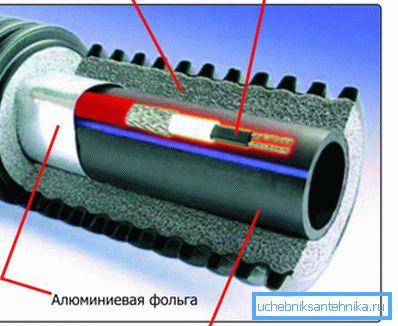

El calentamiento se realiza gracias a varios componentes:
| Método | Propósito |
| Cable calefactor | Este es el elemento principal que proporciona calefacción debido a la corriente eléctrica que se le aplica. |
| Termostato | Mide la temperatura del líquido, envía señales de encendido y apagado del sistema de calefacción cuando se produce una cierta caída. |
| Cinta de papel de aluminio | Arregla el cable en la tubería. |
| Aislamiento termico | Aumenta la eficiencia del cable, dirigiendo el calor estrictamente a su destino, evitando que se propague al medio ambiente. |

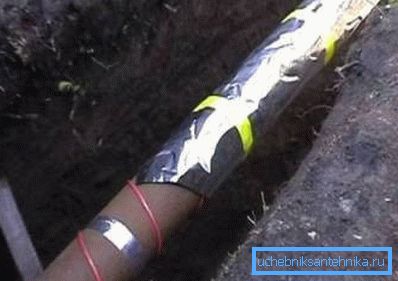

Consejo: si aplica un cable autorregulador para calentar tuberías, puede prescindir del termostato. Esto simplificará el sistema, haciéndolo más resistente al daño.

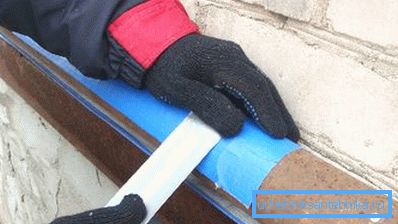

Es decir, un cable se fija en la tubería con la ayuda de una cinta adhesiva de aluminio, que luego se conecta a la red eléctrica, y un termostato que controla los cambios de temperatura que ocurren dentro del líquido. En el momento del enfriamiento, se emite una señal y el cable comienza a calentarse, elevando la temperatura a un nivel seguro.

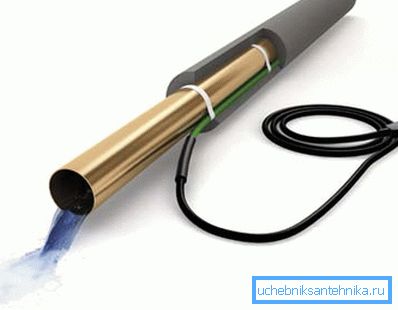

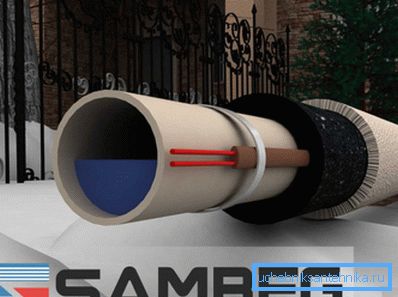

Cabe destacar que puede llevarse a cabo calentando las tuberías con un cable dentro de la tubería y también fuera de ella. La segunda opción es más común y conveniente.
Beneficios
Hay varias ventajas principales de este método de calentamiento:
- Trabajo garantizado de alcantarillado y suministro de agua en cualquier clima. Mientras haya electricidad, sus tuberías no se congelarán.

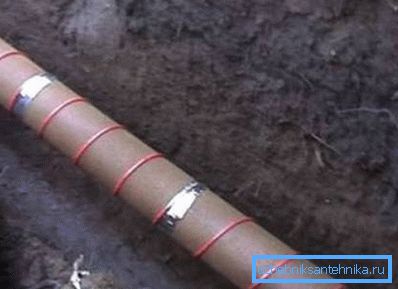

- La posibilidad de la ubicación de tuberías por encima de la zona recomendada. Esto permitirá distribuir los caminos de manera más racional y reducir el volumen de movimiento de tierras.
- No hay necesidad de reparaciones después de heladas severas. Después de todo, los cristales de hielo formados como resultado de un calentamiento insuficiente pueden dañar significativamente el material de la tubería.
Por lo tanto, vemos que aunque el precio de un dispositivo adicional es bastante grande, los ahorros que proporciona debido a su funcionalidad más que pagar por ello.
Asamblea
Para crear un calentamiento de las tuberías de agua con su propio cable, primero debe calcular la pérdida de calor del sistema para elegir la potencia correcta.
Consejo: en el caso de las tuberías de polietileno y plástico no se pueden instalar equipos con una capacidad de más de 15 W / m. Puede dañar su estructura.
Calculo
La fórmula para encontrar la pérdida de calor:
Q = (2? 3,14? W? L? (Text-tlitera) / Ln (D / dtr.nar))? 1,3, donde
| Símbolo | Designación |
| Q | Pérdida de calor, W |
| W | Índice de conductividad del calor del aislamiento, la mayoría de las veces es de 0.04 [W / m? ° C] |
| L | Longitud de la carretera, m |
| text | Temperatura del agua dentro de la tubería, ° C |
| tlitera | Temperatura ambiente, ° C |
| D | Sección externa teniendo en cuenta el aislamiento, m. |
| dtr.nar | Sección externa sin aislamiento, m |
| 1,3 | Factor de seguridad seleccionado |
Sabiendo el valor de Q, podemos encontrar la longitud óptima del cable: Ltaxi= Q / Platidos taxi, donde rlatidos taxi - Esta es la densidad de potencia del cable.
Amontonando
Durante el tendido y la fijación del cable, la instrucción técnica asume el cumplimiento de algunas reglas:
- El doblado del cable no debe ser más que su radio, ya que esto provocará una rotura.
- Elimine la presencia de objetos afilados en el camino de la colocación del cable, ya que pueden dañar el aislamiento.
- Examine la tubería para detectar fugas y otros daños. Si se encuentran, la instalación del cable se excluye hasta la finalización de los trabajos de reparación.
- No conecte un cable a una red, que se enrolla en un rollo, ya que puede provocar un incendio y un cortocircuito.

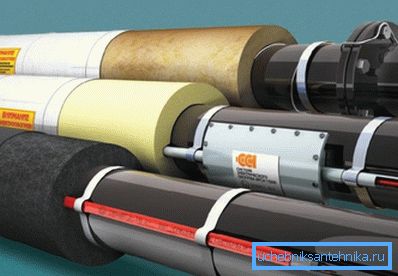

- Después de instalar el sistema de calefacción, asegúrese de cubrirlo con aislamiento térmico. En el caso contrario, lo utilizarás para calentar el líquido que no está dentro, pero la tierra que rodea la tubería.
Conclusión
La congelación del agua en las tuberías conlleva no solo la terminación de la tubería, sino también su daño. La forma más efectiva de evitar esto es instalar calefacción con un cable calefactor.
En este caso, incluso la ubicación del sistema por encima del nivel de congelación del suelo no será crítica. El cálculo de la longitud del cable y sus características de instalación se exponen más arriba.
El video en este artículo le proporcionará más información. Cuida tu sistema de agua adecuadamente.
