Calefacción de tuberías con cable calefactor: cómo es el

Durante la construcción de casas de campo, todas las medidas para el aislamiento de las comunicaciones deben proporcionarse con anticipación (enterramiento en el suelo debajo del punto de congelación, aislamiento de lana mineral, espuma de poliestireno, espuma de polietileno), pero a veces todo esto no lo es. Es posible que encuentre una zanja poco profunda, tuberías que pasan por una habitación sin calefacción, y en tales casos puede ser salvado por un cable calefactor para tuberías.

A continuación, veremos qué es, cómo se monta y también le mostramos el video de este artículo.

Aislamiento de tuberías

Cable calefactor

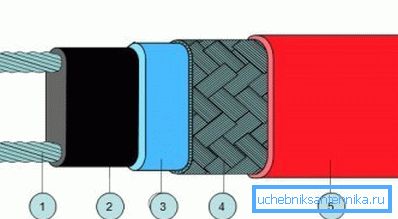

• Un cable calefactor autorregulado para calentar tuberías se produce en forma de un calentador de cinta, donde la matriz de polímero semiconductor se calienta mediante dos conductores paralelos. Cabe destacar que al instalar un cable de este tipo, la instrucción le permite cortarlo para la conexión en cualquier lugar sin temor a que surja una zona fría allí. Además, un diseño de cinta de este tipo puede regular la cantidad de calor generado por cada sección individual, por lo tanto, dicho cable no puede quemarse en principio.
• Debido al doble aislamiento con una poliolefina modificada, el dispositivo adquiere protección mecánica (abrasión, impacto), protección contra sustancias químicas activas, resistencia al agua y altas propiedades dieléctricas.. Debe tenerse en cuenta que el precio de un dispositivo resistivo de este tipo es mucho más alto que el del PNSV, pero prácticamente no hay necesidad de un monitoreo constante, ya que el ajuste tiene lugar por sí solo.

Qué tener en cuenta al calcular la potencia.

Para elegir el dispositivo resistivo adecuado, básicamente debe tener en cuenta tres factores principales: 1) la potencia del aislamiento térmico de terceros; 2) el material del que está hecha la tubería; 3) diámetro de la tubería.

Nota Si ha instalado un cable de calefacción para el suministro de agua dentro de la tubería, esto no significa que ya no necesite aislamiento. Si realiza un aislamiento adicional con lana mineral, espuma de poliestireno o espuma de polietileno, reducirá significativamente la pérdida de calor, por lo tanto, el costo de la electricidad también será menor.

Asamblea

Nota Si se trata de un cable calefactor para aguas residuales dentro de la tubería, entonces se puede comprar con cualquier cubierta, pero para el sistema de suministro de agua, el aislamiento de fluoropolímero debe tener una aprobación para la idoneidad de los alimentos.

Existen dos formas principales mediante las cuales se coloca el cable de calefacción autorregulable para tuberías: instalación interior y exterior. Pero para el último método hay algunas opciones, una de las cuales se indica en la figura superior, por lo que se puede atar a lo largo de la tubería en singular en una línea recta, también se puede colocar en ambos lados y, además, se monta con una línea ondulada o en espiral.

Pero tales opciones se usan principalmente solo cuando ya están involucradas las aguas residuales o el suministro de agua y hay problemas con la congelación, y además, dicha cinta de calentamiento se utiliza para el calentamiento en invierno de techos (protección contra la formación de hielo).

Antes de comprar un dispositivo de este tipo, debe asegurarse de que se venda junto con el kit destinado a su corte, que incluye un acoplamiento y el casquillo que protege el cable de la entrada de agua en el interior, debajo del aislamiento. Además, la instalación del cable calefactor dentro de la tubería comienza con la primera instalación del acoplamiento en él, y luego el prensaestopas que se ajusta firmemente a la carcasa.

Es conveniente hacer esto antes de recortar los extremos, de esta manera facilitará el proceso, es mucho más conveniente y rápido.

Después de poner el embrague y la glándula con sus propias manos, puede comenzar a cortar y para ello tendremos que retirarnos del borde de 100-120 mm. Primero, cortamos el aislamiento a lo largo del perímetro, pero solo lo cortamos para no dañar la pantalla; después del corte, doble el cable en este lugar varias veces y el corte se completará.

Después de eso, corte el aislamiento y retírelo (con el borde puede separarlo con un cuchillo; es más conveniente).

Después de retirar el aislamiento, tendrá una trenza protectora frente a usted, la cual deberá tejer y torcer para formar un flagelo, como se hace en la foto de arriba, y luego la conectará a tierra. Ahora necesita liberar la matriz de calentamiento y hacer esto, retirarse del borde del corte superior 15-20 mm y con mucho cuidado, para no dañar la matriz, incidir la cubierta alrededor del perímetro; sin embargo, el proceso es exactamente el mismo que con la capa superior.

Ahora que ha alcanzado la matriz y necesita limpiar los cables para la conexión quitándolos con una cuchilla, pero esto es algo más difícil en comparación con las dos capas aislantes superiores de las que se deshizo. Para la implementación de lo concebido, expanda el borde de la cinta y retire con mucho cuidado el plástico, al igual que afila un lápiz, se ve un fragmento del proceso en la foto superior.

Haga un barrido de este tipo desde dos lados y tire suavemente de los cables, extendiéndolos alrededor, para que pueda cortar la cubierta ya innecesaria; por supuesto, puede cortar la matriz a lo largo del medio, pero teniendo en cuenta su rigidez, será bastante difícil para usted.

Ahora, colocamos una boquilla especial de dos canales del kit en los cables pelados, pero primero llenamos el sellador en los orificios para asegurar la estanqueidad (después de la instalación, agregue nuevamente el sellador a los orificios). En cada núcleo (pantalla incluida), colóquese en tubos de plástico del mismo kit, y en los extremos de los núcleos hay tubos de metal que sujeta con pinzas o un bloque de terminales.

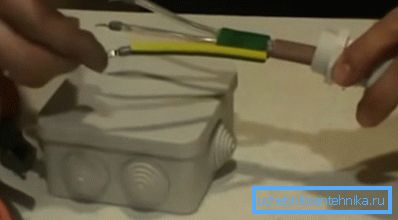

Ahora el cable está listo para la conexión a un blindaje o una caja especial, como en la foto superior.

Nota El extremo inverso del cable debe estar sellado. Para hacer esto, retire 20-25 mm del aislamiento superior, deje 5-7 mm de la pantalla allí y acorte uno de los cables de matriz en 5 mm, no se producirá un cortocircuito.

Desde arriba, se pone la contracción térmica del kit y se calienta con una cerilla.

Ahora necesita empujar el cable de calefacción autorregulador dentro de la tubería a través de la conexión en T, conectar los terminales y la conexión a tierra a la fuente de alimentación y comenzará el proceso de calentamiento.

Conclusión

La instalación completa del cable calefactor dentro de la tubería no lleva mucho tiempo: su corte requiere mucha más atención y costos de mano de obra. Exactamente el mismo procedimiento para conectar el calentador de cinta y para instalarlo en el techo (descubra aquí cómo se coloca el cable en tuberías de varios tipos).
