Calefacción de agua: características e instalación de un

28-08-2018
Tubos

Si el diseño del objeto está suficientemente pensado y no hay varias opciones económicas, entonces el calentamiento de la tubería de agua también está previsto de antemano y no necesita ninguna modificación al finalizar la construcción. Tales medidas incluyen colocar la tubería a una profundidad mayor que el punto de congelación del suelo de 50 cm, así como su aislamiento con lana mineral, espuma plástica o espuma de poliestireno extruido en sótanos o paredes internas de los cojinetes.

Pero esto, lamentablemente, no siempre es posible, por lo tanto, en situaciones de fuerza mayor, puede usar un cable resistivo, como veremos a continuación, y también mostrar el video en este artículo.

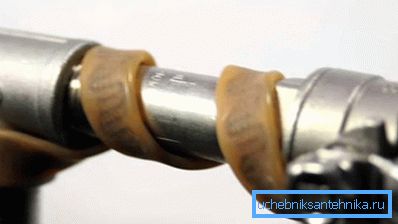

Uso del cable eléctrico de calefacción.

Calentamiento

Cable resistivo

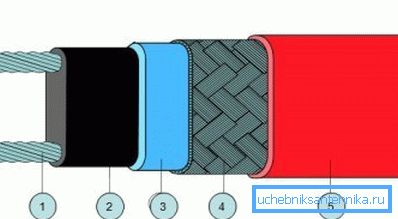

1) alambre de cobre; 2) elemento conductor autoajustable; 3) poliolefina modificada; 4) pantalla de cobre estañado; 5) poliolefina modificada

El cable autorregulador, que puede usarse para calentar el suministro de agua, se fabrica en forma de una cinta gruesa, donde la matriz de polímero se calienta mediante semiconductores paralelos.

Dicho sistema está diseñado para la autoconservación, es decir, los semiconductores regulan su temperatura de calentamiento de forma independiente, por lo tanto, el desgaste de este sistema es en principio imposible. Además, dicho cable se puede cortar en cualquier lugar, si su longitud excede lo requerido, pero no se puede torcer.

La poliolefina modificada, que se aplica en dos capas sobre el cable calefactor, crea una excelente protección mecánica contra la abrasión y los impactos, sustancias químicas activas (disolventes, acetones, productos derivados del petróleo) y también sirve como un excelente dieléctrico.

Si desea comprar un cable resistivo de este tipo, no olvide que su precio es mucho más alto que el de PNSV, pero está totalmente liberado del control de la temperatura y el voltaje.

Instalación y cálculo preliminar.

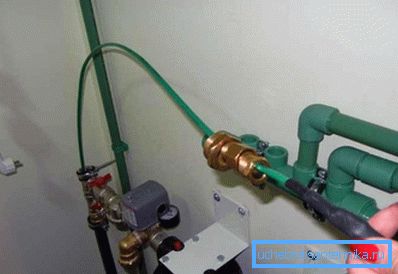

Cable resistivo se inserta en el tubo.

Al elegir un dispositivo resistivo, deberá tener en cuenta tres parámetros básicos para su instalación:

  • El diámetro de la tubería de agua;
  • El material del que está hecha la tubería;
  • La capacidad potencial de aislamiento térmico sobre el cable.
Diámetro de la tubería
Indicadores en mm 15 20 25 32 40 50 65
Figuras en pulgadas 1/2 3/4 1.0 1 1/4 1 1/2 2.0 2 1/2
Espesor mínimo de aislamiento de superficie.
Indicadores en mm 20 20 30 30 40 50 65

Tabla de relaciones entre el diámetro de la tubería y el espesor del aislamiento de terceros

Nota Al calentar una tubería con un cable resistivo, el manual de instalación también proporciona aislamiento térmico adicional con espuma de plástico, espuma de polietileno extruido o lana mineral. De lo contrario, la mitad de la energía se desperdiciará, es decir, irá al espacio.

Método de instalación exterior.
  • La instalación de un cable de calentamiento resistivo se puede realizar de dos maneras: externa e interna. La colocación externa se puede hacer de varias maneras: pase el cable en línea recta en un lado de la tubería, o dos cintas en ambos lados, pero también puede colocarlo en una línea ondulada e incluso enrollarlo, pero la última opción causará muchos problemas. Dicho montaje en superficie se realiza principalmente en los casos en que el suministro de agua o el sistema de alcantarillado ya ha sido montado y puesto en funcionamiento.
Disposición interior de la instalación
  • Cuando compre un cable calefactor resistivo para instalación en interiores, debe asegurarse de vender todo el kit, que, además del cable, incluye un manguito con un casquillo para sellar la entrada, así como un kit de corte para la conexión.. Antes de comenzar a limpiar los extremos, debe colocar un manguito roscado en el cable y luego la glándula, que debe presionarse contra la cubierta de poliolefina (protección contra fugas).

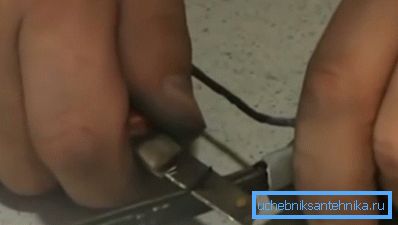

Corte de cable
  • En primer lugar, tendrá que estirar el extremo de la trenza blindada, y para ello, limpie la cubierta de poliolefina unos 30-40 mm y gire la pantalla en forma de flagelo; la necesitará para la conexión a tierra. Después de eso, retire la siguiente capa de poliolefina en 15-20 mm para limpiar los extremos de calentamiento, como se muestra en la foto superior, solo asegúrese de que el suelo no tenga la oportunidad de contactar la matriz de calentamiento.
  • Ahora comienza a cortar la matriz y para esto es mejor girar el cable de lado y con cuidado, como si estuviera afilando un lápiz, primero retire el aislamiento de un lado y luego del otro.. Después de eso, disuelva los alambres de cobre en los lados y corte el aislamiento del medio. No intente hacer lo contrario, la matriz es bastante dura y es mejor eliminarlo de esta manera.
Haz de cables
  • Para conectar las dos piezas, necesitará un adaptador de dos canales del kit, cuyos rebajes se llenan previamente con sellador, que también viene con el equipo. En los extremos del cable también se colocan el primer plástico y luego los tubos de metal, que se aplanan con pinzas en forma de terminales, que se insertan en un protector o una caja especial, como en la imagen superior. Después de eso, coloque el cable dentro de la tubería a través de la T y apriete el manguito de sellado que colocó al principio.

Recomendación Cuando elija un cable resistivo para calentar las tuberías de agua, debe prestar atención a la certificación de aislamiento: debe ser adecuado para el uso de alimentos. Si no existe tal certificado, entonces el cable solo se puede usar para la instalación en el sistema de alcantarillado.

Conclusión

Después de la instalación, debe sellar el extremo del cable con sus propias manos y para hacer esto, divídalo, así como para la conexión. Solo en este caso necesita hacer los extremos de diferentes longitudes, es decir, cortar uno por encima de los otros 5 mm junto con el troquel y rellenar con sellador.
