Cable de calentamiento para tuberías: características de

19-10-2018
Tubos

En este artículo hablaremos sobre qué es un cable calefactor para tuberías, cuál es su dispositivo y cómo se puede usar para evitar la congelación de la tubería. Teniendo en cuenta las condiciones climáticas típicas para el funcionamiento de las tuberías en la Federación de Rusia, es posible evitar su congelación y su posterior fallo en la estación fría, calentando el medio líquido transportado.

El uso de un cable especial permite no solo excluir la probabilidad de formación de atascos de hielo y mantener los parámetros de presión requeridos, sino también reducir significativamente la profundidad de las tuberías de agua.

En la foto, cableado de dos hilos a lo largo de la tubería de alcantarillado.

Variedad de cable calefactor

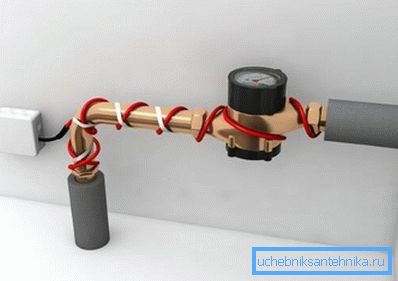

Sistema de calentamiento del hogar

El cable de calentamiento oportuno para tuberías en el mercado está representado por una amplia gama de productos de fabricantes extranjeros y nacionales. Y es por eso que es tan importante entender qué producto, para qué fines está destinado y qué se debe comprar, y qué es mejor rechazar.

Convencionalmente, se presenta todo el cable para calentar tuberías de agua:

  • modificación resistiva;
  • Modificación autoajustable.

Ambos tipos de calefacción tienen características únicas que deben tenerse en cuenta al elegir e instalar. Considere las características técnicas y operativas de ambas modificaciones lo más detalladas posible.

Cable resistivo

Esquema de instalación de cable resistivo

Un cable resistivo para calentar tuberías es uno, generalmente dos, conductores delgados en forma de espiral recubiertos con aislamiento de polímero. La principal ventaja de esta opción es un precio razonable.

Importante: El cable presentado a la venta, se realiza por segmentos de cierta longitud con la resistencia correspondiente. Por lo tanto, es necesario seleccionar inmediatamente el tamaño apropiado, ya que no será posible cortar el cable comprado en una longitud arbitraria.

La conexión de un solo cable se realiza desde ambos extremos. La fuerte modificación de un extremo está cortocircuitada, y desde el otro extremo está conectada con las manos a la fuente de alimentación. La elección de un cable fuerte es más preferible, ya que necesita la mitad que en el caso de un cable de un solo núcleo.

Una versión tecnológicamente avanzada de cable de calentamiento resistivo es un cable de sección zonal. Estructuralmente, el sistema es un cable principal, a lo largo del cual se ubican dos cables con baja resistencia.

Entre estos cables, a cierta distancia entre sí, se conectan segmentos de conductores en espiral. La modificación zonal del cable de calefacción es más costosa que la analógica habitual, sin embargo, dicho cable, si es necesario, puede cortarse de acuerdo con una longitud adecuada.

Las desventajas de los cables resistivos incluyen la posibilidad de sobrecalentamiento, la probabilidad de zonas frías, tanto al principio como al final del circuito.

Entre las ventajas destacamos cualidades tales como:

  • bajo precio;
  • poder constante a largo plazo;
  • probabilidad cero de corriente de arranque;
  • facilidad de instalación;
  • fiabilidad y durabilidad del sistema en su conjunto;
  • Seguridad operacional.

Cable autorregulador

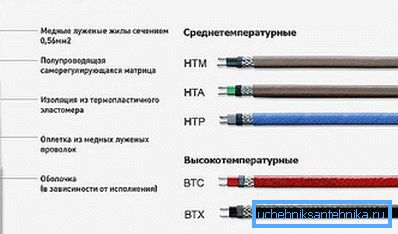

Principales modificaciones del cable autorregulador.

Un cable autorregulador para calentar tuberías consta de dos conductores encerrados en una cubierta de polímero común. De acuerdo con los cambios de temperatura ambiente en la resistencia de los conductores, como resultado, la salida de calor se regula en cada punto del cable automáticamente.

Este tipo de cable se fabrica adaptado a una temperatura específica, por ejemplo, puede comprar una modificación diseñada para la temperatura del hielo de fusión.

Los cables están marcados con la marca apropiada, en la que se indican indicadores como la potencia de un medidor en funcionamiento a una temperatura de + 10 ° C y la potencia a una temperatura ambiente negativa.

Los cables de este tipo son económicos, confiables y de funcionamiento seguro. El cable se puede cortar a la longitud deseada, lo que elimina el desperdicio de material durante la instalación.

Importante: los sistemas de calefacción autorregulados requieren un enfoque profesional para los trabajos de instalación. En caso de una instalación de calidad insuficiente del extremo y de los manguitos adaptadores, es posible que falle todo el sistema de calefacción.

Operación de cableado resistivo

Este tipo de cableado funciona como un calentador eléctrico normal y, por lo tanto, la instalación y el funcionamiento del dispositivo no parecen ser particularmente difíciles.

Como ya se mencionó, de acuerdo con el método de conexión a la fuente de alimentación, el cableado resistivo se divide en un solo núcleo y dos núcleos:

  1. Alambre de calefacción de un solo núcleo - Este es un solo conductor, cubierto con aislamiento, protegido por una trenza y una cubierta de polímero superior, que proporciona el grado de hermeticidad requerido.

Dado que el cable está conectado en ambos lados, debe estar en bucle, con el resultado de que ambos extremos se encuentran en el mismo lugar donde se realiza la conexión. El método más racional de instalación es la instalación en ambos lados de la tubería.

El cableado resistivo de un solo núcleo solo se puede colocar en el exterior y existen varias buenas razones para ello:

  • Colocar el cable de un solo núcleo en la cavidad de la tubería tomará el doble del volumen, lo que probablemente resulte en una disminución de la presión del agua y bloqueos subsiguientes;
  • Lo más probable es que la disposición interna se convierta en un entrelazado del cable, lo que, muy probablemente, llevará a su sobrecalentamiento y falla subsiguiente.
  1. Precalentar la tubería con un cable de doble núcleo es un orden de magnitud más eficiente y fácil.. El calentamiento se realiza en dos venas y, por lo tanto, no es necesario diseñar un bucle.

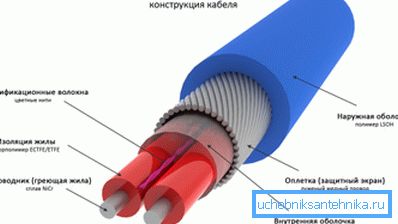

La estructura del fuerte cable de calor resistivo.

Esta ventaja hace posible colocar el cableado con el mismo éxito tanto fuera como dentro de la tubería. Debido al hecho de que los cables están conectados entre sí en una trenza, la ubicación del cableado dentro de la tubería no afectará la presión y no causará obstrucciones.

Las instrucciones de instalación para un cable calefactor de dos hilos implican la inserción de una T en un tubo. La toma perpendicular se utiliza para insertar el cable resistivo hacia adentro. Para que el agua que pasa por las tuberías no salga, se instala un acoplamiento hermético especial en esta salida.

Conclusión

Ahora sabes lo que es un cableado para calentar la tubería. Guiado por la información anterior, puede proteger la tubería contra la congelación y garantizar la máxima eficiencia de su funcionamiento.

Puede encontrar más información útil sobre cómo calentar tuberías con un cable al ver el video en este artículo.
