Cable de calefacción para alcantarillado y plomería: métodos

En los casos en que los propietarios simplemente no tienen la oportunidad de colocar tuberías por encima del nivel de congelación del suelo, existe una necesidad urgente de organizar el calentamiento de las tuberías de aguas residuales desde dentro o fuera en la temporada de invierno.

Por supuesto, es más conveniente colocar el gasoducto por debajo de este nivel, pero si hay circunstancias que no lo permiten, entonces es necesario usar elementos de calefacción adicionales.

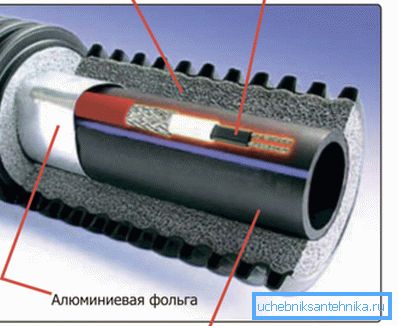

Diagrama de instalación

Tipos de tuberías que necesitan calefacción.

A menudo es necesario calentar tuberías de alcantarillado de los siguientes tipos:

  • Tubería de alcantarillado externa utilizada para drenar las aguas residuales en un tanque séptico o en una planta de tratamiento de tipo local:
  • Tubos utilizados para drenar el agua de lavado de los filtros de limpieza;
  • Una tubería que proporciona comunicación entre el tanque séptico de la alcantarilla y los campos de drenaje o pozo de filtración.

Métodos de calentamiento de tuberías.

Los métodos más populares y de uso frecuente para calentar aguas residuales son los siguientes:

  1. Sistema de alcantarillado con calefacción por cable;
  2. Tubería tendida de elementos equipados con su propio sistema de calefacción dentro de la tubería.

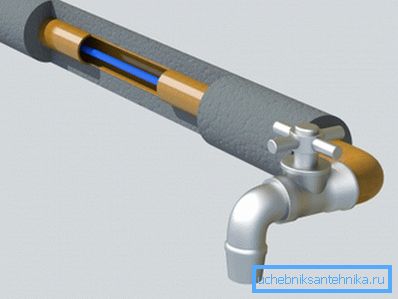

Calentamiento interno

Calentamiento de aguas residuales con cable.

Durante la búsqueda de la respuesta a la pregunta de cómo calentar el sistema de alcantarillado en una casa privada, cada propietario desea utilizar el elemento de calefacción más confiable y duradero, que es un cable autorregulador, que funciona según el principio de la cinta de calentamiento.

Las peculiaridades de usar este método incluyen:

  • La potencia de este tipo de calentador es de aproximadamente 33 W por 1 metro de tubería;
  • En su colocación se utiliza la cinta de refuerzo con polvo de aluminio sobre una base adhesiva;
  • Puedes cortarlo en trozos de cualquier longitud deseada;
  • Si la longitud de la tubería que necesita calefacción es inferior a 80 metros, un cable de esa longitud se puede conectar directamente a una toma de corriente o a un panel eléctrico sin dispositivos adicionales.

Consejo Este tipo de calentador no se recomienda para crear calefacción interna. La junta interna solo puede ser una medida temporal en caso de emergencia.

Proceso de conexion

Elementos principales

Las instrucciones para conectar el cable calefactor con sus propias manos consisten en los siguientes pasos:

  1. Un tubo termorretráctil de gran diámetro se coloca en uno de los extremos del cable calefactor;
  2. El extremo se despoja del aislamiento y para una longitud de aproximadamente 5 cm, la trenza se retira para una longitud de 1 cm;
  3. Los cables del cable calefactor se separan y retiran de sus extremos con un aislamiento de una longitud de 4 cm;
  4. En el cable mismo se colocan en un tubo termorretráctil de tamaño mediano, y también se colocan tubos retráctiles de pequeño diámetro en cada cable;
  5. Sosteniendo el tubo retráctil con pinzas, lo calentamos con un secador de construcción;

Consejo Si el secador de pelo del edificio no estaba a la mano, puede encogerse usando una llama abierta. Por ejemplo, el encendedor habitual.

  1. Limpiamos los extremos de los alambres a 0.6 cm;
  2. La trenza torcida se coloca en un tubo de metal, después de lo cual lo sujetamos;
  3. Hacemos pelar el cable eléctrico del aislamiento para una longitud de 8 cm;
  4. Separamos los cables del cable eléctrico. El cable de tierra deja la misma longitud que el resto se corta por 3-4 cm;
  5. Limpiamos cada hilo de comida en 6 cm;
  6. Hacemos conexión de cables de cable eléctrico y calefacción:

Consejo Se recomienda esta conexión utilizando un tubo termorretráctil con una funda de metal en el centro.

  1. Después de la conexión, el manguito se sujeta y el tubo se asienta con un secador de pelo;
  2. Los lugares donde se conectan los cables de alimentación deben estar aislados con cinta aislante;
  3. Hacemos la conexión de la trenza metálica, colocamos su extremo en el manguito metálico, después de conectar el manguito debe estar sujeto;
  4. La unión de la trenza debe estar aislada con cinta aislante;
  5. La unión está cubierta con un tubo retráctil de gran diámetro, que luego se asienta con un secador de pelo;
  6. El extremo libre del cable calefactor se extrae 0,6 cm, se retira la trenza metálica;
  7. Se coloca una tapa contraíble en el extremo del cable y también se encoge con un secador de pelo.
Diagrama de cableado

Instalación del elemento calefactor.

Para un funcionamiento del sistema de alta calidad, es necesario asegurar que no solo la conexión, el cable para calentar las tuberías de aguas residuales también debe estar correctamente instalado.

El proceso de fijación del elemento calefactor a la tubería debe realizarse con los siguientes requisitos:

  • El radio de curvatura debe exceder el valor mínimo permitido especificado en las instrucciones para cada tipo de cable;
  • No instale este elemento en superficies afiladas;
  • Antes de la instalación, debe asegurarse de la estanqueidad de la tubería;
  • No conecte un cable enrollado a la red;
  • Después de la instalación del elemento calefactor, es necesario aislar la tubería de alcantarillado.

Proceso de instalación

Hoy es posible utilizar una de las 2 opciones de instalación:

  1. La ubicación de uno o más elementos de calefacción a lo largo de la tubería paralelos entre sí. El precio del sistema de calefacción en este caso depende directamente de cuántos elementos de calefacción se utilizarán;
  2. Bobinado de la tubería como una espiral.

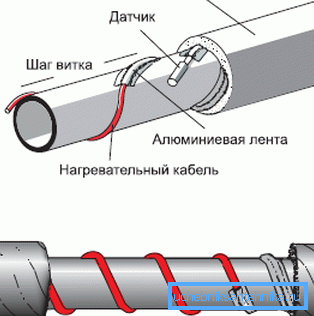

En la foto - sinuoso

Presta atencion El segundo tipo de instalación se utiliza en el caso de que la longitud del cable sea varias veces la longitud de la tubería.

La instalación en sí se lleva a cabo de la siguiente manera:

  • Para un calentamiento uniforme de las tuberías de plástico, se recomienda envolverlas previamente con papel de aluminio sobre una base adhesiva;
  • El elemento calefactor también se sujeta con cinta de aluminio;

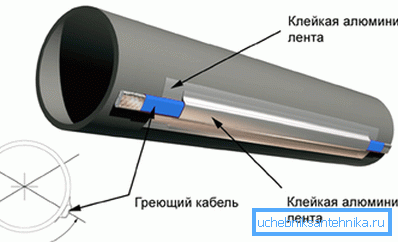

Utilizando cinta adhesiva

Presta atencion Cualquiera sea el método de sujetadores que elija, recuerde que la supresión de un calentador resistivo es simplemente inaceptable.

  • El aislamiento térmico de la tubería se realiza de tal manera que excluye la entrada de humedad. Si es necesario, envuelva los tubos con material de impermeabilización adicional;
  • El sensor térmico está unido a la tubería con una cinta adhesiva de aluminio.

En conclusión

Tubería caliente

Al implementar todos los consejos, recomendaciones e instrucciones descritas anteriormente, podrá proporcionar su propio sistema de alcantarillado con el calentamiento adecuado, y las tuberías no se congelarán incluso en las heladas más severas. Y el video de este artículo le brindará más información sobre cómo proteger el conducto de alcantarillado de las heladas invernales.
