Cable calefactor para tuberías: 3 tipos de dispositivos para

07-10-2018
Tubos

El cable de calentamiento de agua para tuberías puede ser una excelente solución en una situación en la que es necesario proteger su contenido de la exposición a bajas temperaturas. Por supuesto, la operación de tales sistemas requiere cantidades bastante grandes de electricidad, pero en algunos casos tales costos están bastante justificados.

Para que pueda navegar en toda la variedad de productos de cable y aplicar correctamente los modelos elegidos, en las siguientes secciones le proporcionaremos la información más relevante sobre este tema.

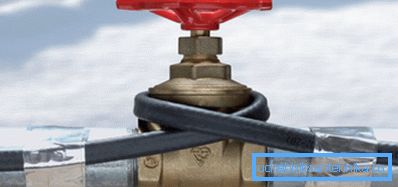

Sistema de calentamiento activo

Protección de tubería fría

La colocación de tuberías al aire libre y en locales sin calefacción (en áticos, sótanos, etc.) debe ir acompañada de medidas de protección contra bajas temperaturas. El hecho es que en el frío el líquido se congela, y esto, a su vez, puede llevar a un bloqueo total o parcial de la tubería, y algunas veces a su ruptura.

Para prevenir tales problemas se suelen utilizar de las siguientes maneras:

  • Puedes colocar tuberías bajo tierra congelando. Como regla general, en una zona templada a una profundidad de aproximadamente 1,5 m, la temperatura positiva se mantiene incluso en las heladas severas, por lo que no hay que preocuparse por la congelación del agua.

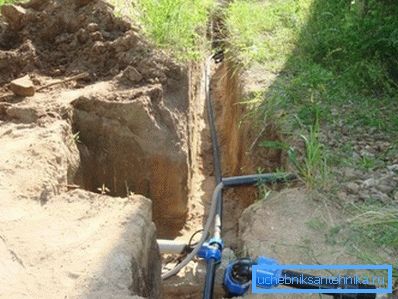

Fotos de tuberías tendidas en la zanja profunda.

Presta atencion En las regiones del norte, las tuberías deben enterrarse mucho más fuerte, y en la zona de permafrost este método generalmente no es aplicable.

  • Con colocación abierta, así como cuando se coloca a poca profundidad de comunicación, envuelve materiales aislantes. La mayoría de las veces, las cubiertas de lana de vidrio o lana mineral se utilizan para esto, pero recientemente las construcciones de poliestireno de espuma también se han vuelto populares.
  • Finalmente, se puede instalar un cable especial en la superficie de la tubería (o en su interior) para garantizar la protección contra heladas.. Con el paso de la corriente eléctrica, este cable se calienta, dando una parte significativa del calor a la tubería y su contenido.
Instalación de cubiertas aislantes.

A pesar de la complejidad suficiente en la implementación y los altos costos, el tercer método es el más efectivo. Por esta razón, las tuberías de calefacción por cable se utilizan donde se exigen mayores exigencias a la estabilidad del suministro de agua y los sistemas de alcantarillado.

Tipos de cables

Resistiva

El sistema más simple que se usa para mantener la temperatura óptima de la tubería es un cable resistivo.

Su diseño incluye los siguientes elementos:

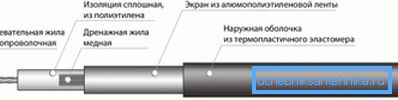

Diagrama de un dispositivo calentador resistivo
  • Conductor libre de nicrom con resistencia fija. Con el paso de la corriente se calienta, siendo la principal fuente de calor.

Presta atencion Dependiendo de la cantidad de tales conductores, se distinguen los modelos de un solo núcleo y de dos núcleos.

  • Aislamiento de fotopolímero que protege al conductor del circuito y proporciona transferencia de calor a la trenza.
  • Una trenza hecha de alambre de cobre que realiza la función de distribución uniforme del calor residencial conductor seleccionado. También puede ser una capa protectora.
  • Aislamiento externo con buena conductividad térmica. Evita la corrosión de las piezas de cobre y nicrom, protegiéndolas de la humedad y la intemperie.

Una característica clave de un cable resistivo es que se enciende y apaga usando un termostato separado. Las funciones de este dispositivo se regulan en modo automático de acuerdo con las lecturas de los sensores de temperatura instalados.

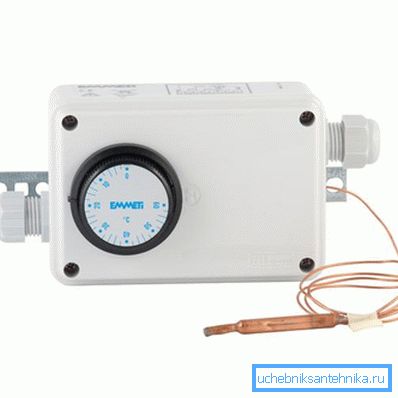

Termostato con sensor interno.

La presencia de un termostato y los indicadores de temperatura hacen que el sistema sea bastante vulnerable. Cuando al menos uno de estos nodos se desconecta o falla, el cable entra en modo de operación continua y, como resultado, falla rápidamente debido al sobrecalentamiento.

Autorregulación

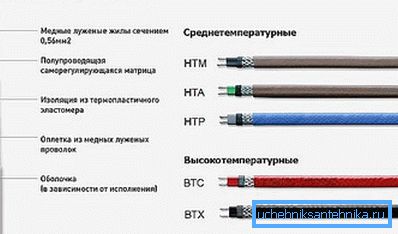

Apariencia y marcaje.

Los inconvenientes descritos anteriormente carecen de sistemas de autorregulación para calentar tuberías:

  • Al igual que con los cables resistivos, la fuente de calefacción son los cables conductores de nicrom o aleaciones similares.
  • Las venas se colocan en los canales de aislamiento de polímeros con alta conductividad térmica.
  • Una matriz semiconductora se ubica entre los canales, dependiendo de la temperatura: cuanto más se calienta, se forman en ella rutas menos conductoras.
  • Por lo tanto, el ajuste del cable se realiza automáticamente: cuando la tubería se enfría, la matriz conduce la corriente de manera intensiva y los conductores se calientan más. Cuanto mayor sea el aumento de temperatura, más bajas serán las propiedades del conductor del cable, por lo que se minimiza el riesgo de sobrecalentamiento y fusión de los conductores.

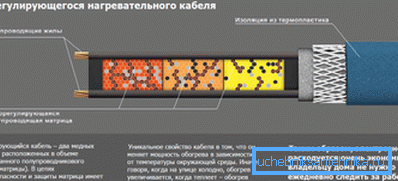

El dispositivo y el principio del conductor autorregulador.

Presta atencion Un polo adicional de tal sistema es la ausencia de un termostato y sensores.

La principal desventaja de los calentadores autorregulados es su precio relativamente alto (alrededor de 200 rublos por metro lineal). Sin embargo, la confiabilidad del sistema generalmente compensa tales costos.

Interno

Un grupo separado de dispositivos consiste en cables internos.

A diferencia de los más populares para exteriores, se montan directamente en la cavidad de la tubería y se caracterizan por una eficiencia mucho mayor debido a la minimización de las pérdidas de calor.

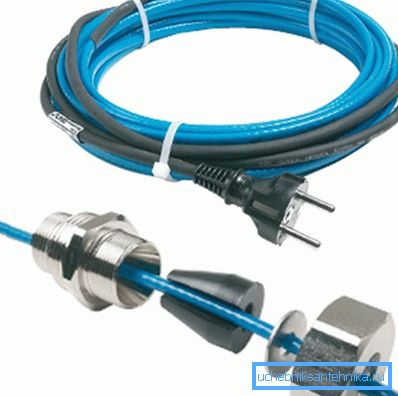

Cable de calefacción para el suministro de agua dentro de la tubería con un enchufe para conectar a la red y un juego de manguitos de montaje
  • Como la principal fuente de calor, generalmente se utiliza un cable de calefacción autorregulador especial para la instalación dentro de la tubería. Tales modelos están equipados con un aislamiento más denso con buenas propiedades a prueba de humedad, lo que les permite proteger los conductores de metal y las matrices del circuito.
  • Los modelos resistivos también se pueden usar para la instalación en interiores, pero esta es la excepción y no la regla.
  • Además del propio cable, usualmente se incluyen en el kit del sistema de calefacción acoplamientos y prensaestopas especiales para la instalación en la tubería.
  • El dispositivo se alimenta a través de una red de 220V. A veces, la instrucción recomienda conectar los conductores a través de una fuente de alimentación ininterrumpible para mantenerlos en condiciones de funcionamiento durante un corte de energía.

Tecnicas de instalacion

Instalación al aire libre

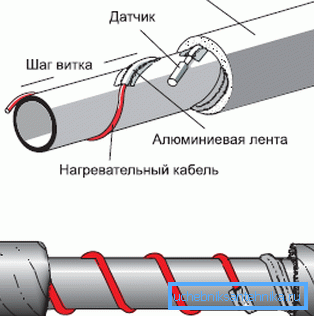

Conductor pegado

Los conductores externos e internos se pueden instalar a mano.

De hecho, la instalación no presenta dificultades particulares, solo debe seguir algunas reglas simples:

  • Para casas privadas, elegimos un modelo con una potencia de 30 a 60 W / m; en la zona templada, simplemente ya no es necesario.
  • Limpie la tubería de suciedad, polvo y óxido. Para la transferencia de calor más eficiente, necesitamos que el conductor se ajuste firmemente al metal o plástico.

Sugerencia Si la tubería de polímero se calienta, antes de instalar los elementos de transferencia de calor, la tubería debe envolverse con material laminado. Por lo tanto, el calor se distribuirá de manera más uniforme y el riesgo de derretir el PVC o el polipropileno se reducirá al mínimo.

  • Colocamos el cable a lo largo de la tubería (con una línea recta u ondulada) o enrollamos una espiral en incrementos de hasta 40 cm. Cuando se usan modelos resistivos, en ningún caso permitimos que los conductores se crucen: explotarán muy rápidamente en el punto de contacto.
  • Cada 20 cm fijamos el conductor con la ayuda de una cinta adhesiva metalizada o un vendaje especial resistente al calor.
  • Para reducir la pérdida de calor, pegamos el cable en la parte superior con una cinta de aluminio sobre una base de polímero, después de lo cual lo superponemos con una cubierta aislante térmica.

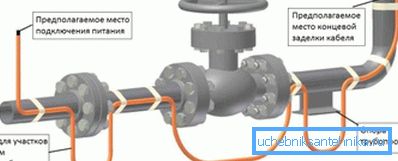

Instalación en una tubería industrial.

Instalacion interior

La instalación interna es algo más complicada:

  • Seleccionamos un modelo cuya longitud corresponde a la longitud del segmento de tubería calentada. Aquí es necesario tener en cuenta que el conductor no debe pasar a través de las válvulas y planificar la instalación con este hecho en mente.

Sugerencia Dichos sistemas solo se pueden utilizar en tuberías con un diámetro interno de 20 mm y más.

  • Cortamos la te de una sección transversal adecuada en el tubo en el punto de entrada del cable.
  • Entramos el conductor en el tubo, asegurándonos de que la parte de calentamiento esté completamente oculta en el lumen.
  • Fije el dispositivo en el tee con los accesorios y adaptadores incluidos.
  • Conectamos el calentador a la red eléctrica mediante un enchufe o un cuadro de distribución.

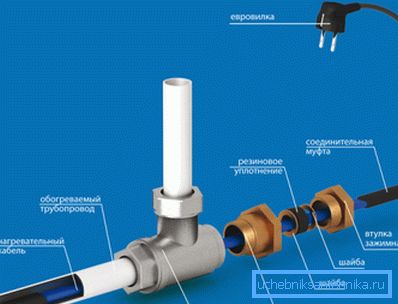

Diagrama de instalación interior

Si se usó un cable autorregulador, la ejecución de la prueba se puede realizar en cualquier situación. Pero es deseable probar modelos resistivos y usarlos solo cuando se llenan todas las tuberías con agua, de lo contrario, el riesgo de sobrecalentamiento aumenta significativamente.

Conclusión

Aplicando un cable de calefacción para tuberías (como a veces se llama cable de calefacción), evitamos que el agua se congele en invierno. Y esto significa que ni la reducción de la presión, ni las ráfagas de suministro de agua y aguas residuales no serán terribles para nosotros, incluso en las heladas más severas. Puede obtener más información sobre el principio de funcionamiento y el método de instalación de los dispositivos descritos en el video de este artículo.
