Cable calefactor para drenaje

En invierno, la formación de hielo en el techo a menudo ocurre, y el agua derretida se derrite y se congela para formar carámbanos colgantes. Pero esto no solo amenaza los accidentes, el agua congelada en la canaleta puede destruirla, porque el agua se expande cuando se congela. No se sorprenda si ve en su helada mañana de invierno que su sistema de drenaje ha estallado. En este caso, es necesario proceder a la reparación, y esto, a su vez, dará lugar a residuos imprevistos.

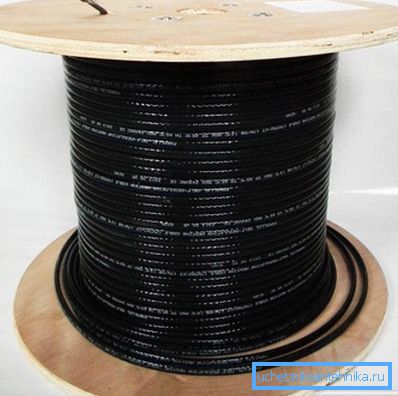

Cable calefactor Hank

Antes de que comience el frío invierno, se debe tener cuidado para asegurar que tales problemas no ocurran. Pero, ¿qué se puede hacer para que el líquido en los sistemas de drenaje no se congele y los carámbanos no se formen? Tendremos que organizar el desagüe de la calefacción. Esto no solo lo mantendrá intacto, sino que también lo protegerá a usted y a su hogar de los accidentes. Esto te ayudará a calentar el cable para el drenaje. Averigüemos qué cable de drenaje es mejor elegir y cómo puede calentar todo el sistema con sus propias manos.

Desde donde aparecen las heladas y los carámbanos.

Se derrite durante el día y se congela por la noche.

¿De dónde viene el hielo en el techo, porque en el invierno no llueve, y nadie vierte agua en el techo desde arriba? Dos factores influyen en la formación de escarcha.

Diferencia de temperatura día y noche.. Especialmente este factor tiene su influencia en el período temprano de la primavera, cuando durante el día la nieve se ve afectada por el calor solar y se derrite en el techo, fluyendo gradualmente hacia el sistema de drenaje del agua. Con el inicio de la noche, la temperatura del aire cambia, alcanzando un punto por debajo de cero, como resultado de lo cual el agua de fusión comienza a congelarse. Así es como se forma el hielo en las canaletas y tuberías. Lo mismo se aplica al alero del techo cuando los carámbanos cuelgan de él. Se recomienda que el diseño completo del desagüe no esté diseñado para soportar el peso adicional. Si no estalla en cierta parte de la expansión, puede romperse fácilmente, incapaz de soportar el peso del hielo. En este caso, tienes que cambiarlo completamente.

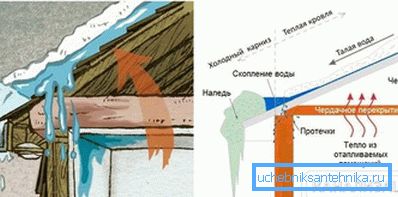

El efecto de un techo cálido.

El efecto de "techo caliente". A menudo, los desarrolladores hacen techos o áticos cálidos. Si el techo está mal aislado, puede producirse una pérdida de calor. Resulta que incluso en invierno, cuando la temperatura es inferior a cero, la nieve comienza a derretirse, ya que la habitación se calienta y, aunque un poco, la cubierta del techo se calienta. Bueno, entonces el esquema es el mismo que en el primer caso: cuando fluye hacia abajo, el agua se enfría y luego se congela nuevamente. Las consecuencias son las mismas. Pero en este caso, la instalación del cable calefactor en las tuberías de drenaje no elimina el problema en sí, sino las consecuencias: la formación de hielo y carámbanos. Por supuesto, es mejor resolver el problema en sí, y no un síntoma, calentando el techo.

Para evitar que el techo se caliente en el invierno, los profesionales aconsejan hacer un llamado techo frío cuando el ático ventilado no se calienta en el interior. Otro punto es realizar correctamente la torta de techado, donde el aislamiento se elige con suficiente grosor y hay un espacio de ventilación. Sin embargo, no es una garantía del 100% de que el problema se resolverá completamente. Para mayor confiabilidad, es mejor realizar el calentamiento del sistema de drenaje. Pero surge la pregunta, ¿qué cable es mejor elegir?

Elegir un cable calefactor

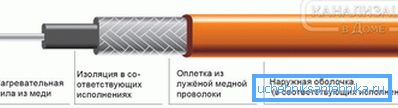

Diagrama del cable resistivo

Para evitar la formación de escarcha en los voladizos y en el sistema de drenaje, se utilizan cables de calefacción, que son cada vez más populares en la actualidad. Pero, ¿cómo elegir un cable de este tipo para que realice su tarea de manera efectiva y sea económico? Para empezar, debe tenerse en cuenta que existen dos tipos de cables de calefacción en el mercado que son adecuados para calentar los desagües:

  1. Cable resistivo. Parece un simple cable, que consiste en un conductor de metal cubierto con aislamiento. La peculiaridad del cable es que tiene una resistencia constante, una temperatura de calentamiento constante durante el funcionamiento y una potencia constante. El calentamiento del elemento se produce al conectar el cable a un circuito cerrado de electricidad, es decir, funciona desde la toma de corriente.
  2. Cable de autorregulación. Este tipo tiene un gran potencial para calentar el alero del techo y el sistema de drenaje de agua. Es más tecnológico que resistivo, y consiste en una matriz (un elemento de calefacción autorregulable), cubiertas aislantes internas y externas y una trenza protectora. La peculiaridad de un cable de este tipo es que la matriz reacciona a la temperatura ambiente y, cuando la temperatura se reduce o aumenta, cambia el grado de calentamiento.

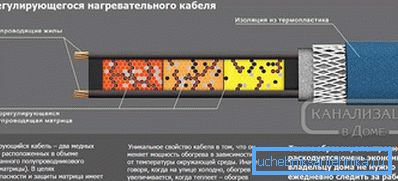

Autorregulación

Al elegir un cable para calefacción, debe tener en cuenta los detalles de la operación, ya que se verá afectado por el entorno externo y las temperaturas negativas. Preste atención a la cubierta de polímero exterior del producto que conserva su resistencia y hermeticidad en diversas condiciones. Los cables deben tener las siguientes características de rendimiento:

  • Trabajar a alta humedad. La influencia de la humedad, que siempre estará presente, no debe afectar el rendimiento de todo el sistema de calefacción. Debe aislar cuidadosamente las conexiones de los cables para asegurarse de que estén apretadas.
  • Alta resistencia mecánica. Un indicador importante, porque la funda protectora externa estará sujeta a varias influencias externas: este es el peso pesado de la capa de nieve, el granizo, las aves que quieren picotear el cable, etc. La cubierta debe soportar todas las cargas, preservando su integridad.

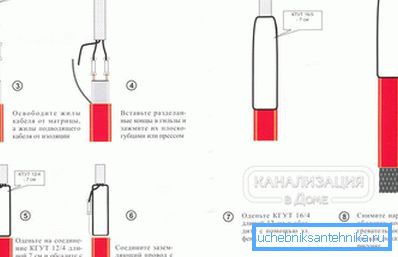

Reglas de instalación para cable autorregulador.

Cualquiera de los dos tipos de cables puede realizar de manera eficiente el calentamiento de desagües y salientes del techo, ya que cada uno de ellos tiene sus propias características, ventajas y desventajas. Para facilitar la tarea de seleccionar un producto, consideremos estas características.

Resistivo o autorregulador.

El principio de funcionamiento de los modelos resistivos es que cuando se enciende, la energía eléctrica se convierte en energía térmica. La principal diferencia de estos cables es su costo y confiabilidad asequibles durante la operación. El hecho es que el diseño del cable es bastante simple. Hay modelos de un solo núcleo (baja potencia y fuerte) con mayor potencia. Más a menudo, estos conductores están hechos de alambre de cobre. Sin embargo, para que durante el trabajo no cause radiación electromagnética, se proporciona una cubierta protectora especial. También realiza la función de puesta a tierra del cable. Para proteger los cables de influencias externas y evitar cortocircuitos, se proporciona una funda de polímero externa.

Cable resistivo simple y doble

Debido a la fuerza de la corriente eléctrica que atraviesa los conductores, la superficie del cable se calienta, como resultado de lo cual emite calor al ambiente externo, en nuestro caso, al canal y al alero del techo para derretir la nieve. Consideremos también algunas características del funcionamiento de estos elementos de calefacción:

  1. La longitud máxima de un cable de este tipo es de unos 200 m.
  2. Cortar el cable, una vez más conectarlo, está prohibido, ya que puede afectar su rendimiento. Se recomienda realizar todos los cálculos de antemano, averiguar el metraje total que necesita y seleccionar la longitud óptima del cable sólido.
  3. Al comprar, es mucho más eficiente comprar un juego completo a la vez, en el que no solo está el cable en sí, sino también los dispositivos de control y la sujeción.

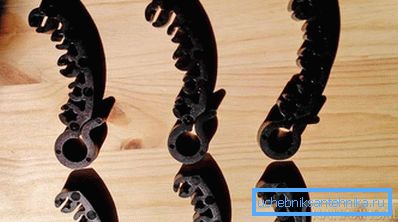

Fijaciones de drenaje

Estos cables tienen algunos inconvenientes significativos. Uno de ellos es el alto consumo de energía eléctrica, que afectará sus facturas de servicios públicos. Para garantizar un buen calentamiento, necesitamos modelos cuya potencia nominal oscile entre 100 y 180 W / m. Otra desventaja importante es que las condiciones en que se pueden ubicar las diferentes partes del cable son diferentes. Alguna área puede estar en el aire, otra debajo del follaje, la tercera debajo de la nieve, etc. Pero el problema es que la transferencia de calor de todo el cable es la misma. Por lo tanto, para derretir la nieve se necesita una cierta cantidad de calor, que se desperdiciará en otras áreas que no requieran ese calentamiento. Resulta que calentar el techo y el desagüe, usted está sufriendo algunas pérdidas y el calentamiento es ineficiente.

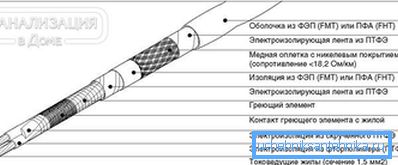

Cable de calefacción del área del dispositivo

Una alternativa es un tipo de tales cables con calentamiento por zonas del cable. Debido a las características de diseño, el calentamiento del cable no se produce en toda su superficie, sino solo en ciertas áreas. Otra solución es elegir cables con diferentes resistencias.

Sugerencia El precio promedio de dichos productos depende principalmente de su configuración y potencia. Por ejemplo, el cable más común sin equipo adicional se puede comprar por 100 rublos por 1 m.

Una cosa completamente diferente es un cable autorregulador. Esta opción es mucho más económica y más rentable. Es ideal para calentar drenajes, ya que la principal ventaja del cable es que consume menos energía y regula la potencia de la corriente en sí, dependiendo de la temperatura ambiente. También consta de dos cables conductores, creando un efecto resistivo. Solo estos cables están conectados por una matriz especial, que reacciona a las fluctuaciones de temperatura. Cuanto más baja es la temperatura, más se calienta el cable y viceversa.

Pero, hay un matiz importante relacionado con el calentamiento del drenaje con este cable. La principal desventaja de estos cables es su alto costo, por lo que la instalación de dicho cable para drenajes es muy costosa. Por que Porque en invierno la temperatura ambiente siempre bajará de cero. Resulta que el cable funcionará durante todo el día al máximo de su potencia, y prácticamente no habrá posibilidad de autorregulación. Como resultado, en términos de funcionalidad, la efectividad de dicho cable se reduce a un cable resistivo tradicional, pero solo pagó por él varias veces más caro.

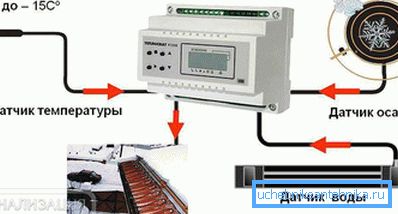

Sistema con termostato.

Sin embargo, esto se puede corregir si además adquiere una unidad de ajuste para la intensidad de la corriente entrante. Si cambia una unidad de este tipo con un sensor de temperatura, entonces puede ajustar la potencia de calefacción usted mismo, dependiendo de la temperatura del aire exterior, lo que le brinda posibilidades especiales.

Características del cable autorregulador:

  • gran valor Modelos medianos cuya potencia es de 15 W / m. te costará desde 210 rublos por 1 mp;
  • seguridad y fiabilidad;
  • economía y simplicidad;
  • Con el tiempo, el inserto de polímero se descompondrá, ya que tiene un cierto número de ciclos de trabajo. Después de eso, el grado de conducción de corriente disminuirá significativamente.

Teniendo en cuenta todos los factores enumerados anteriormente, puede decidir qué cable de calefacción prefiere. Todo depende de ti y de tu deseo. Los profesionales recomiendan combinar los cables autorreguladores con resistivos, entonces la eficiencia y la calidad de la calefacción aumentarán. Por ejemplo, se pueden usar cables resistivos en la parte del techo, que tienen una temperatura constante y calientan eficientemente el saliente de la nieve y el hielo. Pero los cables autorregulables se pueden montar en el sistema de drenaje en las canaletas.

Sugerencia Si hablamos del cálculo de la potencia y el consumo de energía de los cables, entonces para los modelos resistivos, la mejor opción son los productos cuya potencia es de 18–22 W / m. Al elegir cables autorregulados, preste atención a los modelos 15-30 W / m.

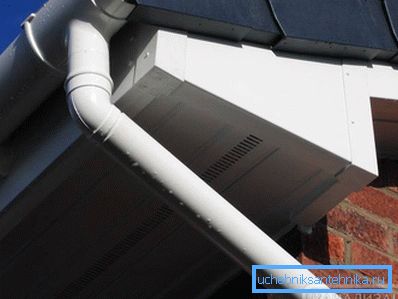

El desagüe de plástico puede estar dañado

Sugerencia Considere el hecho de que si su sistema de drenaje está hecho de materiales poliméricos, entonces la potencia máxima de dichos cables es de 17 W / m. y no mas De lo contrario, existe el riesgo de que el drenaje se dañe por el calor excesivo.

Todo lo que tiene que hacer es calcular la cantidad correcta de material y comprarlo en la tienda.

Componentes del sistema de calefacción para drenaje.

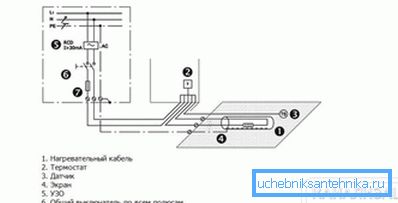

Componentes del sistema y conexión.

Debe saber que además de calentar directamente los cables, el sistema de calefacción incluye otros componentes:

  1. Sujetadores para fijar los cables en su lugar.
  2. Tablero de control Este dispositivo incluye: un interruptor automático trifásico, un dispositivo de protección para apagar el sistema con una sensibilidad de 30 mA, un contactor de cuatro polos, un interruptor automático monopolar para cada fase, un interruptor automático para el circuito del termostato y una lámpara de alarma.
  3. Componentes de la red de distribución: cables de alimentación que alimentan cables de calefacción, cables de señal que conectan los sensores del termostato al panel de control, cajas de cableado y acoplamientos para garantizar la estanqueidad de todas las conexiones.
  4. Termostato Para regular el funcionamiento de todo el sistema de cable para calefacción, puede utilizar dos tipos de dispositivos: un termostato directamente, que alimenta el sistema a un rango de temperatura dado, y una estación meteorológica. La diferencia de la estación meteorológica es que, además del rango de temperatura establecido, puede controlar la presencia de precipitaciones y su fusión en el techo. En su composición no solo hay un sensor de temperatura, sino también un sensor de humedad. Algunos modelos tienen un sensor de humedad y un sensor de temperatura en el interior.

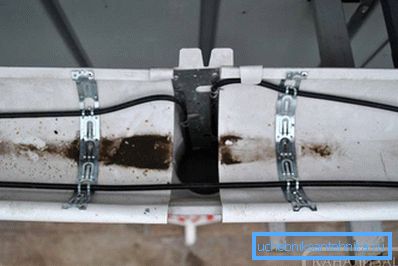

Instalación en canalones

El problema es que cuando se utiliza un termostato convencional en el sistema de cable, tendrá que controlar la situación: si hay precipitación en el techo, inicie el sistema manualmente y, si no lo está, apáguelo. Gracias a la estación meteorológica, todo el proceso de trabajo se puede automatizar fácilmente y el dispositivo puede retrasarse para apagarse. Pero aún así, si hablamos del precio, es más rentable comprar termostatos y hacer todo el trabajo manualmente. Ahora vamos a aprender cómo montar un sistema de este tipo personalmente.

Instalación de tecnología del sistema de calefacción.

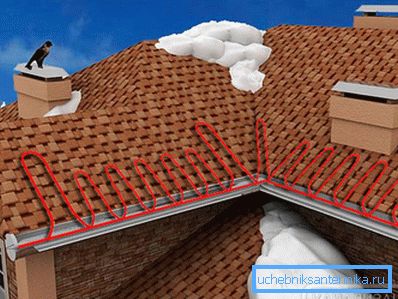

Tendido de serpientes

Para empezar, veamos en qué zonas se deben colocar los cables de calefacción para el sistema de drenaje de agua. Estos son principalmente lugares donde se desprende agua fundida y áreas donde se forma la escarcha. Cuales son estos lugares

  1. Canaletas. Es obligatorio colocar los cables de calefacción en los canales en uno o varios filamentos a lo largo de toda la longitud.
  2. Tuberías de drenaje, escape de las canaletas. Además, es necesario fortalecer los cráteres y la salida de las tuberías, donde el hielo se forma con mayor frecuencia. Por lo general, dos hilos de cable se colocan en la propia tubería.
  3. Endova techos. El cable está tendido hacia arriba y hacia abajo. La longitud se elige al menos 1 m desde el inicio del alero, pero se recomienda hacer esto por 2/3 de la longitud total del valle.
  4. Para evitar la formación de carámbanos y hielo en los aleros del techo, los cables se apilan utilizando el método de "serpiente". Este esquema incluye colocar un cable calefactor a lo largo del borde de la cornisa. Debe tenerse en cuenta que en superficies duras, el paso de una serpiente depende de la multiplicidad del patrón y de los techos blandos, dependiendo de la potencia que el cable da por metro cuadrado. La altura de tal triángulo se elige de modo que en la superficie que se calienta, no se forme una zona fría. De lo contrario, el hielo puede aparecer en esos lugares.
  5. Kapelnik en la línea de separación del líquido. Es necesario sujetar uno o dos hilos, dependiendo del tamaño y diseño del goteo.

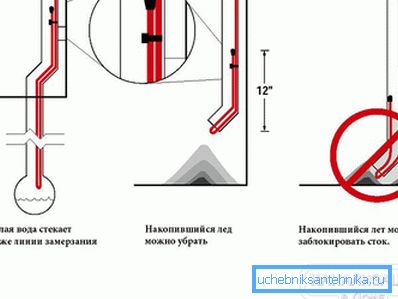

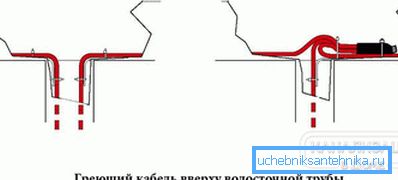

Instalación en el fondo del tubo de desagüe.
Instalación en el desagüe.

Y ahora veamos cómo equipar el drenaje del sistema de calefacción por cable. Debe instalar el sistema de acuerdo con las siguientes reglas:

  1. Para fijar el cable de calefacción en las canaletas, debe usar una cinta de montaje especial. Las tiras de cinta, instaladas a través, sostienen firmemente el cable en el canal. El paso de montaje de la cinta para diferentes cables es diferente. Por ejemplo, un cable autorregulador debe fijarse en incrementos de 50 cm, y un cable resistivo es de 25 cm. La cinta se fija en la canaleta con remaches, y para no romper la estanqueidad, estos lugares se tratan con sellador.
  2. En los tubos de desagüe, los cables se fijan con cinta de montaje o tubería termocontraíble. En el caso de que la altura de la tubería sea más de 6 m, se recomienda que el cable se conecte adicionalmente a un cable metálico en una funda aislante para transferirle toda la carga.
  3. Tubo de drenaje
    En el embudo y al final de la tubería, los cables de calefacción se unen utilizando la misma cinta de montaje con remaches.
  4. En el material del techo, el cable debe fijarse con cinta de montaje en el sellador. Hay otra opción: en un techo blando, la fijación se produce debido a los clips especiales SLT-C, que se sujetan con tornillos o clavos al techo. Pero existe la posibilidad de que el techo comience a gotear, por lo que todo debe sellarse con sellador de silicona. En el techo de metal, tales clips están unidos a las costillas.
  5. Antes de fijar los elementos del sistema de calefacción, debe inspeccionar todos los sitios de instalación. No deben ser objetos extraños, los bordes afilados pueden dañar el cable.
  6. Las secciones de los cables deben revisarse para verificar que cumplan con su longitud de zona de calentamiento.
  7. Si durante la verificación resulta que el cable es demasiado largo o no tiene la longitud suficiente, la sección debe cortarse, quitarse o agregarse, enmudecerse, expandirse y asegurarse.
  8. Después de eso, es necesario instalar las cajas de montaje, enrollarlas y calcular la resistencia de aislamiento de las secciones.
  9. A continuación se instala la instalación de los sensores del termostato, los cables de alimentación y de señal.
  10. La siguiente etapa es la instalación del panel de control.
  11. Ahora se mide la resistencia y los cables de potencia y señal están sonando.
  12. Para mayor confiabilidad, es necesario probar si el dispositivo de apagado de protección funciona.
  13. Después de eso, solo queda ajustar el termostato al rango de temperatura deseado y realizar una prueba de funcionamiento de todo el sistema.

Eso es todo, ahora su drenaje y el alero del techo se calientan, lo que le permitirá resolver el problema de la congelación del agua en estos lugares, así como la formación de nieve y carámbanos. Tenga cuidado haciendo todo el trabajo en altura. Utilice una escalera de mano confiable o andamios.

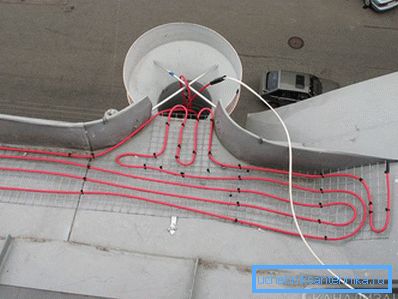

Ejemplo de instalación de cable calefactor

El video

Cómo instalar el cable PTC para calentar el drenaje, vea en el video:
