Tubos

La mayoría de las personas lejos de la plomería saben acerca de las aguas residuales de la ciudad solo que la tubería vertical en el baño se llama elevador, y la alcantarilla es algo incomprensible que se oculta en los pozos. Hoy tendremos que familiarizarnos con el dispositivo del sistema de residuos, desde el cableado interno hasta la planta de tratamiento. Así que vamos a empezar.

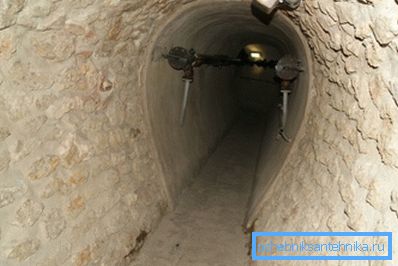

Una de las exhibiciones del museo de alcantarillado en París es el sitio del antiguo coleccionista.

Sistema intra-casa

Comencemos con la parte del sistema de eliminación de residuos, que se encuentra dentro de las paredes de la casa.

Peine

¿Qué es un peine de alcantarillado?

Este es el nombre del cableado interno. Su nombre se debe a la forma que caracteriza a los apartamentos con baño y cocina adyacentes: tres grifos en una tubería horizontal (para un fregadero, un lavabo y una bañera) realmente se parecen a un peine.

En el siglo pasado, hasta aproximadamente los años 80, el material tradicional para el peine era tubos de hierro fundido y accesorios de hierro fundido. Las conexiones quemadas se golpearon con un cabol (fibra orgánica impregnada con antiséptico) y se untaron con mortero de cemento. Con menos frecuencia, se usó sellado de azufre fundido para sellar los compuestos.

Por favor, tenga en cuenta: al retirar dichos compuestos con sus propias manos, deben calentarse con un secador de pelo, un quemador o un soplete. El trabajo se realiza sólo en una máscara de gas o respirador. La instrucción está relacionada con el hecho de que los humos son exclusivamente corrosivos: pueden causar parálisis respiratoria.

En las casas construidas a fines del siglo pasado, predominan los peines de PVC sólido. En los nuevos edificios de hoy, el sistema de alcantarillado dentro de los apartamentos se monta principalmente de las mismas tuberías de PVC; sin embargo, ahora se ha convertido en un equipo nacional y se está ejecutando en conexiones de zócalo con juntas tóricas de goma. Junto con el PVC, se usa polipropileno y, más raramente, polietileno.

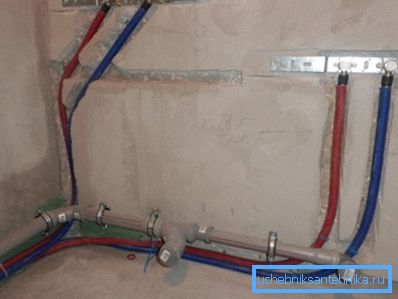

Peine de plástico moderno.

Risers

Combs, ubicado uno encima de los otros apartamentos, combina canalización de alcantarillado. La evolución de los materiales utilizados fue algo más corta que en el caso anterior: los constructores pasaron directamente de los elevadores de hierro fundido al plástico prefabricado.

El elevador se suministra con revisiones: escotillas para la limpieza de obstrucciones de alcantarillado.

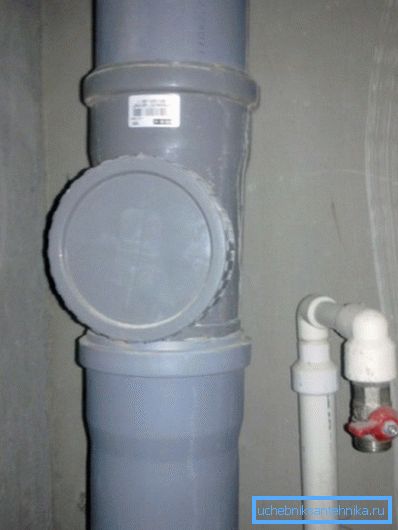

Tubo vertical prefabricado con una revisión para limpiar los bloqueos.

El diseño de las revisiones está normalizado; deben estar presentes:

  • En el primer piso del edificio;
  • En el piso superior;
  • Cuando los pisos de la casa más de cinco - cada tres pisos.

Desde arriba los elevadores están abiertos; Esto asegura la ventilación del sistema de alcantarillado. Es aceptable combinar varios elevadores con una salida de ventilador (ventilación) común.

Lezhnevka

La tabla del techo de la alcantarilla es un tubo horizontal que une varias canalizaciones verticales y pasa a la salida del pozo. Su colocación se realiza con una pendiente constante a lo largo de toda la longitud en la dirección de movimiento del efluente. Las contra-pendientes son inaceptables: se convertirán en lugares de constantes bloqueos.

La pendiente depende del diámetro del tubo:

Diámetro Pendiente, centímetros por metro.
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0.8

Al igual que con el elevador, el plano del techo de un edificio de apartamentos necesita una limpieza periódica.

Se instalan auditorías o, más convenientemente, tees oblicuos con grifos orientados contra el movimiento de los desagües:

  • Arrinconar (si no es posible limpiar la curva con otra revisión o te);
  • Con el diámetro del lecho de la tabla 100-150 mm - cada 15 metros;
  • Con un diámetro de 200 mm - cada 20 metros.

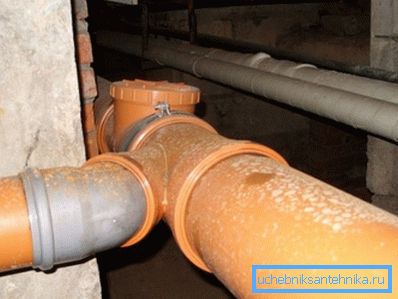

Revisión en el sitio directo de la cama del tablón.

Suelta al pozo.

Termina con una tabla. La liberación encaja en el suelo por debajo del nivel de congelación. Su inicio se entrega necesariamente con una camiseta o revisión para su limpieza.

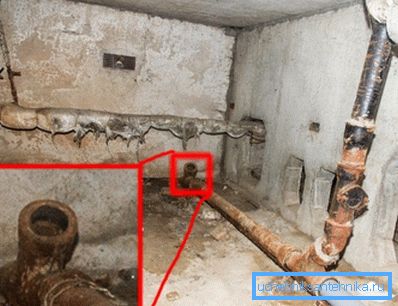

Tee antes del lanzamiento.

La longitud máxima de liberación desde la revisión hasta el eje del pozo está limitada por su diámetro:

Diámetro Longitud maxima
50 mm 8 m
100 mm 12 m
150 mm y más 15 m

Como regla general, para la colocación en el suelo se utiliza un tubo de hierro fundido. Su precio es notablemente más alto que el de cualquier tipo de plástico; pero la rigidez del anillo también es mucho más alta: la reducción del terreno por debajo del peso del automóvil no lo dañará.

Alcantarillado, colector

Bien

Las paredes del pozo de alcantarillado son generalmente anillos de concreto reforzado con costuras y grapas incrustadas en el mortero, lo que hace posible descender hacia él sin accesorios adicionales. Cubierta - escotilla de hierro fundido; bandeja inferior de hormigón.

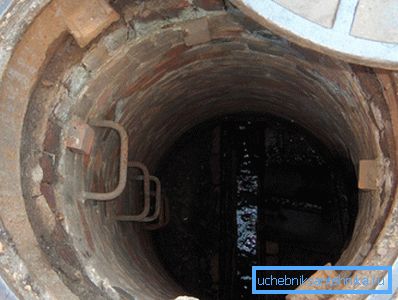

Esta, sin embargo, no es la única opción. En la foto - el antiguo pozo con paredes de ladrillo.

Como es fácil de adivinar, los pozos a lo largo del edificio de apartamentos están ubicados exactamente enfrente de las tiendas. Entre ellos, están conectados por un tubo de hierro fundido de gran diámetro (200-300 mm), colocado en el nivel inferior o ligeramente superior (en el caso de pozos diferenciales, que compensan la pendiente del área).

Importante: en los pozos profundos, el metano y otros gases producidos en el proceso de descomposición orgánica pueden acumularse. Por sí mismos, no son considerados altamente tóxicos; sin embargo, la cantidad mínima de oxígeno en el aire puede causar asfixia e incluso pérdida de conciencia. Al limpiar el tema se requiere o seguro de bandeja.

Todas las ramas de aguas residuales de la casa al colector se suministran con pozos. El paso entre ellos y en este caso depende del diámetro de la tubería.

Diámetro Distancia máxima entre pozos
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

Coleccionista

En términos simples, un colector es una tubería gruesa que lleva los desagües de toda la ciudad o sus áreas individuales a la planta de tratamiento de aguas residuales.

¿Qué materiales se pueden utilizar para su construcción?

  • Los más antiguos de los coleccionistas que funcionan actualmente están construidos con ladrillos..

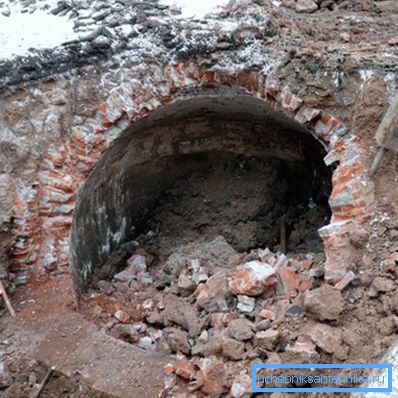

Las ruinas de un coleccionista de ladrillos.
  • La mayoría de las estructuras actuales están hechas de hormigón armado.. Además de la construcción de estructuras prefabricadas hechas de anillos, las alcantarillas de aguas residuales monolíticas a menudo se construyen en ciudades gigantes con sus enormes volúmenes de efluentes: el encofrado está lleno de concreto en el sitio.
  • Finalmente, las tuberías de plástico grandes se están volviendo populares últimamente.. El problema de la baja rigidez del anillo se resuelve con su fruncido. Para que la superficie corrugada no cree bloqueos, la tubería está hecha de dos capas, con una superficie interna lisa.

¿Cómo se conectan las alcantarillas y las aguas residuales de los microdistritos individuales? Con la ayuda del mismo pozo: le permite revisar el colector mismo y, si es necesario, limpiar los tubos de admisión.

En esos casos raros, cuando el terreno no permite el movimiento de aguas residuales por gravedad, se construye una alcantarilla a presión. Durante la construcción, se utilizan bombas fecales productivas y tuberías de polietileno a presión: si la despresurización de la tubería de gravedad no produce consecuencias graves, entonces un accidente en la alcantarilla con presión excesiva, como sabe, no decorará la ciudad.

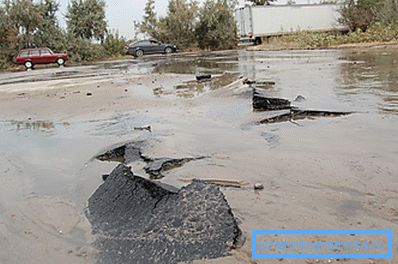

Las consecuencias del accidente en el colector de presión.

Conclusión

Consideraremos nuestro conocimiento del sistema de alcantarillado, aunque sea algo superficial. Como siempre, el video en este artículo ofrecerá al lector información adicional. ¡Éxitos!
