Acoplamientos y manguitos de tuberías: características y

Cualquier tubería necesita ser reparada tarde o temprano. En los sistemas completos, el reemplazo de cualquier parte individual está asociado con una serie de dificultades, por lo que muchos sistemas utilizan conexiones roscadas con acoplamientos y manguitos. En este artículo, veremos qué es, cómo se diferencian estas partes entre sí y cómo se instala la tubería con su ayuda.

Embrague

Información general

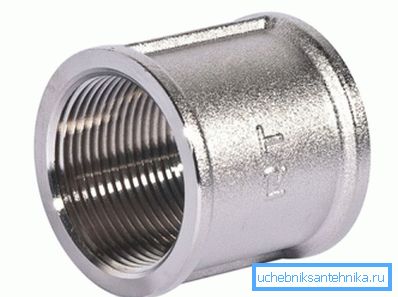

El acoplamiento es un accesorio de conexión cuyo diámetro interior es igual al diámetro exterior de la tubería. En ambos extremos de la pieza hay una rosca interna en la que se atornillan los tubos. La longitud de la rosca de la tubería es dos veces más corta que la conexión, lo que permite atornillarla a la misma profundidad.

Características de acoplamiento

Para poder realizar correctamente la conexión de la estructura mediante este ajuste, debe familiarizarse con su especificidad. Si examina con cuidado el hilo en la tubería, resulta que los últimos giros tienen una profundidad menor en el área donde el hilo entra en una superficie lisa. Estas bobinas se denominan trotar, que engancha el accesorio de conexión.

Por lo tanto, la pieza se enrolla en la carrera y se bloquea, después de lo cual el segundo tubo se atornilla en ella. Si resulta que la sección roscada de la tubería es más larga que el espacio libre de la conexión, el escape estará fuera de ella, como resultado de lo cual no se producirá una incautación, y el agua fluirá a través de los canales de rosca hacia el exterior.

Por lo tanto, después de instalar los tubos, debe haber un par de vueltas entre ellos. Esta regla debe ser observada al auto-enhebrarse.

A pesar del hecho de que el montaje del embrague es plegable, no será posible reemplazar ninguna sección particular de la tubería sin desmontar todo el sistema. Para simplificar esta tarea, en ciertas partes de la estructura, instalamos sgons, cuyo dispositivo consideraremos a continuación.

Sgony

Información general

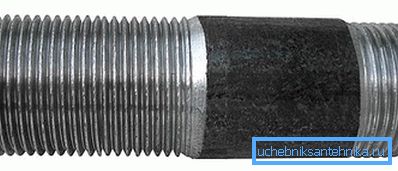

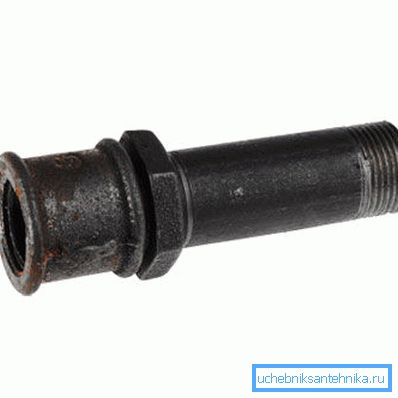

Sgon también es un accesorio de conexión, que, de hecho, es un tubo corto. Por un lado, la parte tiene una rosca corta para conectar al accesorio. En el otro extremo hay una rosca larga en la que se colocan una contratuerca y un acoplamiento completo para conectar los tubos.

Es deseable que el producto tenga una rosca suficientemente larga, ya que en caso de que las piezas no encajen en la sección roscada, será necesario aumentar la distancia entre los extremos unidos de la tubería y el delantero, lo que reducirá la resistencia de la conexión.

Debo decir que este elemento de conexión se utiliza con mayor frecuencia para el suministro de agua. Por este motivo, necesita una buena protección anticorrosión. Los más comunes son los siguientes tipos de unidades:

De acuerdo con GOST 6357-73, los tamaños de los racks de tuberías para tuberías pueden ser los siguientes:

Además, hay algunos tamaños intermedios. Naturalmente, los accesorios se seleccionan de acuerdo con el diámetro de la tubería.

Características de conexión

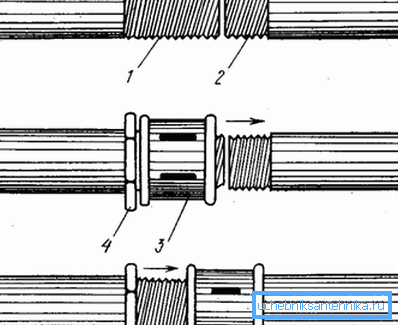

Las instrucciones para ensamblar la tubería son las siguientes:

• En primer lugar, el acoplamiento se enrolla en la tubería..
• Luego, el producto con el lado corto se atornilla en el accesorio de conexión. (En algunos casos, el enlace está conectado directamente). La conexión debe ser fuerte, por lo que es necesario torcer las piezas hasta que se detenga.
• En el extremo largo de la pieza necesita apretar la tuerca de seguridad.
• A continuación, desde el lado de la sección roscada larga, debe atornillar el accesorio de conexión al tope.
• Después de eso, es necesario llevar el extremo del sgón a la tubería y desenroscar el embrague para que gradualmente comience a moverse hacia la tubería.. Cuanto más precisamente coincidan los ejes de las partes, más fácil será completar la conexión.
• A continuación, la conexión se bloquea con una tuerca de seguridad, para esto, la tuerca de fijación debe girarse hacia el acoplamiento, dejando una distancia de varios centímetros.. El espacio resultante entre las partes debe rellenarse con hebras de lino, que se enrollan en la dirección de rotación de la tuerca. Después de eso, la tuerca de fijación se gira hasta que se detiene, como resultado de lo cual se sella la junta, y el agua no puede filtrarse.

Es mejor torcer la tuerca de seguridad con una llave, ya que sus bordes son bastante estrechos.

Presta atencion Para la estanqueidad de las uniones de la tubería en la rosca debe ser enrollado con cinta de humo.

Desmontaje de las características.

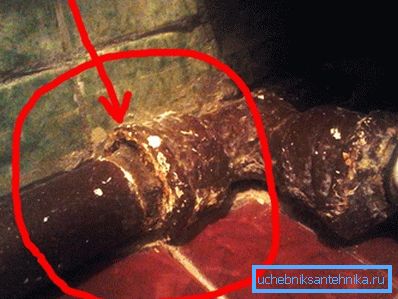

Las tuberías de gas y las tuberías de agua generalmente están pintadas para proteger contra la corrosión. La pintura puede prolongar la vida útil del sistema, sin embargo, después de eso es muy difícil desmontar las conexiones roscadas. Por lo tanto, es posible pintar áreas con rosca no más de una vez y, al desmontarlas, es necesario engrasarlas con grasa.

Si es necesario desmontar una sección de una estructura con elementos de conexión pintados repetidamente, primero es necesario quemar la pintura con un soplete o limpiarla mecánicamente, por ejemplo, con un cuchillo o un punzón.

La complejidad del desmontaje depende en gran medida del material de los accesorios. Por ejemplo, las piezas hechas de hierro dúctil están significativamente menos "fusionadas" con tubos de acero. Por lo tanto, en la mayoría de los casos se pueden desatornillar con una llave. Pero es improbable que el embrague de acero desenrosque la llave tenga éxito.

Presta atencion No es necesario reforzar la llave con una palanca, ya que puede estropearse sin destornillar la pieza.

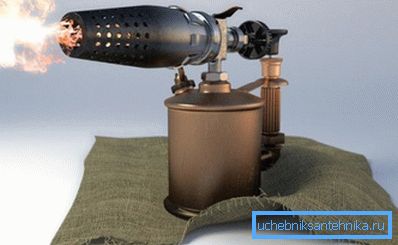

También durante el desmontaje de la tubería ayuda a calentar. Para estos fines, puede utilizar una antorcha de gas o un soplete. Dependiendo del diámetro de la tubería, puede tardar entre 15 minutos y una hora en calentarse. Al mismo tiempo, en el proceso de calentamiento, la tubería debe rotarse periódicamente para que el sello queme en todos los lados.

Conclusión

Los acoplamientos y sgony proporcionan una conexión plegable de la tubería. Además, el uso de sgon permite desmantelar una parte del sistema sin desmontar todo el ducto, lo que puede ser necesario al realizar diversos trabajos de reparación. Desde el video en este artículo, puede obtener más información sobre este tema.
