Acoplamientos para pnd de tuberías y otras formas de
¿Cuáles son los acoplamientos para tuberías HDPE (polietileno de baja presión)? ¿Los diferentes tipos de accesorios tienen alguna característica específica? ¿De qué otra manera, además de acoplar uniones, se pueden unir tuberías?
Vamos a resolverlo.

Acoplamientos
Lista de
Vamos a enumerar todos los tipos de acoplamientos utilizados para tuberías de polietileno.

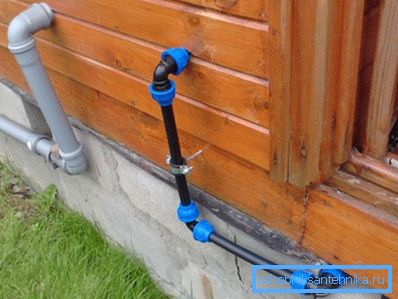

- Accesorios de compresión - plegable utilizando juntas de goma. Al apretar por medio de un anillo de tope, la tuerca de unión expande el sello; que, a su vez, se adhiere firmemente a la tubería y sella la conexión.

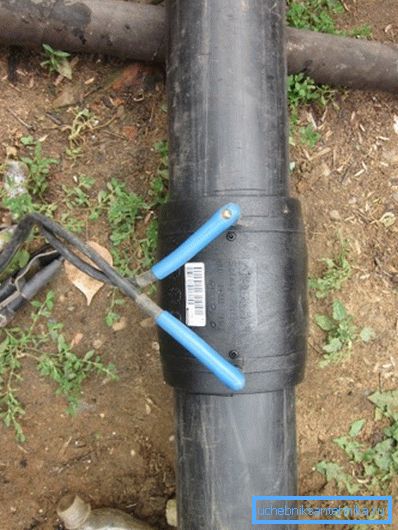

- Acoplamientos electrosoldados para tubos PND - se utiliza un tipo de conexión permanente para calentar las superficies adyacentes al serpentín de calentamiento preinstalado por el fabricante. El uso de accesorios soldados eléctricamente le permite prescindir de un soldador: solo tiene que solicitar un par de contactos de 12 voltios desde un transformador reductor o una batería y soportar una cierta duración de calentamiento.
Curiosamente: transformadores de soldadura recientemente transformados con lector de código de barras. Al leer las marcas, reciben información sobre el voltaje, el tiempo de calentamiento y el enfriamiento de la conexión.
Sin embargo, esta información está presente en la designación y en la forma disponible para la lectura visual.

La resistencia de la conexión en un método de electrofusión no es inferior a una tubería sólida. La única desventaja seria de estos accesorios es el precio bastante alto. Ofrecemos precios al por menor para los tamaños más populares de acoplamientos rectos sin cambiar el diámetro.
Diámetro, mm | Costo minorista, rublos |
20 | 145 |
25 | 150 |
32 | 155 |
40 | 170 |
50 | 247 |
75 | 410 |
110 | 650 |
- Conexiones ensanchadas Utilizado exclusivamente para la instalación de aguas residuales de flujo libre. Las tuberías PND de presión superior con diámetros de 50, 110 y 150 mm son totalmente compatibles con los accesorios de alcantarillado de los tamaños estándar correspondientes y se usan a menudo en lugar de las tuberías de PVC-U más habituales. La razón es que las características acústicas del polietileno son mucho mejores: las paredes gruesas y elásticas apagan casi por completo los sonidos del movimiento de los desagües.
Asamblea

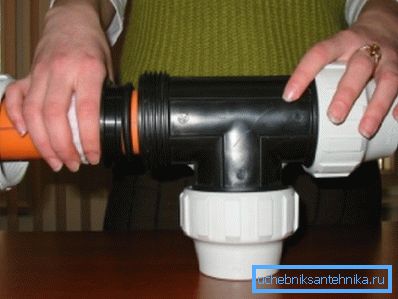

¿Cómo conectar las tuberías con la ayuda de un accesorio de compresión?
- El tubo se recorta con un cuchillo especial. En su ausencia, puede utilizar la sierra para metales habitual con el procesamiento posterior del borde con un archivo. El corte debe ser exactamente perpendicular al eje longitudinal.
- El chaflán se retira de los lados interno y externo del tubo. Es mejor usar un calibrador para este trabajo, pero, en casos extremos, un cuchillo afilado servirá. El objetivo es evitar que el extremo sobresalga o desplace el sello de goma.
- La tuerca de unión, los anillos de sujeción y de empuje y el sello de goma anular se colocan sucesivamente en la tubería, después de lo cual su extremo se inserta en el alojamiento del acoplamiento.
- Los anillos y una tuerca se colocan en el borde y se giran a mano.

¿Cómo es la soldadura de tuberías de HDPE utilizando un método elektromuftovy?
- La tubería está digitada y limpiada de la basura.
- Una vez que se inserta en el accesorio, sus contactos se energizan durante el tiempo indicado en la marca.
- En el momento de enfriar la sección de la tubería retiene la inmovilidad completa.
¿Y qué hay de la instalación de aguas residuales mediante acoplamientos con juntas de goma?
Las sutilezas son sólo dos.

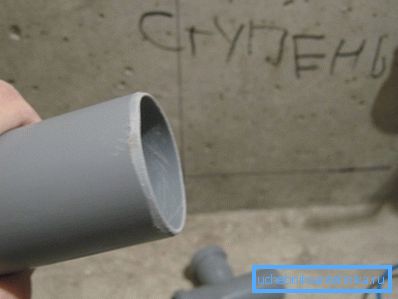

- El chaflán exterior se retira del extremo del tubo. Este trabajo se puede hacer con un cuchillo afilado: el polietileno se corta fácilmente.

Por cierto: a diferencia del polipropileno, el búlgaro no puede utilizarse para cortar y achaflanar una tubería de polietileno. Este plástico tiene un punto de fusión más bajo y solo fluye con el calentamiento que es inevitable durante el procesamiento abrasivo.
- Una simple instrucción ayudará a reducir el esfuerzo requerido para ensamblar la junta: se debe aplicar un poco de jabón, líquido u ordinario, al sellador.
Problemas
En algunos casos, los acoplamientos de compresión para conectar las tuberías de HDPE comienzan a fluir bajo presión. La razón es siempre la misma: la construcción incorrecta.
En lugar de colocar todos los anillos en el tubo, se inserta en la conexión con una tuerca de cabeza suelta; Junto con el procesamiento de bordes de baja calidad, esto lleva al hecho de que el extremo de la tubería no encaja en el sello anular, sino que se apoya contra él.
La forma de solucionar el problema es obvia: basta con retirar el chaflán interno y volver a montar la junta, controlando la posición del sello.
Alternativas
¿Es posible prescindir de un accesorio de acoplamiento al instalar una tubería de agua de polietileno?
Soldadura a tope
Al ensamblar tuberías con una pequeña presión interna, la soldadura a tope manual se practica utilizando un soldador primitivo, un elemento calefactor plano con un revestimiento de teflón.
Después de calentar a 210–220 ° C, los extremos de las tuberías se presionan contra ella y, después del reflujo, se combinan. Después de enfriar y eliminar las rebabas (extruido de la costura de fusión), la resistencia de dicho compuesto alcanza el 60-80% de la resistencia de una tubería sólida.

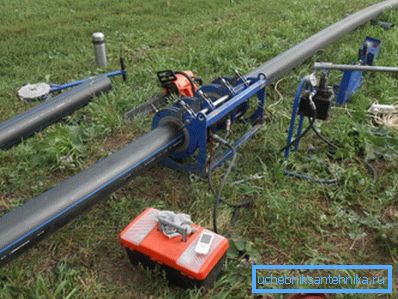

Sin embargo: para tuberías de agua a presión, se recomienda utilizar soldadores con alineación mecánica y fuerza de sujeción controlada.

Herrajes para polietileno reticulado.
Junto con el polietileno habitual, la instalación de sistemas de suministro de agua utiliza a menudo el llamado reticulado. Debido a la simple modificación, sus moléculas forman no solo secuenciales, sino también enlaces cruzados, lo que aumenta dramáticamente la resistencia al calor y la resistencia mecánica del polímero.
Una de las propiedades que el cosido le da a este plástico es la memoria mecánica. Cuando se deforma, la tubería vuelve rápidamente a su estado original.

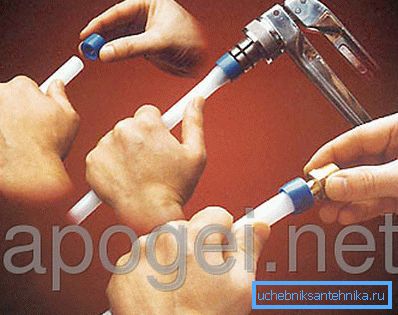

Esta propiedad se utiliza al instalar con la ayuda de accesorios:
- La tubería se expande con la ayuda de una herramienta especial: extensor.
- El accesorio se inserta en el zócalo.
- El tubo que se estrecha y se presiona de forma fiable sobre la unión también se fija en él mediante un collar.

Conclusión
Esperamos que el material ofrecido al lector lo ayude a elegir el método de instalación más adecuado para su estuche.
Como siempre, el video en este artículo contiene información temática adicional. ¡Éxitos!
