Acoplamiento de tuberías: lo que se necesita, cómo elegir y
Tras un examen más detallado, el acoplamiento de la tubería es un producto muy simple. De hecho, este es un tipo de conector para dos tuberías del mismo diámetro o diferente. Además, este producto está diseñado para conectar autopistas, que están hechas de diferentes materiales (por ejemplo, puede ser un acoplamiento de plástico y acero).
Sin embargo, a pesar del principio simple del dispositivo, muy a menudo se elige incorrectamente. Esto se debe principalmente al hecho de que hay demasiados accesorios modernos en el mercado, que se montan de alguna manera fuera de la caja, o tienen un conjunto de algunas propiedades únicas.
Y muy a menudo, debido a las características individuales no contabilizadas, el funcionamiento normal de los productos en una situación particular se vuelve simplemente imposible.
En este artículo trataremos de considerar lo más posible qué tipo de productos de este tipo son, en qué se diferencian entre sí y cómo montarlos en uno u otro conducto. Empecemos por lo más importante.
Tipos de acoplamientos en función del tipo de conexión.
En este caso, queremos decir que todos los adaptadores, aunque tienen la misma función, pero el método de fijación puede ser diferente. Considere todo en detalle en la siguiente tabla.
| Método de fijación: | Caracteristicas: |
| Es, de hecho, un pico de elementos y esta tecnología se utiliza para sistemas de plástico. La ventaja del método es que la conexión es muy estrecha y confiable. Si el maestro hace todo como debería ser, entonces no aparecerán fugas en las juntas. En cuanto a las fallas, podemos distinguir un momento como un pico incorrecto. Si el tiempo de la temperatura de fusión del plástico se excede al menos unos segundos, luego de montar el accesorio, existe una alta probabilidad de grietas. Bueno, si el soldador actúa en la parte menos de lo necesario, entonces la resistencia de la conexión será baja. |

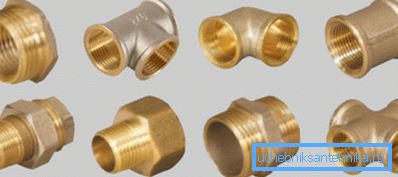

| Bueno, todo está bastante claro aquí: una conexión de este tipo está hecha de metal, por regla general. El detalle simplemente se enrolla en el extremo del tubo de metal. La tecnología Plus es el bajo precio de este trabajo y su simplicidad. Es muy posible hacer todo con nuestras propias manos sin la participación de especialistas y sin comprar un instrumento costoso, pero los inconvenientes del método son que tendrá que monitorear constantemente dichas juntas, ya que existe un gran riesgo de su despresurización. Por lo tanto, en ningún caso se debe incrustar un acoplamiento de tubo roscado en las paredes, por ejemplo. |
| Se utiliza principalmente para unir líneas a través de las cuales fluye agua o algo de aire. La esencia de la conexión es que el conector encaja en los extremos de los tubos con la ayuda de tuercas especiales del tipo de mosquetón. Es posible hacer tal costura rápidamente, pero su hermeticidad y resistencia no son muy buenas. |
| El principio de funcionamiento es que la tubería se coloca en una tubería especial dentro del conector. Como regla general, el accesorio tiene una tuerca que sujeta, fija el acoplamiento en la tubería. Estos conectores son capaces de soportar mucha presión, solo debe asegurarse de que haya una conexión de calidad para la tubería: la manguera de metal, por cierto, la tubería también debe ser fuerte. |

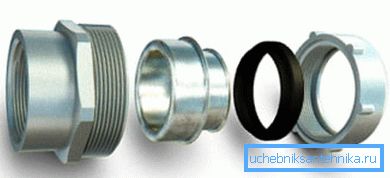

Puede haber sellos de goma dentro del acoplamiento que son muy sensibles a los cambios de temperatura. Si la goma dentro del producto es de mala calidad, entonces, a medida que cambia la temperatura, aparecerán más y más microcracks gradualmente. Y esto, por supuesto, afectará (para peor) la estrechez de la conexión de los elementos de la tubería.
Sugerencia Recomendamos no ahorrar en accesorios de este tipo y comprar productos de marcas conocidas y probadas en el tiempo.
En cuanto al alcance de los acoplamientos, hoy en día se utilizan ampliamente para conectar tales sistemas:
- Para tuberías de agua.
- Para líneas de gas.
- Para la calefacción de la red.
- Para oleoductos, etc.
Es obvio que en las condiciones de una casa o apartamento privado, los accesorios más utilizados son los tubos de calefacción del muelle o el agua de alimentación / drenaje. Veamos cómo se montan esas piezas y qué es importante tener en cuenta.
Línea de montaje con embragues.
Cabe señalar que se considerarán las instrucciones sobre el dispositivo de unión de tubos de plástico, metal-plástico y acero ordinario. Porque en la mayoría de las situaciones, los productos hechos de este material se utilizan en casos particulares. Empecemos por la instalación del metal.
Conexión de tubo de acero
Como se sabe, la unión anterior de autopistas de acero se llevó a cabo mediante un método bastante complicado: el uso de gas o soldadura eléctrica.
Es bastante claro que esta tecnología tiene ciertas desventajas, las consideraremos en la tabla a continuación.
| Problema | Caracteristicas: |
| Es decir, simplemente hablar con sus propias manos para realizar ese trabajo es casi imposible sin experiencia y experiencia. herramienta Por lo tanto, la soldadura es al menos costosa. Aunque bastante fiable. |
| Es decir, si tiene un azulejo en las paredes o, por ejemplo, papel tapiz, las chispas de la soldadura pueden hacer que la superficie sea inutilizable. |
Consejo: para reducir la probabilidad de daños en el avión, puede usar un método simple: si es técnicamente posible, intente “cerrar” la superficie potencialmente vulnerable con cartón o madera contrachapada.
En principio, hoy existe una conexión que le permite prescindir de la soldadura: el acoplamiento de Gebo en una tubería metálica.

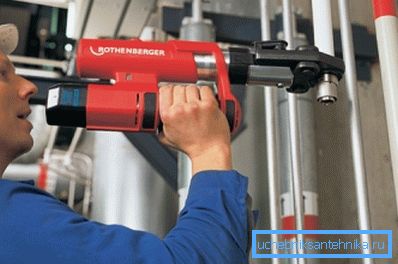

Pertenece a la clase de productos con tuercas de prensado y funciona de acuerdo con el siguiente principio:
- Los extremos de acero se limpian con papel de lija con una fracción fina.. En este caso, las tuberías pueden estar hechas de un metal completamente diferente, esto no afectará la densidad de la conexión.
- Las tuercas de engarce se colocan en ambos lados del riel..
- El acero se coloca en la punta del adaptador, y luego las tuercas son atraídas hacia el acoplamiento y la torsión..

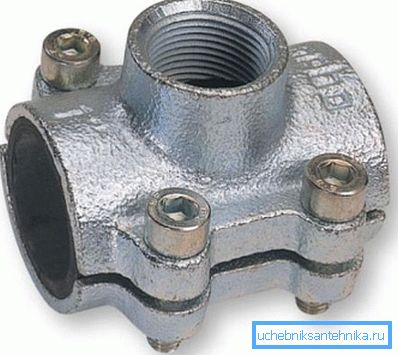

Además, las partes Gebo pueden tener un principio ligeramente diferente del dispositivo. El adaptador puede estar hecho de dos elementos que parecen estar "tomados en una prensa" en los extremos de la línea. En este caso, ambas mitades de la conexión se aprietan con la ayuda de pernos y tuercas externos.
En principio, si la tarea es organizar una conexión hermética sin soldadura, entonces el uso de dichos accesorios es muy útil.
La desventaja aquí es que no hay fuerza, por así decir "solidez" de la línea. Es decir, en las uniones donde se utilizan los acoplamientos de Gebo, la línea se puede romper fácilmente. Por lo tanto, intente en dichos puntos hacer sujetadores de pared adicionales para tuberías.
Lo que vale la pena destacar es el hecho de que también hay una carcasa de metal sin mangas, que también se puede conectar sin soldadura e incluso sin accesorios. El punto es que dichos productos tienen una rosca interna en un lado y una externa en el otro, es decir, simplemente giran entre sí.
Nos ocupamos del metal, ahora veamos cómo conectar sistemas de plástico de varios tipos.

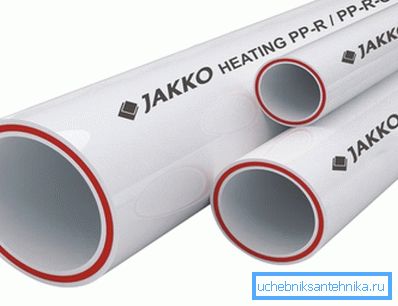

Conexión de metal y plástico así como polipropileno.

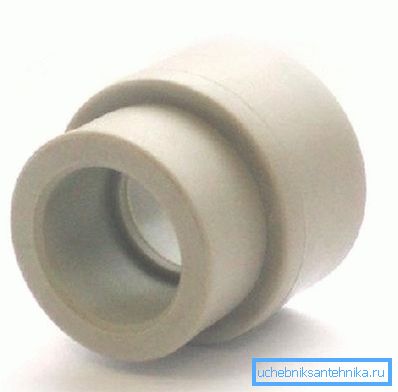

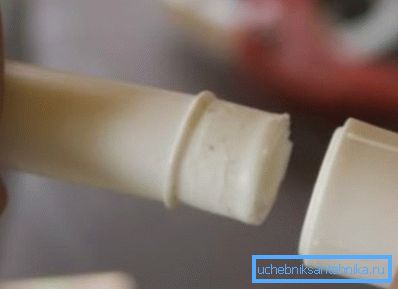

La forma más segura es, por supuesto, pinchar elementos de tubería. Esta tecnología no se utiliza para productos de compartimiento flexibles, sino incluso para productos de polipropileno, como regla general.
Todo se hace aproximadamente de acuerdo a este esquema:
- Se toma un soldador especial, se enciende y se calienta a la temperatura deseada.
- Los extremos de las tuberías se limpian con un paño seco; es absolutamente necesario eliminar todo el polvo y la suciedad del avión.

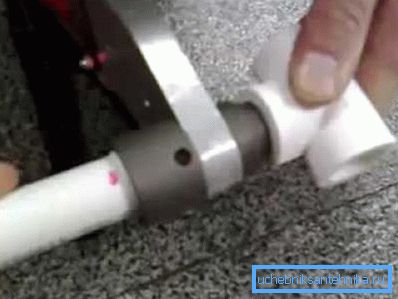

- Se toman un adaptador de plástico y el tubo en sí, y luego se colocan, por así decirlo, en las puntas calientes del soldador. Se tarda unos 3-4 segundos para influir en el material, y luego es necesario "quitar" bruscamente las piezas de plástico del soldador e insertar los productos entre sí.
Después de eso, debe presionar los elementos juntos y con un esfuerzo para mantenerlos durante al menos varios segundos. Durante este tiempo, el plástico se endurecerá y obtendrá una conexión de acoplamiento muy apretada.
Presta atencion Trabajar con un soldador implica un matiz importante: dependiendo del diámetro de la tubería, el tiempo de calentamiento del plástico varía. En principio, dichos datos deben estar contenidos en el plano interior de la tapa del estuche, pero en caso de que no existan, siéntase libre de usar los datos de la tabla a continuación.
| Diámetro del elemento (en milímetros) | Tiempo de interacción del soldador. | Tiempo de acoplamiento (“con esfuerzo”) de plástico entre sí. | Periodo de enfriamiento |
| 16 | 5 segundos | 4 seg. | 2 minutos |
| 20 | 7 segundos | 4 seg. | 2 min |
| 25 | 7 segundos | 4 s. | 2 |
| 32 | 8 segundos | 6 | 4 |
| 40 | 12 seg | 6 | 4 |
| 50 | 18 seg. | 6 | 4 |
| 63 | 24 | 8 s. | 6 |
| 75 | 30 | 10 | 8 |

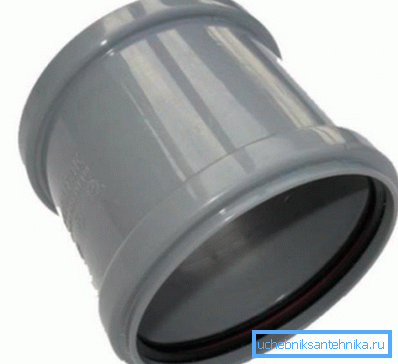

Bueno, queda por discutir cómo se unen las juntas de alcantarillado de plástico, así como los productos flexibles de metal y plástico.
En el primer caso, la instrucción es algo así:
- Se toma un accesorio y se inserta un sello de goma especial en él.
- Los bordes de los tubos se limpian con un paño, y si uno de los bordes es un extremo cortado, deberá pulirse con papel de lija de fracción fina.

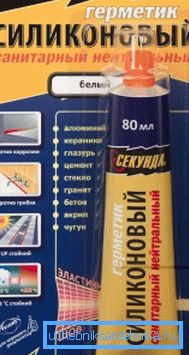

- Los bordes están manchados con una fina capa de silicona sanitaria. Esto es necesario para garantizar que la tensión esté en una altura, así como para facilitar la entrada de plástico dentro del acoplamiento.
- Los elementos del sistema se insertan entre sí. Según este esquema, toda la "carretera" está ensamblada.

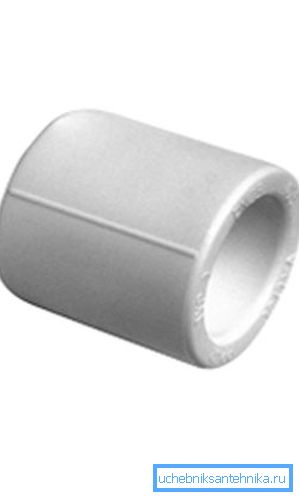

Como regla general, se utiliza un adaptador rígido estándar para conectar dicha línea, pero en algunos casos se puede usar un acoplamiento flexible para una tubería. Para conectar el inodoro y las aguas residuales, por ejemplo, o para acoplar la rodilla desde el fregadero hasta el punto de entrada en el sistema de desagüe.
En cuanto a la tecnología de acoplamiento de metal-plástico flexible, este problema no se puede detener por separado, ya que en la mayoría de los casos se utilizan los adaptadores de manguera descritos anteriormente. Es decir, aquellos en los que se insertan los extremos de la "pista", y luego se sujetan con tuercas especiales.
Conclusión
Resulta que nos familiarizamos con un método bastante económico y muy confiable para unir las tuberías más diversas. Es especialmente importante tener en cuenta para lograr la máxima estanqueidad, ya que este es el tipo de acoplamiento de tubería que se compra, cuáles son sus características operacionales y su propósito.
Le proporcionamos los datos básicos, esperamos que sean útiles para usted en los negocios. Bueno, si la información no era suficiente, le recomendamos que también vea el video en este artículo.
