Accesorios para tuberías de metal y plástico: tipos,
¿Cómo se conectan las tuberías de metal-polímero al suministro de agua? ¿Cómo se arreglan los accesorios de compresión o prensado para tubos de metal y plástico? ¿Estos dispositivos tienen algún problema que el comprador deba tener en cuenta?
Vamos a resolverlo.

Clasificación
¿Qué tipos de accesorios para tuberías de metal pueden distinguirse?
Vamos a reformular la pregunta: ¿mediante qué signos se pueden clasificar?
- Funcionalidad. La forma y el aspecto del accesorio están más determinados por su finalidad: está claro que el travesaño, la T, la esquina de la mezcladora y el adaptador de un diámetro a otro se verán diferentes.
- Material. En realidad, la lista es pequeña: estos productos son en su mayoría de latón (a veces con recubrimiento de cromo); Los accesorios de inserción recién introducidos están disponibles con carcasas de latón y polipropileno.
Por cierto: debajo del plástico, en este caso hay un espaciador de latón y un resorte de bloqueo de acero inoxidable.
- Diámetro del grifo. Aquí están los tamaños típicos de accesorios para tuberías de plástico para diferentes aplicaciones.
Función de tubería | Diámetro de la tubería conectada. |
Liner chvs, suministro de agua caliente para un dispositivo sanitario. | 16 mm |
Revestimientos, suministro de agua caliente para varios accesorios de plomería, tuberías de calefacción para un dispositivo de calefacción | 20 mm |
Cableado interno y calefacción de conductos, calefacción del cableado en la casa de campo con circulación forzada de refrigerante | 26 mm |
Calefacción por vertido en el sistema de gravedad. | 32 - 40 mm |
Tenga en cuenta que: además de las curvas de la tubería de polímero de metal, la conexión puede tener una o varias roscas de tubería, externa e interna.
- El método de fijación de la tubería.. Si otras características técnicas de los accesorios para tuberías de plástico no necesitan comentarios especiales, vale la pena detenerse en esto.

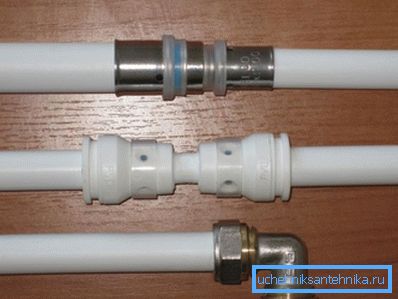

Métodos de fijación de tuberías.
Entonces, ¿qué opciones son posibles?
Con anillo partido
Estos dispositivos aparecieron por primera vez en el mercado ruso y en gran medida formaron la actitud del consumidor hacia el material en su conjunto.

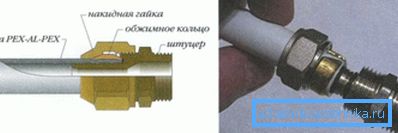

¿Cómo funciona un accesorio de compresión de anillo partido?
- El tubo se aprieta en el accesorio, equipado con un par de juntas anulares, y se apoya contra la arandela de fluoroplástico.
- Al apretar la tuerca de la tapa, comprime el anillo partido, que comprime el tubo en la boquilla y evita su desconexión accidental.
Importante: el sellado de la conexión no se proporciona mediante prensado, a saber, las juntas anulares. El anillo partido solo fija de forma segura la tubería.
¿Cómo se monta tal conexión?
Aquí hay una instrucción típica de la mayoría de los fabricantes:
- El tubo se corta en su lugar con un cortador.
- Luego, con la ayuda de un calibrador, se deshace de la más mínima ovalidad. Además, al menos en la superficie interior es chaflán.
- Una tuerca ciega y un anillo partido se introducen sucesivamente en el tubo.
- El tubo se coloca en la conexión hasta el tope.
- El anillo partido y la tuerca se desplazan hacia el borde, también contra el tope, después de lo cual la rosca se aprieta primero manualmente y luego con un par de teclas.

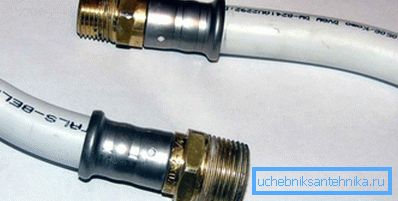

Ajuste de prensa
Los preajustes para tuberías de metal y plástico se organizan de manera algo diferente: en lugar de una tuerca y un anillo partido, la tubería en el estrangulador aprieta una abrazadera que se deforma con pinzas especiales de todos los lados.

Si en el caso anterior la instalación de accesorios para tuberías de metal y plástico solo requiere que tenga un par de llaves ajustables o de extremo abierto, entonces aquí tendrá que obtener pinzas especiales. El precio de una herramienta de calidad es de al menos 9-10 mil rublos; Los ácaros eléctricos robustos pueden hacer en los 40.

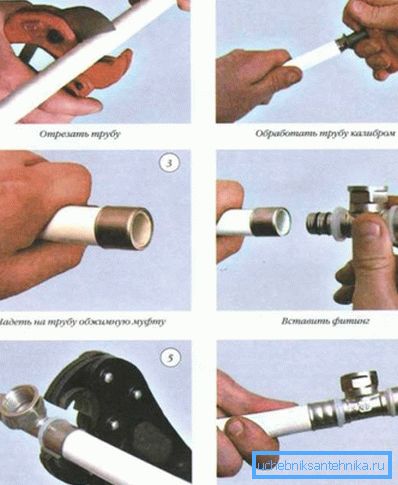

La secuencia de operaciones difiere poco de la descrita anteriormente:
- El tubo está cortado y calibrado.
- La pinza se acciona desde su borde.
- El extremo del tubo se aprieta en la conexión.
- La abrazadera regresa al borde hasta que se detiene y se enrosca con unos alicates hasta que aparece una deformación visible del anillo.

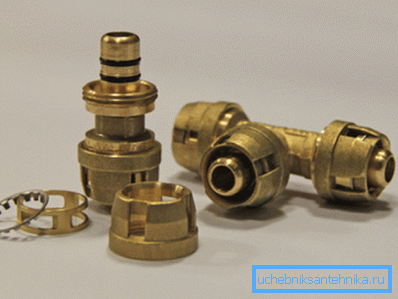

Empujar
Empujar, o accesorios de presión aparecieron en el mercado doméstico bastante recientemente. Su dispositivo es muy ingenioso y no difiere en complejidad.

Su principal ventaja es que la instalación de la conexión, según las garantías de los fabricantes y vendedores, se puede hacer a mano sin herramientas. Basta con insertar el extremo del tubo en la ranura anular, presionar, y el trabajo está completo.
En este sentido, permanece plegable, solo lo suficiente para desenroscar la tuerca.
Nuance: un cuchillo para el corte y calibrador que todavía necesitamos. La ovalidad de la tubería y la falta de chaflanes pueden llevar a una ruptura de la tensión bajo presión.
¿Cómo funciona? En general, el mecanismo no es difícil de entender después de examinar una instantánea: la hermeticidad está garantizada por las mismas juntas de goma anulares; Las protuberancias de los anillos de resorte de acero fijan la superficie de la tubería, evitando su inversión. El forro adicional no permite que el resorte de bloqueo se mueva demasiado cerca del borde.
Problemas
Desafortunadamente, gracias al diseño de anillo dividido, el metal-plástico en su conjunto ha ganado una reputación de material extremadamente poco confiable. ¿Cuál es la razón? Debido al hecho de que durante la instalación del suministro de agua caliente o el calentamiento, comenzaron a fluir varios ciclos de calentamiento y enfriamiento.
Curiosamente, los accesorios de prensa de este problema están prácticamente vacíos. Todavía no hay suficientes datos sobre los accesorios de ajuste a presión, por lo que es demasiado pronto para sacar conclusiones.
Entonces, ¿cuál es el problema? ¿Por qué fluyen las conexiones?
Y debido a que las violaciones de la ovalidad de la tubería y los chaflanes sin usar durante el montaje arrancan los sellos anulares. Como resultado, después del engarce con un anillo partido, la hermeticidad se garantiza solo por la capa interna de polietileno, que se deforma simplemente durante el calentamiento y la presión constante. Cuando se enfría, aparecen brechas en las que el agua se precipita.

Aviso: no todas las conexiones fluyen. Sólo aquellos donde se rompe el sello de goma.
¿Por qué presionar para encajar este ataque anulado?
Hay dos razones.
- Su montaje se arregla un poco diferente. Las ranuras con anillos son más profundas y difíciles de desalojar.
- Después de gastar una cantidad impresionante de pinzas de engarce, es improbable que el instalador ahorre en el calibrador. Al mismo tiempo, al instalar juntas de compresión, la cuchilla a menudo se reemplaza con una sierra para metales, y los chaflanes no se eliminan en principio.

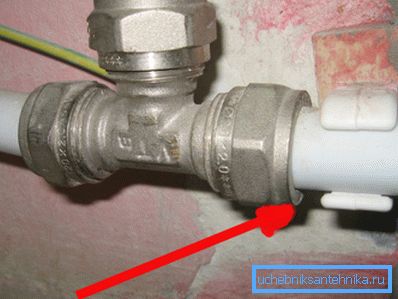

Entonces, ¿qué hacer si el agua caliente fluye desde debajo de la tuerca de la tapa?
- Destornille la tuerca y desmonte la conexión.
- Recorte y calibre el extremo del tubo.
- Corrija o reemplace las juntas tóricas.
- Volver a montar
Conclusión
Esperamos que nuestra excursión en el dispositivo de algunos tipos de equipos sanitarios sea útil para el lector. Es mejor para usted decidir qué accesorios para tuberías de metal y plástico (lea también el artículo Conexión para tuberías de PVC: una opción económica para el montaje de comunicaciones).
Como de costumbre, en el video adjunto en este artículo puede encontrar información temática adicional. ¡Éxitos!
