Accesorios de tubería - tipos y sus características

El sistema de tuberías, además de las secciones planas de tuberías, generalmente tiene todo tipo de giros, ramificaciones, transiciones de un diámetro a otro y otros elementos. Para su instalación utilizando accesorios especiales, que, de hecho, se dedica este artículo.

Información general

Elementos de conexión de tuberías o, como también se les llama, los accesorios realizan varias funciones. Además del hecho de que permiten formar el elemento necesario de la tubería, por ejemplo, ramificación o transición, los accesorios garantizan la estanqueidad de las uniones y, al mismo tiempo, son responsables de la confiabilidad del sistema.

En consecuencia, la durabilidad de toda la tubería depende de ellos. Por lo tanto, la elección de los accesorios debe abordarse de manera no menos responsable que la elección de las tuberías. Y para esto necesita familiarizarse con todas sus especies existentes, lo que haremos más adelante.

Tipos de compuestos

En primer lugar, debe decirse que la conexión de tuberías es de dos tipos:

• Desmontable: estos incluyen compuestos obtenidos por soldadura, soldadura, prensado, hormigonado o pegado.
• Todo en uno: roscado, bridado, con forma de campana, etc.

Los tipos de conexiones de tuberías dependen del material con el que se fabrican las piezas y de los siguientes factores:

• Propiedades físico-químicas del producto transportado, tales como toxicidad, agresividad, capacidad de precipitar, etc.
• Condiciones de funcionamiento: la necesidad de desmontaje frecuente, presión del sistema, seguridad contra explosiones, etc.

Según el tipo de conexión de los elementos de la tubería, también se seleccionan los accesorios. Pero, además del tipo de conexión, los accesorios difieren en el propósito.

Más a menudo en las tuberías son los siguientes detalles:

• Codos;
• Tees
• Transiciones;
• Acoplamientos

Ahora eche un vistazo más de cerca a sus tipos y propósitos.

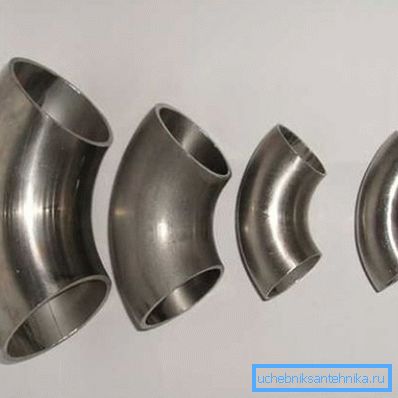

Grifos

La función principal de los grifos es cambiar la trayectoria de la tubería y la dirección del flujo de trabajo. Este tipo de conexión es una de las tuberías más comunes. Visualmente, este detalle puede representarse como una sección de tubo doblada en un cierto ángulo.

Por supuesto, en tuberías de pequeño diámetro, puede hacer un giro doblando la tubería con sus propias manos, pero si el diámetro es grande, entonces no podrá doblar las tuberías.

Por lo tanto, los grifos se utilizan en varios tipos de sistemas:

• En tuberías químicas;
• Tuberías de agua;
• Conductos de calefacción;

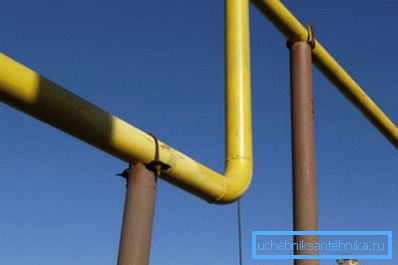

• Gasoductos, etc.

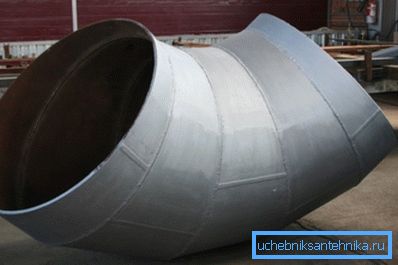

De acuerdo con el método de fabricación, las curvas de los tubos de conexión se distinguen por:

Las más comunes son las curvas estampadas y se hacen tirando.

Con respecto a las características estructurales, los más populares son los productos curvados, es decir, Con un radio pequeño y caracterizado por los siguientes ángulos de rotación:

• 45 grados;
• 60 grados;
• 90 grados;
• 180 grados.

Recientemente, las curvas de acero inoxidable, que están hechas de acero que contiene cromo, son muy populares cuando se instalan varios tipos de tuberías. Su ventaja es la resistencia a la corrosión y diversos medios agresivos.

Presta atencion Una variedad de ángulos de esquina permite el mejor rendimiento del sistema. Después de todo, la rotación de la tubería en un ángulo de 90 grados es la fuente más común de turbulencia, así como un catalizador para los depósitos de humedad en el sistema.

La clasificación de las articulaciones giratorias también se puede realizar de acuerdo con dos criterios:

• Material de construcción;
• Según la tecnología de instalación de este elemento en la tubería.

Para la instalación de sistemas de acero, la curva de la esquina es un manguito roscado, cuyo cuerpo está doblado en cierto ángulo. Sin embargo, existen accesorios similares para una unión soldada, en este caso, su diámetro interior y exterior es igual al diámetro interior y exterior de la tubería.

En tuberías de plástico, dependiendo de su tipo, la conexión está soldada y tiene forma de zócalo.

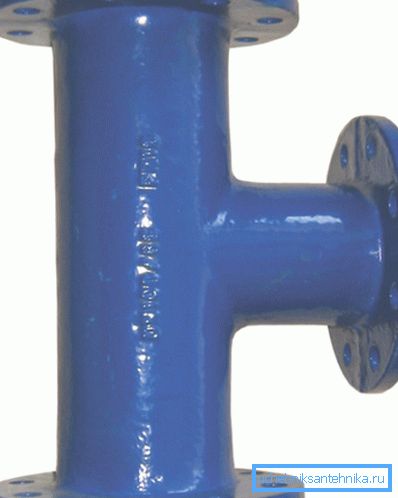

Camisetas

Este tipo de conexión se instala en lugares donde es necesario ramificar la tubería.

Dependiendo de la relación entre el cuello de la camiseta y el cuerpo de la camiseta, se distinguen por:

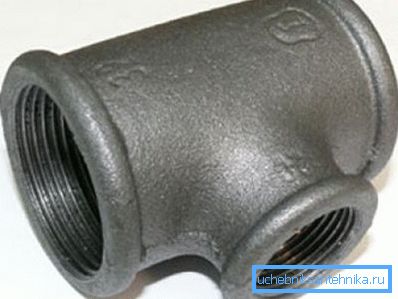

• Transicional: tiene un diámetro diferente del cuello y las aberturas de paso del cuerpo. Se utilizan en áreas donde la tubería de ramificación es diferente en diámetro a la central.
• Tees iguales: tienen el mismo diámetro del cuello y los orificios pasantes de la carcasa.

Cabe señalar que los tees están relacionados con aquellas partes de la tubería que están sometidas a altas cargas y presiones dinámicas. Por lo tanto, están sujetos a altas exigencias en cuanto a confiabilidad y durabilidad.

Por alcance, las tees se dividen en:

• Los productos para el trabajo en medios de agresividad media y baja agresividad están hechos de grados de acero al carbono: 10, 20, StZ.
• Los productos para trabajos en ambientes altamente agresivos están hechos de aceros aleados y de alta aleación de grados 5X5M, 15XM1, 12X18H10T, etc. Por supuesto, el precio de estas piezas es más alto.

Los fabricantes utilizan diferentes métodos para la fabricación de tees:

• Método de fundición de moldes;
• Cortando partes de gas y su posterior soldadura;
• Al estampar una pieza de forja y luego perforar agujeros;
• Por estampado en chapa de acero y posterior soldadura.

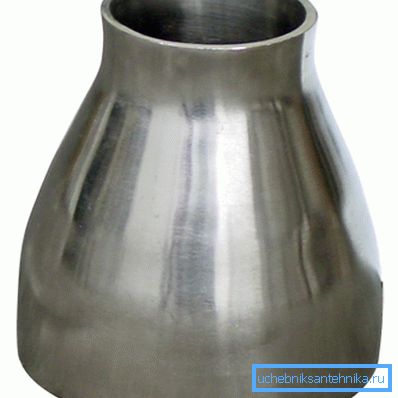

Transiciones

Las transiciones se llaman partes que le permiten cambiar suavemente el diámetro de la tubería.

Hasta la fecha, hay muchas opciones diferentes para los adaptadores, que se dividen principalmente en:

• Estampado
• Soldada

La característica principal de los adaptadores es el diámetro de entrada y salida, así como la longitud de transición. Además, los productos pueden diferir en el material del que están hechos.

Quizás las transiciones más utilizadas del acero inoxidable, que se usan en las siguientes áreas:

• Químico - debido a la resistencia al ambiente agresivo;
• Comida - debido a la amigabilidad ambiental;
• Energía - como resultado de la fuerza y ​​la durabilidad.

La necesidad de una transición puede ser causada por una variedad de razones. Por ejemplo, reducir el diámetro aumentará la presión en las tuberías y, en consecuencia, aumentará la presión. La expansión permite lograr el efecto contrario.

Por lo tanto, las transiciones son la parte más valiosa para la distribución de la presión y la planificación de las cargas en el sistema. Al igual que con los tees, las transiciones están sujetas a mayores requisitos con respecto a la confiabilidad y durabilidad.

Actualmente, hay varias formas de fabricar estas piezas:

• Forjado en forma de anillo o estampado de piezas forjadas cónicas con su posterior procesamiento mecánico;
• Enrollado a partir de hojas en blanco y posterior soldadura;
• Sellado a partir de hojas en blanco y posterior soldadura;
• Estampado de piezas tubulares mediante engarce o dispensación.

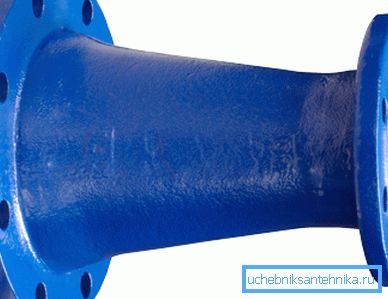

A modo de instalación, las transiciones pueden ser plegables y soldadas.

Presta atencion Las uniones de tuberías soldadas según GOST 16037-80 solo se permiten si las conexiones están hechas del mismo grado de acero que las tuberías.

Bridas

Las bridas son partes en forma de disco (a veces en forma de marco cuadrado), diseñadas para conectar tuberías del mismo diámetro con pernos. Esta conexión se usa principalmente en los puntos de conexión de tuberías a equipos que tienen contrabridas, así como en secciones de tuberías que requieren reemplazo y desmontaje periódicos durante la operación.

Estas partes difieren en la forma en que están conectadas a las tuberías.

Ellos son

• Soldada

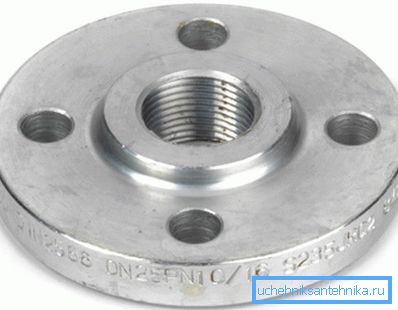

• Roscado

Las conexiones soldadas con bridas según GOST 12815-80 se dividen en:

• Plana soldada (soldada en dos costuras);
• Suelto en el anillo de soldadura;
• Culo soldado.

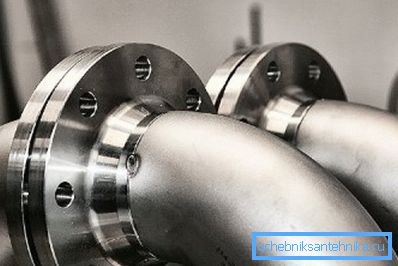

Para conectar tuberías de acero aleado, use bridas libres que se apoyan en el extremo con bridas de la tubería. La conexión en la rosca, como regla general, se utiliza para tuberías de alta presión.

Las dimensiones de las bridas están estandarizadas, lo que garantiza su intercambiabilidad en las tuberías.

Esto se aplica a:

• Diámetro exterior de la pieza;
• El diámetro del círculo atornillado;
• El diámetro y número de agujeros de pernos.

Para la estanqueidad de las conexiones de la brida, se utiliza una junta especial entre ellas, cuya forma depende de las propiedades del líquido o gas transportado y la presión en el sistema.

Según GOST 12815-80, hay ocho tipos de bridas de planos de sellado:

1. Con una repisa;
2. Con pestaña de conexión;
3. Con un hueco;
4. Con surco;
5. Con espina
6. Debajo de la junta ovalada;
7. Un surco para juntas fluoroplásticas;
8. Debajo de la junta de la lente.

Cabe señalar que la estanqueidad de la conexión depende en gran medida de la calidad de las juntas.

Por lo tanto, están sujetos a los siguientes requisitos:

• Elasticidad
• Fuerza
• Fuerza
• Resistencia termica
• Resistencia quimica

Presta atencion Las instrucciones para el uso de conexiones roscadas y de bridas no permiten su uso para tuberías tendidas en lugares de difícil acceso para inspección.

Acoplamientos

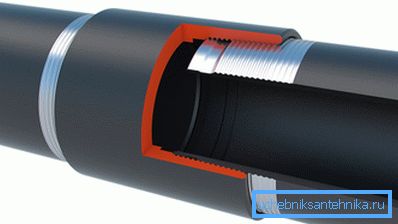

El acoplamiento es una parte cuyo diámetro interior es igual al diámetro exterior de las tuberías que se unen. Estas conexiones se pueden utilizar para la instalación de tuberías plegables y monolíticas. En el primer caso, use acoplamientos roscados, y en el segundo pegamento o debajo de la conexión soldada.

Debo decir que, en cualquier caso, el acoplamiento proporciona una conexión estrecha. El material de la tubería puede ser cualquiera, lo más importante es que coincide con el material del acoplamiento.

De hecho, el acoplamiento es una alternativa a la conexión de la brida. Por ejemplo, en tuberías de acero, al igual que las bridas, permite el desmontaje y reemplazo de secciones individuales del sistema. Dado que las tuberías de metal no son muy duraderas, esta posibilidad es muy popular.

Cabe señalar que existe otro tipo de acoplamientos, con forma de campana, que se utilizan en tuberías sin presión, por ejemplo, en sistemas de alcantarillado. La conexión se realiza mediante juntas de goma.

Conclusión

Como descubrimos, incluso los mismos accesorios para tuberías son de varios tipos. Por lo tanto, su elección debe ser abordada con mucho cuidado. Las piezas de alta calidad y correctamente seleccionadas aumentarán la vida útil de la tubería.

Desde el video en este artículo, puede obtener más información sobre este tema.
