Accesorios de tubería: tipos y dispositivos

Este artículo es una breve descripción de los principales tipos de accesorios de agua en el mercado. Tenemos que familiarizarnos con su apariencia y dispositivo. Además, nos referiremos a los principios básicos de instalación de accesorios en cada caso específico.

Así que ve ...

Guarniciones de una pieza

Todos los tipos de uniones soldadas y soldadas entran en esta categoría.

El cobre

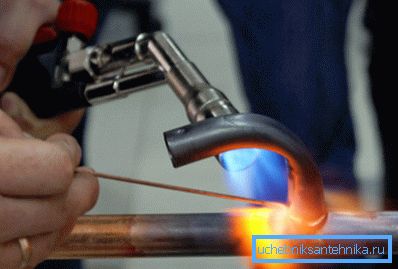

Las tuberías y accesorios de cobre para sistemas de calefacción y suministro de agua se montan mediante soldadura.

¿Cómo se ve este proceso?

• La tubería y la conexión se calientan con un quemador de gas y se limpian de la película de óxido con la ayuda de flujo.
• Luego, en la antorcha del quemador, se lleva una barra de soldadura al zócalo. Debido al efecto capilar, la masa fundida llena toda la cavidad. Después del enfriamiento, la conexión se mantiene firme.

Tenga en cuenta que la plomería de cobre también se puede montar en accesorios plegables, cuya construcción consideraremos más adelante.

Polipropileno

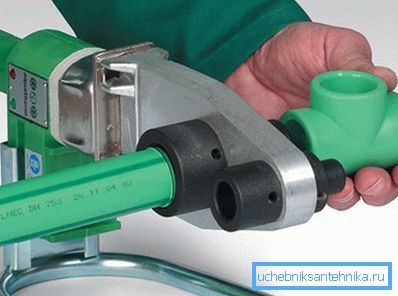

Los accesorios para tuberías de propileno se montan mediante soldadura a baja temperatura utilizando un soldador, que se calienta a una temperatura de 240 - 250 ° C.

1. El extremo del tubo se coloca en el zócalo del soldador. Al mismo tiempo, el accesorio se coloca en la segunda parte del elemento calefactor del diámetro correspondiente.
2. Después de que las superficies se derriten, se combinan con un movimiento suave hacia adelante. La rotación y cualquier desplazamiento después de que se inserte el tubo, bajo una prohibición estricta: empeoran dramáticamente la calidad de la soldadura.

El tiempo de calentamiento y enfriamiento de las tuberías y accesorios de las tuberías de PP depende de su diámetro.

Nuance: los tubos reforzados con aluminio antes de la soldadura se limpian de la capa de refuerzo en el sitio de la futura conexión.

Polietileno

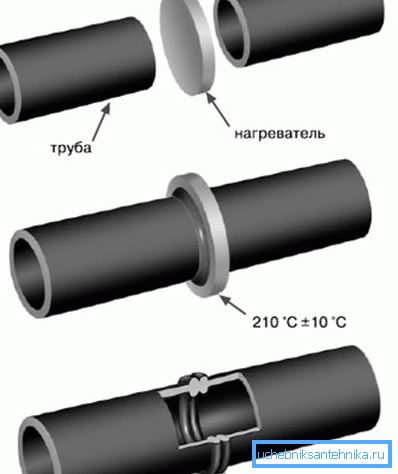

Las tuberías y accesorios de polietileno para la soldadura también se conectan mediante un soldador a baja temperatura; sin embargo, la articulación no está al ras, sino a ras.

1. Los extremos de las partes conectadas se presionan contra la superficie del elemento de calentamiento.
2. Después de fundirse, se unen entre sí y se mantienen durante unos segundos con una pequeña presión hacia abajo.

Los dispositivos mecánicos e hidráulicos para centrar y sujetar se utilizan para tuberías y tuberías de presión de gran diámetro: su fuerza puede alcanzar cientos de kilogramos.

Metal plastico

Los llamados accesorios de presión para metal-plástico se montan sin la posibilidad de un posterior desmontaje. El extremo del tubo se coloca en el accesorio, equipado con un par de juntas de goma anulares, después de lo cual se engarza con un manguito de acero inoxidable con pinzas especiales.

Este tipo de conexión se considera la más confiable y, según la mayoría de los plomeros, se compara favorablemente con la compresión, ya que no se filtra en el agua caliente y la calefacción.

Al instalarlo vale la pena considerar un par de sutilezas:

1. El tubo debe ser perfectamente redondo.. La ovalidad conducirá al hecho de que al colocarla en la conexión, deslice las juntas tóricas.
2. Además, antes de ensamblar, es imprescindible quitar el chaflán interno. La razón es la misma.

Accesorios divididos

Acero

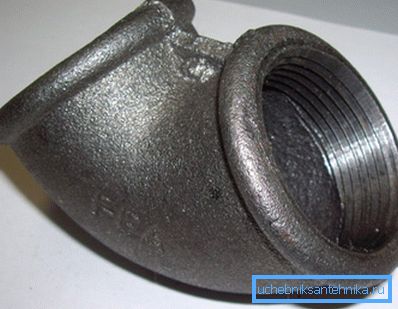

Hace un par de décadas, los más comunes eran los accesorios roscados de hierro fundido y latón; ahora, junto con los tubos de acero, están siendo reemplazados gradualmente por materiales sintéticos. Para el sellado de conexiones roscadas, se utiliza el lino (a menudo con pintura o impregnación de sellador) y fibra sintética (Tangit Unilok y sus análogos).

Sin embargo, los accesorios roscados para tuberías de gas se montan con cinta FUM, que proporciona un excelente sellado a bajas presiones.

Además del acero roscado, las conexiones de engarce se pueden usar para el acero: una tuerca de sombrerete con la ayuda de un anillo de tope rompe un sello de goma o silicona. El requisito principal al usar accesorios apropiados es una superficie lisa de la tubería y una total falta de ovalidad.

El cobre

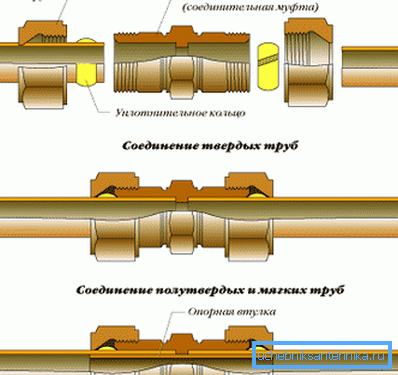

Las conexiones de compresión para cobre se comparan favorablemente con las soldadas mediante una instalación simple con las herramientas disponibles.

Solo se necesitan un par de llaves o llaves para el montaje. Al apretar la tuerca abocinada, el tubo se enrosca con un anillo partido; La estanqueidad está asegurada por la plasticidad del metal. Para tubos recocidos, el diseño proporciona un mandril, que no les permite arrugarse cuando se engarza.

Metal plastico

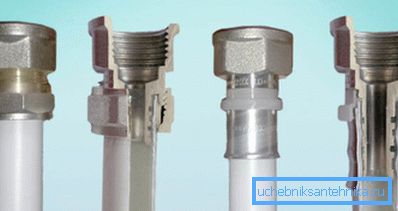

Compresion

El sellado, como en el caso del ajuste a presión, está provisto de un par de juntas tóricas. Solo el mecanismo de engarce es diferente: como en el caso del cobre, está provisto de un anillo partido, que se comprime cuando se aprieta la tuerca de la tapa.

Como ya se mencionó, el esquema de compresión se considera poco confiable: en el agua caliente y en la calefacción, después de un cierto número de ciclos de calentamiento y enfriamiento, la conexión pierde. Según el autor, la notoriedad es absolutamente inmerecida: una razón típica de las fugas son errores graves durante el montaje.

Usted ve, accesorios de prensa requieren el uso de pinzas especiales; El precio del instrumento, al menos 8-12 mil rublos, hace que sea irracional comprarlo para una reparación de una sola vez.

Desde aquí dos consecuencias prácticas:

1. La instalación de metal-plástico con compuestos de este tipo es realizada por profesionales;
2. No ahorran en otras herramientas y operaciones tecnológicas, en particular, en calibración y achaflanado.

Los accesorios de compresión a menudo están conectados con un extremo ovalado cortado con una sierra para metales. En este caso, los anillos de sellos se sacaron sin piedad de las ranuras y se desplazaron más profundamente en el cuerpo. La estanqueidad proporciona solo polietileno, que cuando se calienta se vuelve muy plástico.

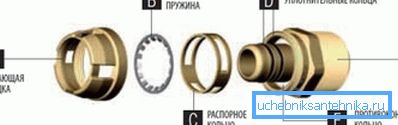

Empujar

Este diseño difiere solo en el mecanismo de fijación del tubo: está sujeto por un anillo de resorte con patas que apuntan hacia adentro. La tensión y aquí es proporcionada por un par de anillos de goma. De ahí la instrucción obvia: al ensamblar la tubería con sus propias manos, la calibración y el biselado también son necesarios en este caso.

Polietileno

Además de la soldadura, las juntas de compresión también se pueden usar en el ensamblaje de tuberías de polietileno. Para la estanqueidad son responsables los anillos de goma que ya nos son familiares.

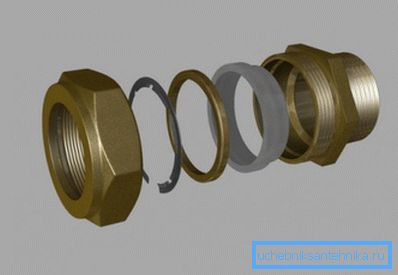

Acero inoxidable corrugado

El diseño de la conexión es casi idéntico al anterior: la tubería se enrosca con un sello de silicona al apretar la tuerca de unión.

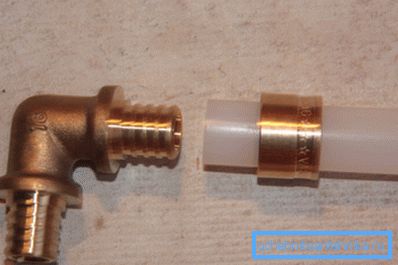

Polietileno reticulado

La conexión es una conexión en espiga común. La hermeticidad está garantizada por la memoria mecánica del polietileno reticulado: estirada por un extensor, vuelve a su tamaño anterior en unos pocos minutos.

Conclusión

Esperamos que la descripción de los diseños presentados ayude al lector a elegir los materiales para futuras reparaciones o construcciones (consulte también el artículo Publicación en tuberías: tecnología de instalación para una máxima seguridad).

Como siempre, el video en este artículo contiene información temática adicional. ¡Éxitos!
