¿Cómo son los accesorios de crimpado para tubos de cobre? ¿Qué sucede con los dispositivos con una funcionalidad similar para el acero (liso y corrugado de acero inoxidable), metal-plástico y polietileno? ¿Esta clase de accesorios tiene algún problema específico? Vamos a tratar de resolverlo.

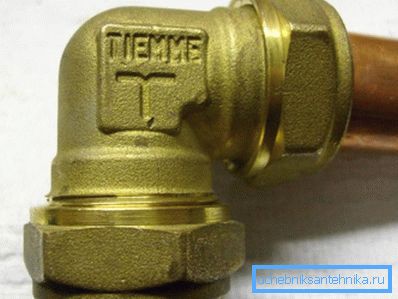

Área de prensado en las tuberías de cobre.

El cobre

La forma en que se conectan los tubos de cobre mediante accesorios de engarce depende del tipo de estos accesorios.

Sello suave

Acoplamiento con junta blanda.

En este caso, la hermeticidad está garantizada por la expansión del sello de goma o anillo de silicona, que se sujeta entre el cuerpo del accesorio y el anillo espaciador cuando se aprieta la tuerca. El método de ensamblaje del compuesto es, en general, bastante obvio.

En el tubo del diámetro correspondiente se usan alternativamente:

  1. Tuerca de casquillo.
  2. Anillo de retención.
  3. Compactador

Luego, el tubo se inserta en el cuerpo de la conexión, después de lo cual se aprieta la tuerca de unión, primero a mano, luego 1-2 vueltas con un par de llaves de extremo abierto o ajustables. Uno fija la posición del cuerpo, el segundo gira la tuerca abocinada.

Las ventajas de este esquema de conexión son obvias: no requiere recortar ni calibrar el borde de la tubería y se puede hacer con sus propias manos utilizando la herramienta más sencilla.

El precio de la facilidad de instalación es una confiabilidad bastante razonable: con cargas mecánicas significativas, es bastante realista arrancar la tubería de la junta. ¿De dónde vienen las cargas? De antemano, al menos con un martillo de agua que acompaña el flujo de agua; sin embargo, los juegos de niños en edad activa son al menos tan destructivos para la plomería.

Campana de montaje

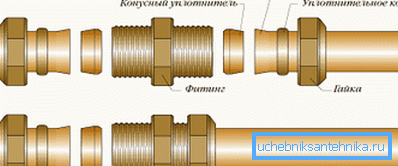

Acoplamiento con sello de casquillo.

El segundo esquema de conexión está diseñado para cobre recocido y utiliza su plasticidad, la capacidad de deformarse bajo carga. La hermeticidad está asegurada por un cono que desconcierta el extremo de la tubería, al cual es atraído por la tuerca de unión y el anillo de sellado. La junta es más fuerte y, lo que es más importante, más duradera: seguirá siendo hermética, incluso con un sobrecalentamiento prolongado, lo que es perjudicial para el caucho.

Las instrucciones para ensamblar la conexión en este caso son mucho más difíciles.

  1. El tubo se recorta con un cuchillo especial.. La culata debe ser estrictamente perpendicular a su eje.
  2. Luego la tuerca de unión y el anillo de sellado se colocan sobre ella..
  3. El borde se ensancha para que entre el sello del cono, luego de lo cual es atraído por una tuerca de tapa y un anillo de sellado al cuerpo de la conexión..
  4. La tuerca apretada a mano se aprieta con un par de llaves.. No exagere con esfuerzo: y para romper la rosca en la conexión de latón, y rompa la tuerca de la tapa con la suficiente facilidad.

Metal plastico

¿Cómo son los accesorios de crimpado para tubos de metal?

En la foto - esquina para montaje mezclador de pared.

La tubería difiere de la mayoría de las soluciones alternativas en su baja rigidez de anillo. Esta propiedad se compensa con el accesorio, que se utiliza como un mandril: un anillo partido comprime el borde de la tubería de metal-polímero en su superficie.

Además sellar la conexión:

  • Arandela de fluoroplástico entre el extremo del tubo y el sitio de soporte de la conexión. Al apretar la tuerca, la culata se presiona contra ella mediante un anillo partido de apriete.
  • Un par de juntas anulares usadas en la conexión de las ranuras mecanizadas en su superficie.

¿Cómo se instalan los accesorios de engarce en las tuberías de metal y plástico?

  1. El tubo está mecanizado con una cuchilla para cortar metal-plástico.

Por cierto: el autor es muy bueno con una amoladora con una rueda de corte para metal. Lo principal: hacer un corte, estrictamente perpendicular al eje longitudinal.

  1. Se calibra por cualquier objeto del diámetro apropiado. El objetivo es eliminar la ovalidad cerca del trasero.
  2. El chaflán se retira del interior. Esta medida simple ayudará a no silenciar las juntas tóricas de goma.
  3. Una tuerca ciega y un anillo partido se expulsan del tubo, después de lo cual se coloca en la conexión. Los anillos de goma pueden ser pre-lubricados con jabón líquido. Lo más importante: no los rompa y no cambie al disco.
  4. El anillo partido se desplaza hasta el final, después de lo cual se aprieta la tuerca de la tapa, manualmente y luego con un par de llaves.

Acero

Los accesorios de compresión para tubos de acero (ordinarios, de acero negro y galvanizado, y de acero inoxidable corrugado) están dispuestos casi igual. En realidad, su diseño repite exactamente los dispositivos que ya hemos estudiado para unir cobre sólido: las mismas tuercas de tapa, anillos de retención y juntas tóricas.

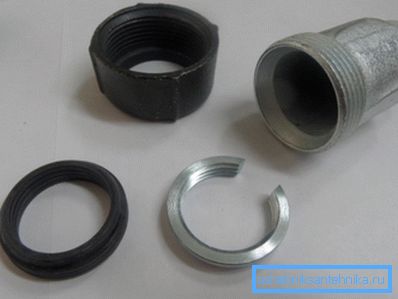

Adaptador de compresión de 1/2 pulg. Tubería a roscas de tubería del mismo diámetro.

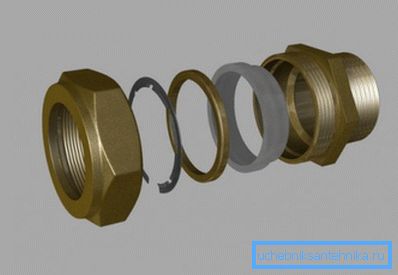

Dispositivo de acero inoxidable corrugado con funcionalidad similar.

¿Cómo montar una conexión de este tipo en el caso de tubos de acero negro?

  1. La superficie de la tubería se limpia cuidadosamente de las capas de pintura y óxido. El trabajo es fácil de realizar con un cuchillo afilado.
  2. Si la ovalidad está presente, se elimina. Con algo de habilidad para este propósito, puede usar una llave de gas ordinaria.

Tenga en cuenta que puede dejar rasguños profundos en la superficie, lo cual es inaceptable. Si esto sucede, no sea perezoso para eliminar el atasco con un archivo.

  1. Mueva gradualmente la tuerca abocinada, el anillo partido y el sello hasta el final del tubo.
  2. Inserte la estructura resultante en el cuerpo y apriete la tuerca con un par de llaves.

En el caso del acero inoxidable corrugado, por supuesto, se pueden omitir los dos primeros puntos.

Polietileno

Los accesorios de compresión para tuberías de polietileno, a diferencia de todos los descritos anteriormente, no están hechos de metal (latón, cobre o acero), sino del mismo polietileno. Otra diferencia significativa es que se montan sin herramientas: las tuercas se aprietan solo a mano.

Útil: el diámetro máximo de los accesorios de compresión para el polietileno, teniendo en cuenta esta característica, está limitado a 32 milímetros.

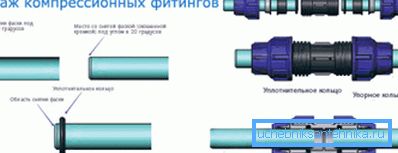

Acoplamiento sin transición de diámetro.

El dispositivo de conexión es prácticamente el mismo que los descritos anteriormente: la estanqueidad se garantiza mediante un sello anular que, cuando se aprieta la tuerca de sombrerete, se abre con un anillo de tope. (Vea también Drainpipes: Features.)

¿Cómo montar la conexión?

  1. Todas las superficies se limpian de la suciedad.
  2. El chaflán exterior se retira del extremo. Permitirá que la tubería entre en la conexión con una resistencia mínima.
  3. La tuerca de unión, los anillos de empuje y de sellado se alejan del extremo del tubo y, luego, una vez que se insertan en el cuerpo, regresan. El hilo, como recordamos, se aprieta únicamente a mano.

Problemas

Por supuesto, no fue sin ellos. Enumeramos los problemas más típicos de las juntas de compresión.

Descripción Razón Eliminación
Fuga en metal con calentamiento cíclico. Al montar los anillos de goma offset. El calentamiento cíclico causó la deformación de la estanqueidad del polietileno en la boquilla. La junta se desmonta completamente y se vuelve a montar con la instalación correcta de las juntas tóricas.
Fugas en accesorios de tubería con cualquier tipo de junta blanda. Sellar parcialmente la elasticidad perdida. Sustitución del anillo de estanqueidad.
Fuga en el zócalo de tubos de cobre. La grieta del tubo, poner en el sello cónico. El tubo se corta, se vuelve a enhebrar y se ensancha.

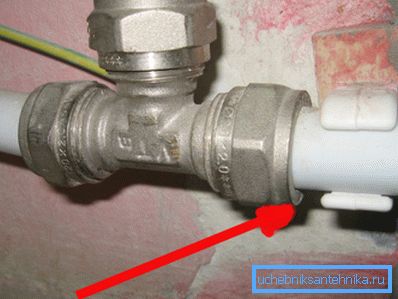

La fuga de debajo de la tuerca en el agua caliente es un problema común de las juntas de compresión en metal-plástico.

Conclusión

Esperamos que el material ofrecido al lector lo ayude en el autoensamblaje y reparación de tuberías. Como siempre, el video en este artículo contiene información temática adicional. ¡Éxitos!
