Abrazadera de tubo: tipos, opciones, detalles de montaje

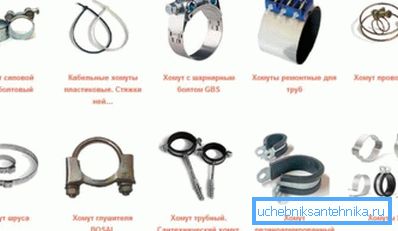

¿Para qué son las abrazaderas de tubería? ¿De qué están hechos? ¿Cómo puede ser una abrazadera de tubo de metal o plástico? ¿Cómo utilizar estos productos? Tratemos de responder estas preguntas.

Propósito de uso

En realidad no hay muchos de ellos:

1. Instalación de la tubería a la pared, tabique de luz, techo o estructuras de soporte de cualquier tipo. Como norma, estamos hablando de tuberías de gas, agua y alcantarillado de sección transversal circular.

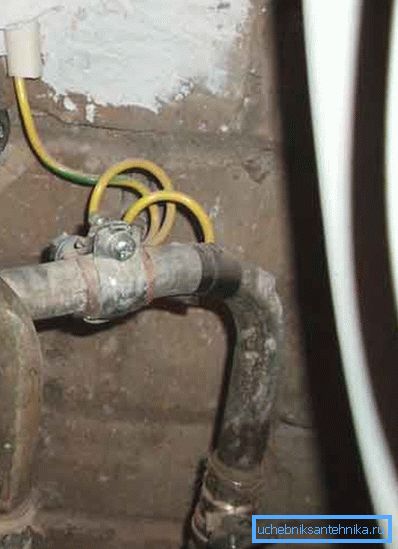

2. Puesta a tierra eléctrica de hierro fundido o baño de acero.. En este caso, la abrazadera de conexión a tierra para tuberías es un simple bucle de galvanizado delgado; está engarzado en una tubería de agua fría y se conecta con una barra de acero delgada o un cable de cobre desde el baño.

1. Las abrazaderas para tubos de perfil se utilizan para conectarlas al ensamblar una variedad de bastidores, bastidores y otras estructuras metálicas. Este tipo de conexión con cargas mecánicas moderadas reemplaza perfectamente la soldadura.
2. Las pinzas de reparación se utilizan para sellar la fuga de las tuberías de agua.. Sin embargo, en la mayoría de los casos, la abrazadera de reparación se puede utilizar como un acoplamiento: lo principal es que su longitud sea mayor que el diámetro del tubo.

Importante: con un diámetro de más de 350 mm, la abrazadera debe exceder la sección transversal de los tubos a unir al menos 150 mm.

1. Finalmente, los productos de engarce (apriete) están diseñados para engarzar las mangueras para diversos fines en los accesorios. Como regla general, la abrazadera de este tipo es una tira perforada con un tornillo.

Materiales y diseños aplicables.

A continuación, consideramos de qué están hechos estos productos y qué son.

Montaje

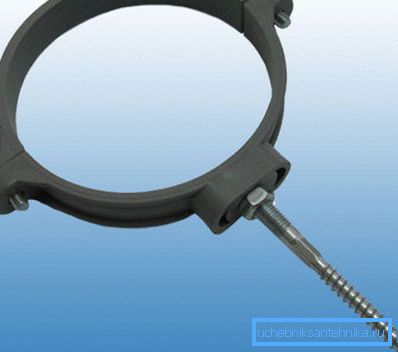

El principal material utilizado en la fabricación de elementos de fijación para aguas residuales - cloruro de polivinilo no plastificado. El acero galvanizado o cromado se puede utilizar como material auxiliar. A la venta puedes encontrar dos diseños de cierres.

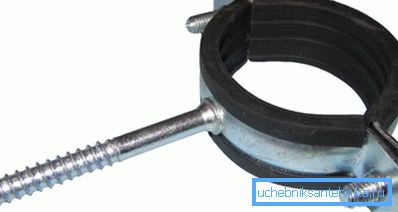

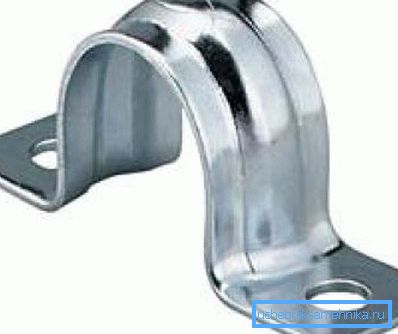

Para tuberías de agua y gas de varios tipos, se utilizan sujetadores diseñados de una manera ligeramente diferente.

Para proftruby

Este tipo de producto es el mismo: todos son desmontables, diseñados para ser atornillados entre sí. Material - acero inoxidable o galvanizado.

Las diferencias intraespecíficas se reducen principalmente a cuántas tuberías, qué sección y en qué ángulo se conecta el sujetador.

Reparación

El objetivo principal de su aplicación es neutralizar el flujo antes o en lugar de realizar trabajos de soldadura. Dado que el tamaño de la fístula en las tuberías de agua antiguas es bastante importante, la longitud del producto debería permitir aislar herméticamente una porción bastante grande de la tubería de agua.

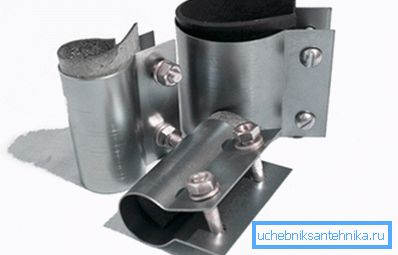

Por diseño, las abrazaderas de reparación se pueden dividir en desmontables, que consisten en dos mitades de conexión y en forma de C.

Materiales utilizados para la fabricación de:

• Acero negro Junto con el uso de productos de fábrica, los trabajadores metalúrgicos practican la fabricación de abrazaderas de tubería con sus propias manos. Las instrucciones son ridículamente simples: solo tiene que martillar una tira de acero de 3 mm de grosor en una plantilla hecha de un tubo del tamaño adecuado y perforar uno o dos pares de orificios.
• Acero galvanizado. Se compara favorablemente con el hecho de que no teme la oxidación cuando está en contacto con el agua.
• Acero inoxidable Su precio es mucho más alto que el de galvanizado, pero este material no se cubrirá con óxido incluso si la capa protectora exterior se ve afectada.

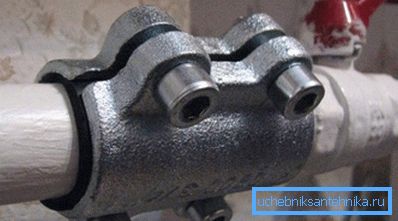

• Hierro fundido Es bastante frágil, por lo que los productos correspondientes se hacen bastante masivos.

El caucho denso se usa comúnmente para sellar tuberías.

Sin embargo, en tuberías de alta temperatura (en particular, el suministro de calefacción en la entrada a la casa y las líneas de vapor industriales), se utiliza paronita (caucho duro resistente al calor) y silicona resistente al calor.

Crimpado

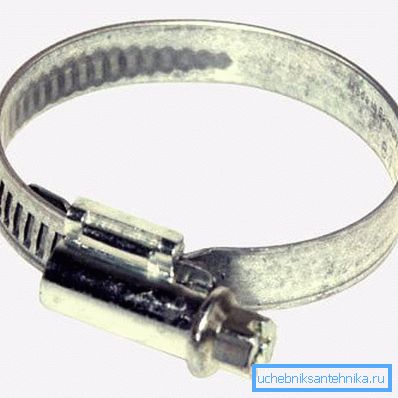

El material utilizado es galvanizado o aluminio. Debido al acoplamiento entre la rosca del tornillo y la perforación de la cinta, a medida que el tornillo gira, la abrazadera se aprieta.

Consejos útiles

Parece que la aplicación de tales adaptaciones constructivamente simples debería ser fácil.

Pero aquí hay sutilezas:

• Las suspensiones o abrazaderas para tuberías de alcantarillado hechas de cloruro de polivinilo o polipropileno, se montan en incrementos que no superan los diez diámetros de tubería. Es decir, con un diámetro de 50 mm el paso es medio metro, a 110 mm - 1,1 metros, y así sucesivamente. Si aumenta el paso, las aguas residuales durante uno o dos años inevitablemente se hundirán. Las áreas resultantes con contra-clones se convertirán en un lugar de constantes bloqueos: acumularán grasa, arena y otras suspensiones.
• El sistema de alcantarillado de hierro fundido se monta en cada campana y / o en incrementos de no más de 1,5 metros.
• La pendiente durante la instalación de aguas residuales no solo tiene que ser constante: de nuevo se ata al diámetro.

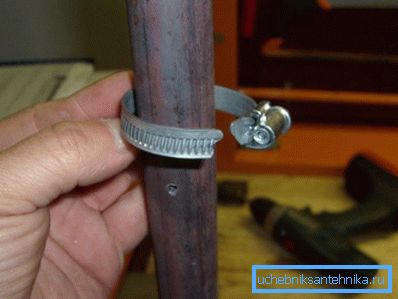

• Con la ayuda de una abrazadera de engarzado y juntas para una grúa, es fácil eliminar una fístula de punto en el sistema de suministro de agua. La junta es simplemente atraída por el punto libre de óxido. En ausencia de una abrazadera, la junta puede ser atraída por cobre grueso o alambre de acero recocido.

• Las fugas de la campana de la tubería de aguas residuales en una sección horizontal o detrás del inodoro pueden eliminarse envolviéndola firmemente con una banda de goma comprada en una farmacia o cortada a lo largo de una cámara de bicicleta. El caucho se superpone con bobinas que se desplazan a la mitad de su ancho; La última vuelta se fija por cable.

Conclusión

Por supuesto, en un pequeño material es imposible enumerar todas las soluciones ofrecidas por el mercado moderno. Como de costumbre, el lector podrá estudiar cierta cantidad de información adicional al ver el video en este artículo. ¡Éxitos!
