Zona de protección de agua y alcantarillado: requisitos
¿Qué tan grande es la zona de protección del suministro de agua por SNiP? ¿A qué distancia de la línea central de alcantarillado se puede construir? ¿Cuál debe ser la distancia desde el tanque séptico a otras estructuras en el sitio? Tratemos de responder estas preguntas.
Causas de limitaciones
Para comenzar, pensemos por qué necesitamos zonas de seguridad para el suministro de agua y aguas residuales.
Hay varias razones para su existencia.
- Durante la construcción, las redes de ingeniería pueden dañarse directamente. (por ejemplo, al operar una excavadora) o al arrojar tierra en un pozo.
Nota: por sí mismos, el movimiento de equipos de construcción sobre una tubería de 1 a 1,5 metros de profundidad tampoco es tan seguro para ello. Las cuencas rotas de las tuberías de agua de hierro fundido o la deformación de las tuberías de polietileno, lo que reduce su espacio libre, a menudo son una consecuencia directa de una carga significativa en el suelo sobre ellas.
- Despresurización de las comunicaciones de ingeniería., a su vez, también puede causar daños a los edificios vecinos, lavando el suelo debajo de sus cimientos.
- Finalmente, en el caso de aguas residuales, también son importantes las consideraciones sanitarias y epidemiológicas.. Ingresar al pozo o al pozo con el agua potable de E. coli desde una unión de tuberías no ajustada o desde un pozo séptico que filtra el pozo puede crear una grave amenaza para la salud de los habitantes de las estructuras cercanas. En parte, esto también se aplica a las tuberías de agua: la despresurización bajo ciertas condiciones puede conducir a la contaminación del agua potable.
Requisitos reglamentarios
El ancho de la zona de protección de los sistemas de suministro de agua y alcantarillado se menciona en varios documentos normativos nacionales. En las mejores tradiciones nacionales, las contradicciones en ellas dejan espacio para diferentes interpretaciones de los requisitos.
SNIP 2.04.02-84
El documento sobre el diseño de redes externas de suministro de agua establece las siguientes dimensiones de la zona de protección para tuberías de agua tendidas en áreas no desarrolladas:
| Condiciones | Zona de seguridad, metros. |
| Suelo seco, diámetro hasta 1000 mm. | 10 |
| Suelo seco, diámetro superior a 1000 mm. | 20 |
| Suelo mojado | 50 |
Sin embargo: en áreas edificadas, la zona de protección del sistema principal de suministro de agua puede reducirse según lo acordado con el servicio sanitario-epidemiológico.
¿Cuáles son los requisitos para la zona de protección?
- Dentro de sus límites, la presencia de fuentes de contaminación del agua subterránea y del suelo en sí es inaceptable. La lista incluye rellenos sanitarios, inodoros, almacenamiento de estiércol, etc. Cuando la zona de seguridad está adyacente a las áreas contaminadas, solo se deben usar tuberías de plástico y de acero (es decir, sin conexiones desmontables) para las tuberías de agua.
- Queda prohibida la instalación de tuberías de agua en el territorio de zonas industriales, empresas agrícolas, cementerios de ganado, cementerios, campos de riego, campos de filtración de sistemas de alcantarillado autónomos.
SNIP 2.07.01-89
El segundo documento está dedicado a la planificación del desarrollo de pueblos y ciudades. Permítanos señalar los momentos clave de su texto en el campo de interés para nosotros.
Los tamaños máximos de los sitios para plantas de tratamiento de agua potable con su productividad diferente se toman igual a:
| Productividad, m3 / día | Área, ha |
| 800 y menos | 1 |
| 800 - 12000 | 2 |
| 12,000 - 32,000 | 3 |
| 32,000 - 80,000 | 4 |
| 80000 - 125000 | 6 |
| 125,000 - 250,000 | 12 |
| 250000 - 400000 | 18 |
| 400,000 - 800,000 | 24 |

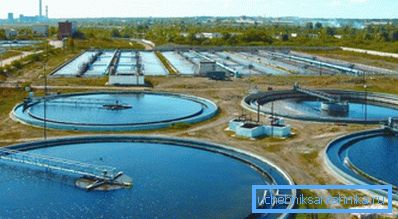

Pero la instrucción sobre la asignación de espacio para plantas de tratamiento de aguas residuales para aguas residuales:
| Productividad, m3 / día | Área, ha |
| 700 o menos | 0.5 |
| 700 - 17000 | 4 |
| 17,000 - 40,000 | 6 |
| 40,000 - 130,000 | 12 |
| 130,000 - 175,000 | 14 |
| 175,000 - 280000 | 18 |
Importante: para el sistema de alcantarillado local, el tamaño máximo del sitio para la planta de tratamiento y su zona de protección sanitaria es de 0.25 ha.
La ubicación de las redes de ingeniería dentro del asentamiento debe estar principalmente dentro de los límites de caminos y calles. Al mismo tiempo, se recomienda la colocación del alcantarillado y el suministro de agua dentro de una franja divisoria entre carriles. Bajo los pavimentos, también se pueden colocar redes de ingeniería, pero solo en bandejas o túneles.
En las calles sin carriles de división, las redes de ingeniería pueden colocarse directamente debajo de la calzada, nuevamente en canales o túneles, lo que permite, si es necesario, reparar o reemplazar sin abrir la calzada.
Si no cumple con esta regla, el precio de cualquier reparación de emergencia o programada aumentará drásticamente, tanto por la necesidad de restaurar el pavimento de la carretera como por la reorientación forzada de los flujos de tráfico durante la duración del trabajo.
Con un ancho de carretera de más de 22 metros, el suministro de agua se debe tirar a ambos lados. En condiciones difíciles del terreno (en particular, en permafrost o en suelos que se hunden), las líneas de suministro de agua deben tenderse en canales o túneles, independientemente de otros factores.
¿Cuántos metros de una zona de seguridad de un sistema de suministro de agua y el alcantarillado no se pueden construir con otras construcciones? A esta pregunta, el SNiP proporciona una respuesta completamente inequívoca y detallada, incluso si está en alguna contradicción con el documento reglamentario anterior.
| Objetos | Distancia minima, metros | |
| Fontanería y alcantarillado a presión. | Drenaje por gravedad (incluyendo aguas pluviales) | |
| Cimientos de edificios para cualquier finalidad. | 5 | 3 |
| Cimentaciones de cercas, soportes de líneas de comunicación, pasos superiores. | 3 | 1.5 |
| Eje ferroviario ancho de 1520 mm | 4 | 4 |
| El eje del ferrocarril de vía estrecha y los carriles de tranvía de 750 mm de ancho. | 2.8 | 2.8 |
| Borde de la carretera | 2 | 1.5 |
| Cimientos de torres de transmisión de potencia con voltaje de hasta 1 kV, redes de contacto de transporte eléctrico, alumbrado público. | 1 | 1 |
| Cimientos de torres de transmisión de potencia con tensión de 1 - 35 KV. | 2 | 2 |
| Fundamentos de los polos de transmisión de potencia con tensión superior a 35 KV. | 3 | 3 |
Por lo tanto, en la prueba del documento se indica expresamente que la zona de máxima seguridad de las redes de suministro de agua dentro del asentamiento es de 5 metros. Es precisamente este valor por el que vale la pena guiarse si planea construir en el territorio de una ciudad o aldea.
Los autores del SNiP hacen algunas notas bastante curiosas a la tabla.
- La distancia mínima entre el látigo de las aguas residuales domésticas y la tubería de suministro de agua de fibrocemento sigue siendo la misma de 5 metros.
- Para tuberías de agua de hierro fundido con un diámetro de 200 mm, esta distancia se reduce a uno y medio, y con un diámetro de más de 200 mm, hasta tres metros.

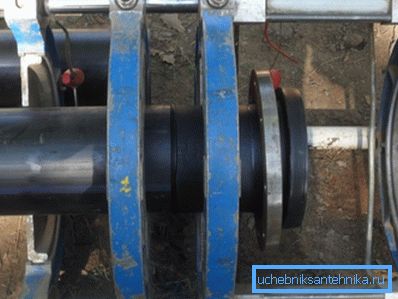

- El suministro de agua polimérica de cualquier tamaño se puede colocar a un metro y medio de la alcantarilla.
- La distancia desde el suministro de agua hasta el drenaje o las aguas pluviales no debe ser inferior a 150 cm, independientemente del material y el diámetro de las tuberías.
- Los cables de alimentación pueden estar a medio metro del suministro de agua, y la red de calefacción o los túneles para cualquier propósito, en uno y medio.
SNIP 2.04.03-85
El último documento que nos interesa regula la construcción de redes e instalaciones de alcantarillado externo. Por supuesto, nos interesan, en primer lugar, los tamaños de las zonas de protección sanitaria establecidas por SNiP, y en un área bastante estrecha.
Permítanos señalar los puntos por los que debe guiarse cuando construya su propio sistema de alcantarillado autónomo e instalaciones de tratamiento locales:
- La zona protectora de la fosa séptica es de 5 metros.
- Para el filtro bien, aumenta a 8 metros.

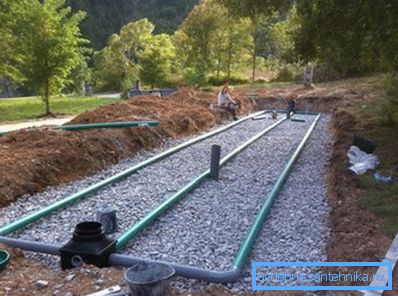

- El campo de filtración con una capacidad de no más de 15 metros cúbicos por día requiere la creación de una zona de protección sanitaria de 15 metros.
- Finalmente, las trincheras de filtro y los filtros de arena y grava limitan el edificio hasta una distancia mínima de 25 metros.
Conclusión
Esperamos que los requisitos reglamentarios anteriores y la lista de documentos que rigen la construcción ayuden al lector a crear sus propios proyectos. En el video de este artículo puedes encontrar materiales temáticos adicionales. ¡Éxitos!
