Zanja para fontanería: normas, requisitos, características

14-01-2018
Suministro de agua

Una zanja para un sistema de suministro de agua es un tipo especial de desarrollo de suelo necesario para la instalación de tuberías: tuberías para el transporte de agua potable. A pesar de la aparente simplicidad de esta tarea, al realizar un trabajo es necesario seguir una serie de reglas y regulaciones.

Queremos hablar sobre estas reglas y ayudarlo a descubrir cómo cavar una zanja debajo de la tubería de agua correctamente.

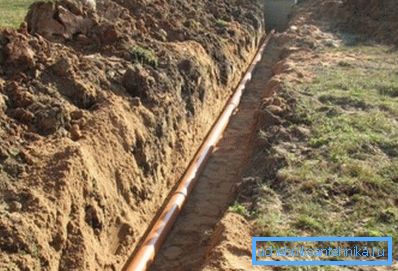

El costo de cavar una zanja bajo el suministro de agua a menudo obliga a los propietarios de las parcelas a hacer el trabajo ellos mismos.

Tendido de ductos

Formas reales

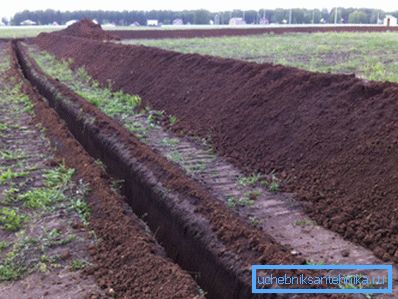

En la foto, el método más común para colocar una tubería de agua es por medio de una zanja.

Las tecnologías de construcción modernas asumen dos métodos principales de colocación subterránea de tuberías de agua:

  1. Colocando una pipa de agua en una zanja. En este método, antes de la instalación de la tubería, se realiza el desarrollo del suelo hasta la profundidad de diseño, la preparación de la cimentación, el fortalecimiento de las paredes de la zanja. Una vez finalizada la colocación, se realiza el relleno y se refina el área sobre el área de trabajo;
  2. Colocación sin zanja de suministro de agua. Este método es más progresivo e implica la perforación del suelo entre dos pozos tecnológicos, seguido de la colocación de la tubería en el orificio resultante. El desarrollo del suelo, el relleno y el paisajismo no se requieren en este caso.

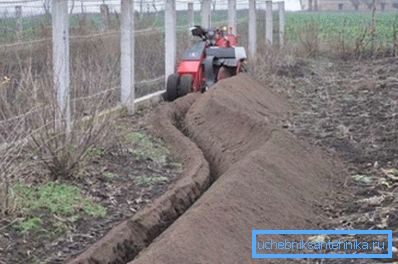

El uso de tecnología moderna y liviana puede acelerar significativamente y facilitar la tarea.

El método de colocación abierta (zanja) le permite hacer frente a pequeñas cantidades de trabajo con sus propias manos utilizando herramientas simples:

  • palas
  • chatarra
  • perforador, etc.

Es adecuado para granjas rurales, ya que el suelo no está cubierto de asfalto, los edificios son escasos, prácticamente no hay comunicaciones competitivas ni infraestructura, por lo tanto, el daño y la restauración posterior serán mínimos.

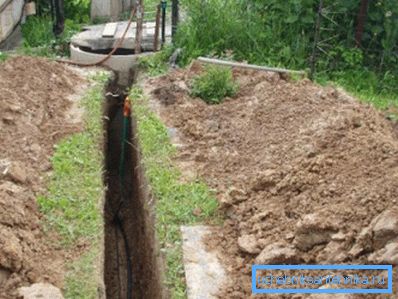

El desarrollo de trincheras abiertas es el más adecuado para el campo.

El reemplazo sin zanjas del acueducto, así como su instalación, requieren equipo especial y trabajadores capacitados. El método se basa en la perforación direccional horizontal o la perforación del suelo con puntas especiales y un chorro de agua a presión.

Excelente para áreas urbanas con edificios densos e infraestructura desarrollada, donde el método abierto a veces no está disponible.

Basta con cavar dos pozos al principio y al final de la sección recta.

Presta atencion Para organizar las comunicaciones en un sector privado, el método abierto es bastante aceptable. El método sin zanjas es posible para superar carreteras y otros obstáculos similares.

Reglas de desarrollo de zanjas

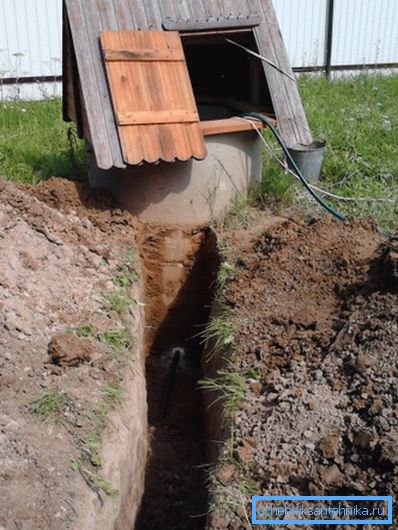

Por lo general, la tubería de plomo del pozo o perforación.

Por lo tanto, para trabajar fuera de la ciudad, puede utilizar el método abierto de colocación de tuberías. Así que necesitamos una zanja.

Para construirlo correctamente, encontrará la instrucción útil, donde hemos recopilado los requisitos básicos y las aclaraciones útiles sobre varios problemas:

  • Es aconsejable colocar una zanja a lo largo del camino directo más corto. Si esto no es posible, se divide en segmentos de línea recta con giros de 90 °, a veces se permiten otros ángulos de giro;
  • La profundidad de la zanja es una característica muy importante. Según SNiP, teniendo en cuenta las posibles cargas dinámicas, la profundidad de colocación mínima debe ser de al menos un metro, pero las condiciones climáticas de nuestro país imponen una restricción diferente: la zanja debe ser unos 30 cm más profunda que la profundidad de congelación del suelo en su región (para la zona media - aproximadamente 2 - 3 m, para las regiones del sur - 1.2 - 1.3 m);
  • El ancho de la zanja no debe ser inferior a 70 cm al instalar tuberías de agua para SNIP. Sin embargo, en la práctica se aplican estándares estrictos cuando se trabaja con servicios profesionales, y en el jardín se puede guiar por el diámetro de la tubería y la comodidad del trabajo. Usualmente excavados al ancho de una pala - 45 - 50 cm;
  • Al colocar tuberías de agua, es necesario observar una pendiente de 0,002 a 0,005 en la dirección del pozo si hay una válvula de drenaje para vaciar el sistema en caso de reparación o conservación para el invierno;
  • La plomería y las aguas residuales en una zanja no se ajustan a todas las reglas y regulaciones. Sin embargo, este requisito a menudo se ignora cuando se usan tuberías de plástico en fundas protectoras. No lo recomendaríamos;
  • El cable y el sistema de suministro de agua se pueden colocar en la misma zanja, sujeto a las siguientes condiciones: el cable (hasta 35 kV) se coloca en una tubería de plástico sobre el sistema de suministro de agua, la distancia entre ellos es de al menos 25 cm, y sobre el cable al menos un metro de tierra;
  • La parte inferior de la zanja debe estar apretada y apisonada, es deseable que la tubería quede en el suelo con un cuerpo completamente ajustado.

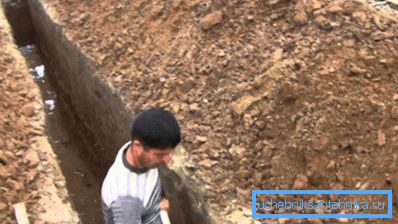

El ancho debe ser cómodo para trabajar con costos de mano de obra mínimos.

Además de estas reglas, necesitará una serie de consejos. Por lo tanto, en las regiones del norte y en el carril central, es mejor cubrir el tubo con una capa de espuma o lana mineral. Algunas veces ocurren heladas extremas, y esta medida puede protegerlo de un accidente.

Cuando llene la zanja, especialmente en la etapa inicial (los primeros 25 a 30 cm), tire el suelo suavemente hacia la esquina de la zanja. Evite los bultos, ladrillos, piedras y otros desechos pesados ​​obstruidos, de lo contrario, la tubería podría dañarse.

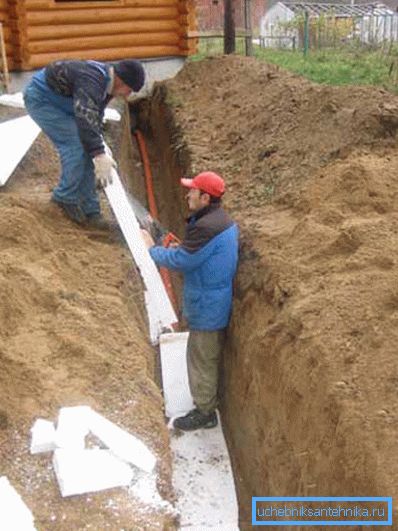

Es mejor calentar el tubo con espuma.

Presta atencion Pregunte a los lugareños cómo cavar una zanja bajo el suministro de agua, tal vez el precio sea el adecuado para usted y solo puede controlar el proceso. Los movimientos de tierra no son lo más emocionante de hacer.

El uso de la tecnología.

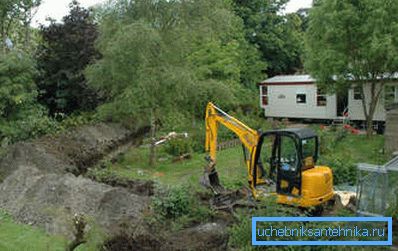

Una miniexcavadora es perfecta para esta tarea.

También puede ayudar a la aplicación de la tecnología. Hoy en día, toda la masa de miniexcavadoras ligeras, motobloques y otros productos similares está disponible en el mercado de la construcción. A menudo, el alquiler de un dispositivo de este tipo no es tan caro, y el trabajo se realiza en cuestión de horas, ni siquiera tendrá tiempo para aburrirse.

Si hay una trinchera en el camino u otro obstáculo similar en el camino, puede aplicar el método de perforación del suelo. Para hacer esto, desde dos lados del obstáculo excavan pozos a medio metro de profundidad por debajo de la profundidad de la junta, y la longitud del pozo debe ser de uno y medio a dos metros. El ancho es de aproximadamente 1 - 1.2 m.

Un tubo de acero se corta en secciones de 1 m cada una, en cuyos extremos se corta una rosca. También necesitan acoplamientos. Una punta cónica está hecha de una pieza con un martillo, al final de la cual queda un pequeño agujero.

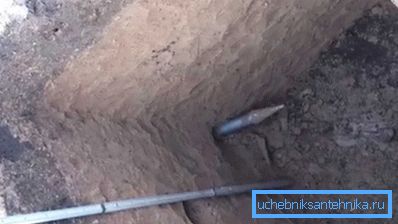

Punta de cono para punción.

Luego toman una bomba de agua y meten la manguera en el pozo. Luego, la punta se introduce en el suelo en la dirección del segundo pozo, se enrolla una sección de tubería en su extremo con la ayuda de un acoplamiento, se inserta una manguera en la tubería y se suministra agua.

Una abrazadera o llave está unida al cuerpo de la tubería, y la tubería se empuja hacia el suelo con la ayuda de chatarra (se debe tener en cuenta que con una buena presión de agua funciona como un reloj).

Cuando se ingresa completamente la tubería, se le adjunta el siguiente segmento y así sucesivamente hasta que el sitio quede completamente perforado.

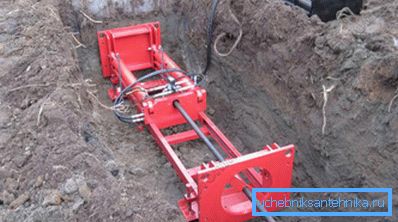

Puede utilizar equipo especial.

Presta atencion Superar la ruta habitual de dos carriles tomará varias horas, mientras que no tendrá que restaurar el asfalto y bloquear el movimiento.

Conclusión

La zanja es un método aceptable para instalar tuberías de agua en áreas rurales. Si conoce las reglas y regulaciones básicas del trabajo, pueden hacerse de forma independiente o con el uso de la tecnología. El video en este artículo te ayudará a entender algunos de los matices del proceso.
