Válvulas de bola para tuberías: cómo están diseñadas y qué

La disposición de las redes de calefacción y suministro de agua en cualquier edificio no se puede imaginar sin el uso de válvulas de cierre. En este momento, uno de los elementos de corte más modernos y confiables de tales sistemas son las válvulas de bola de agua. Hablaremos de todas sus variedades en nuestro artículo.

Alcances y diseño de la válvula de bola.

Las válvulas de bola están diseñadas para cerrar total o parcialmente las tuberías de suministro de agua.

Los lugares más evidentes de su instalación:

• sección del inodoro de revestimiento de la manguera de acoplamiento y tubo ascendente de agua fría;
• Punto de conexión de lavado de drenaje o lavavajillas;
• nodo de conexión de la caldera de calefacción;
• la sección del sistema de calefacción que conecta con ella un "bypass" (un desvío a lo largo de la bomba de circulación);
• el punto de corte del suministro de agua a toda la casa / apartamento, por separado: al fregadero, la bañera, el lavamanos, la ducha, etc.

Dispositivo de grua

1. La instrucción informa que la válvula de bola de mezcla consiste en un cuerpo y un elemento de distribución giratorio.
2. Esta parte reguladora, en forma de bola, es hueca por dentro. Hay agujeros en sus lados opuestos: dos de ellos están ubicados en un extremo y uno en el otro lado.
3. A través de los dos primeros orificios en el dispositivo fluye agua fría y caliente. Dentro de la bola, los chorros se mezclan y el fluido caliente entra en el pico del dispositivo.
4. Las contrapartes puramente de bloqueo también usan una bola hueca, pero solo tiene un orificio en ambos extremos.
5. El diámetro de los orificios en el círculo corresponde a la sección transversal interna de los tubos de suministro. A partir de esto, los expertos llaman a las válvulas de las válvulas de bola "de paso total".
6. Cuando la válvula está "completamente abierta", el orificio de agua en el cierre de la bola está lo más abierto posible. Cuando se gira la manija de la grúa, lo que significa, y la bola, a 90 °, el flujo de agua se corta completamente.

Las ventajas de tales válvulas.

Antes de elegir su propia válvula de bola plegable o de cierre de agua, considere sus ventajas.

1. Larga vida útil sin problemas, debido a la ausencia de almohadillas de goma.
2. Apretado total - el cuerpo de la válvula es uno.
3. Fácil instalación. Solo es necesario atornillar la válvula en los tubos de salida y entrada.

Presta atencion Es indeseable colocar válvulas de bola en sistemas en los que el agua contenga mucha basura e impurezas sólidas. El elemento de bloqueo en ellos se acopla estrechamente con los forros de PTFE. El daño a esta junta deshabilitará todo el dispositivo.

Materiales de fabricación

Las válvulas fabricadas ahora se dividen en 3 categorías según el material. Antes de la adquisición debe tener en cuenta qué válvulas de bola son mejores para la plomería.

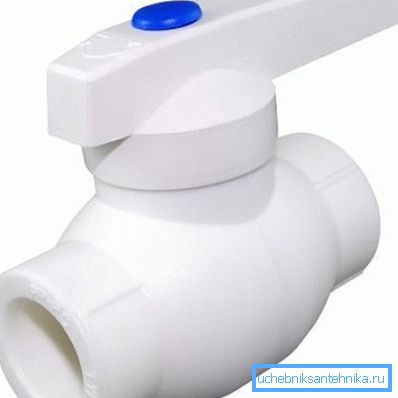

Análogos de plastico

1. Para la producción de tales productos se utiliza polipropileno o polietileno de diversas modificaciones.
2. Dichas materias primas tienen inmunidad absoluta al oxígeno, corrosión electroquímica y química.
3. Sobre esta base, las válvulas de bola de plástico a menudo se montan en redes que mueven fluidos químicos agresivos.

Presta atencion Un inconveniente importante de los materiales poliméricos es su resistencia insuficiente a las altas temperaturas. Como resultado, las válvulas de bola de plástico no deben usarse en sistemas de agua caliente, así como en calefacción.

Dispositivos de acero

1. Dichos accesorios de bola de cierre se usan a menudo en tuberías de tipo industrial.
2. Tiene una resistencia especial, por lo que se usa ampliamente para suministrar líquidos que se calientan a temperaturas extremas e incluso a vapor.
3. Las válvulas de bola de acero son óptimas para su uso en tuberías que transportan líquidos a alta presión.

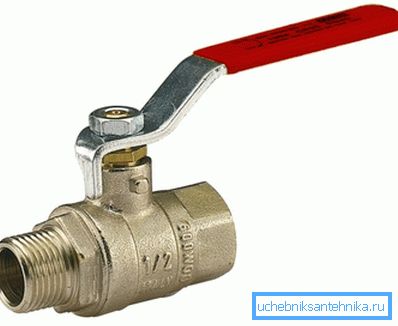

Accesorios de latón

En la vida cotidiana, las válvulas de bola de latón son las más utilizadas.

1. Los fabricantes utilizan dos métodos de su fabricación: moldeado en moldes o forjado en prensas mecánicas.
2. Las grúas forjadas más fiables y duraderas. En consecuencia, su precio es más alto. La razón de la mejor calidad de estos productos: en su fabricación casi no se forman cavidades de aire.
3. La composición del latón incluye componentes que tienen diferentes potenciales electroquímicos. Como resultado, para evitar la corrosión química, los grifos están recubiertos con un método de galvanoplastia, con una capa protectora especial.

Presta atencion El uso de válvulas de bola de latón está prohibido en sistemas de tuberías en los que la temperatura del agua u otro medio transportado exceda los + 150 °. Una sustancia excesivamente caliente crea cavidades microscópicas en latón. Esto conduce a un aumento de la fragilidad del material.

Recomendaciones utiles

1. La válvula montada en el suministro de agua o red de calefacción debe cumplir con sus parámetros técnicos.. Las características más importantes son el diámetro interno de la grúa y la presión hidráulica máxima que puede soportar.
2. Al elegir un dispositivo, inspeccione cuidadosamente.. En su cuerpo no debe haber irregularidades, grietas, flujos de metal. El dispositivo debe tener un conjunto completo de piezas y componentes.
3. Antes de desmontar la válvula de bola, estudie cuidadosamente su diseño. En el pasaporte adjunto.
4. Es más fácil distinguir el material de fabricación de la válvula (aleación a base de hierro o cobre) con un imán. Sólo le atrae el acero.

Conclusión

Las válvulas de bola son muy fáciles de instalar y operar. Sirven durante mucho tiempo, al tiempo que proporcionan la máxima facilidad para regular el flujo de agua. El video en este artículo complementará su información.
