Válvula del radiador: todo lo que necesita saber sobre esta

Cuando se utiliza el calentamiento de agua no se puede prescindir del uso de válvulas y válvulas de control. Gracias a la instalación de diferentes tipos de válvulas de radiador, es posible ajustar el calentamiento de la batería, lo que aumenta la fiabilidad del sistema de calefacción en su conjunto.

Por supuesto, tal efecto se logrará solo si la persona entiende claramente qué toque es óptimo para resolver el problema correspondiente.

Sobre los tipos de grúas de radiador

Todos los grifos para radiadores se pueden dividir en 3 grupos:

• Para ajustar el flujo de refrigerante al dispositivo de calentamiento. Esto hace posible cambiar la temperatura en cada radiador individual al reducir / aumentar la corriente de refrigerante a través de él. Para este propósito, generalmente se usan válvulas estándar, y el paso de la tubería se bloquea girando la válvula manualmente;

Presta atencion Para no perder el tiempo varias veces al día, tiene sentido utilizar cabezas térmicas especiales con ajuste automático para ajustar la temperatura de la batería. Después de la calibración inicial, ellos regularán la temperatura ellos mismos.

• Para "apagar" la batería del circuito de calefacción.. Si la válvula de ajuste para radiadores reduce gradualmente la corriente de refrigerante a través de la tubería, en este caso es necesario apagar inmediatamente el calentador. Para este propósito, se utilizan las válvulas de bola más simples, y para que el sistema de calefacción funcione aún más, se dispone una derivación, una sección de la tubería que conecta los tubos de suministro y descarga.

Presta atencion Por supuesto, las válvulas de cierre deben instalarse más allá del bypass, es decir, más cerca de la batería.

• A veces, incluso si se observan todas las reglas de instalación, el aire puede acumularse en él, lo que conduce a un calentamiento desigual.y Se utiliza una construcción simple para purgar los tapones de aire: la grúa de Mayevsky. El precio de este dispositivo es barato (los fabricantes nacionales fijan un precio de alrededor de 160-200 rublos) y los beneficios son enormes: el sangrado periódico del aire permite que todas las secciones del radiador funcionen con la máxima eficiencia.

En cuanto al lugar de instalación, las válvulas de cierre y control pueden instalarse en secciones de tubería tanto horizontales como verticales. También a la venta puede encontrar la válvula de esquina del radiador: el principio de su acción no difiere del normal, y la diferencia radica en la forma.

Lea más sobre el dispositivo, el principio de funcionamiento y la elección de grúas para radiadores.

Para una elección informada, es necesario comprender claramente el dispositivo y el principio de funcionamiento de un tipo particular de dispositivo de ajuste / bloqueo, así como determinar el propósito de la válvula (cierre o regulación). Al instalar los radiadores, debe resolver problemas como: ajustar la calefacción, la capacidad de apagar la batería durante la temporada alta, quitar los tapones de aire sin apagarlos del trabajo.

Por lo tanto, el foco está en las grúas, permitiendo resolver estos problemas. En particular, se consideran la bola, las grúas de regulación convencionales y una grúa de Mayevsky.

Valvulas

La válvula de bola puede considerarse el representante más simple de las válvulas. Por lo general, no se usa como una válvula reguladora para el radiador, sino para la superposición completa y rápida de la corriente de refrigerante a través de la batería, es decir, para apagarla del circuito de calefacción.

Tal aplicación de válvulas requiere la conexión de los tubos de suministro y descarga con un puente; cuando las válvulas están cerradas, el refrigerante pasa por alto el refrigerante a través de este puente. Y se puede hacer casi al instante, ¿es suficiente para girar el botón del grifo 90?

El elemento principal de dicho dispositivo es una bola de metal con un orificio pasante y segmentos cortados. En los modelos caros, se utilizan juntas con resorte, que se ajustan perfectamente a la bola y brindan presión, en dispositivos más baratos, la fuerza se logra debido a que la bola se presiona contra el flujo de agente de transferencia de calor a la junta de sellado.

La válvula de bola de tres vías para radiadores se puede instalar directamente en lugar de la T cuando se organiza la derivación. Durante la operación, será posible dirigir el flujo de agua completamente hacia el calentador, desviando completamente el radiador o parcialmente hacia la batería y parcialmente a través del bypass: todo depende del diseño del grifo. Con este enfoque, se combina la función de ajuste y apagado.

Ajuste de calefacción

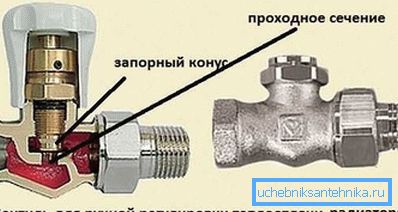

La forma más rentable de regular el flujo de agua caliente hacia la batería puede considerarse la instalación en la tubería de suministro de un dispositivo de ajuste convencional, a medida que la válvula gira, la tubería se cierra gradualmente. Durante la instalación, solo se utilizan conexiones desmontables (como regla general, juntas de zócalo), por lo que las instrucciones de instalación incluyen solo un par de puntos: enrolle la cinta FUM en la rosca y atornille el grifo.

Presta atencion Las contrapartes de bola más simples no se pueden usar como válvulas de control porque tienen solo 2 posiciones de trabajo, normalmente están abiertas y normalmente cerradas.

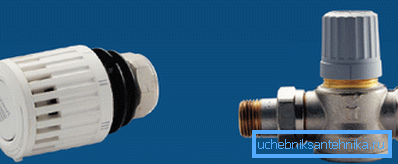

El ajuste manual no es muy conveniente; en primer lugar, debe girar constantemente la perilla de la grúa y, en segundo lugar, la precisión del ajuste no está a la par. Los reguladores especiales con un cabezal térmico son mucho más convenientes, ya que permitirán olvidarse completamente del control de la temperatura, todo ocurrirá en modo automático.

El dispositivo de dichos termostatos es extremadamente simple: el "cuerpo de trabajo" principal parece una cámara sellada con paredes corrugadas. En su interior hay un líquido o gas, que se expande cuando se calienta. Este proceso provoca el alargamiento de los fuelles (la misma cámara sellada), debido a esto hay una disminución en la luz y, en consecuencia, una disminución en la corriente de refrigerante a través del radiador.

Retirar los tapones de aire de la batería.

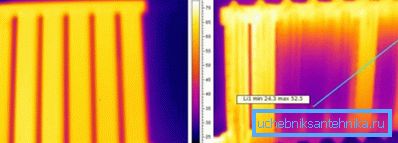

La aparición de una esclusa de aire puede juzgarse por el calentamiento desigual de la batería, algunas de las secciones están calientes y otras apenas calientes. La grúa de Mayevsky ayudará a hacer frente a este problema, y ​​se puede instalar sin restricciones especiales, solo el diámetro es importante.

También es necesario tener en cuenta el material de la batería para que los metales no formen una pareja galvánica, por lo que para los radiadores de hierro fundido puede recomendar la válvula Mayevsky para radiadores de hierro fundido de 15 mm.

En cuanto a la instalación, dichos dispositivos se encuentran en la parte superior del radiador, simplemente se estrella en el enchufe al final de la batería. Y exteriormente, se parece más a una lavadora normal.

En el centro de esta arandela hay un agujero en forma de cono, que durante la operación se cierra con un tapón de metal, que simplemente se atornilla en el agujero. Para purgar el exceso de aire, solo con sus manos con un destornillador gire el cono de metal ligeramente hacia la izquierda, cerrando el orificio, debe escuchar inmediatamente el silbido del aire saliente. El proceso puede considerarse completo cuando el agua comienza a fluir fuera del grifo.

Las sutilezas de elegir una grúa para el radiador.

Al elegir, es necesario tener en cuenta no solo el propósito, sino también la ubicación de instalación de las válvulas de parada / control. Por lo tanto, para el suministro de agua al radiador se puede utilizar un grifo de ángulo para un radiador. Las grúas para radiadores con una conexión más baja parecen un tanto específicas, son un poco como binoculares.

En cuanto a las grúas superior e inferior, el principio de funcionamiento y la estructura interna no difieren, solo difiere el método de ajuste. Esta es la diferencia clave: las válvulas angulares superior e inferior del radiador, la parte superior ajustable, pero la inferior están disponibles con llave en mano ajustable. Esto se hace para que se pueda instalar en condiciones reducidas.

Resumiendo

Sin grúas para el radiador no se puede hacer al instalar el sistema de calefacción. Gracias a estos dispositivos simples, el funcionamiento del sistema de calefacción se puede regular en una amplia gama, y ​​también aumentará la fiabilidad y estabilidad de la calefacción en su conjunto.

También es importante que la instalación de dichos dispositivos no cause un aumento significativo en el costo de la instalación de calefacción. El video en este artículo describe un ejemplo de cómo conectar un radiador usando termostatos y válvulas.
