Válvula de tres vías en sistemas de calefacción y

18-03-2018
Suministro de agua

En este artículo consideraremos las características de las válvulas. En particular, su principio de funcionamiento: una válvula de tres vías, por ejemplo, tiene características distintivas, de acuerdo con las cuales funciona. Además, hablaremos sobre las características estructurales y operativas de estos dispositivos y sobre dónde y cómo se pueden aplicar.

El tema del artículo es de particular interés, ya que el dispositivo de sistemas de calefacción de longitud mediana y grande está asociado con una desventaja como la distribución desigual del calor. La razón de este problema es que el refrigerante se enfría gradualmente a medida que pasa a través de la tubería, y por lo tanto su temperatura será más alta cerca de la unidad de calefacción que en el punto más distante de la tubería.

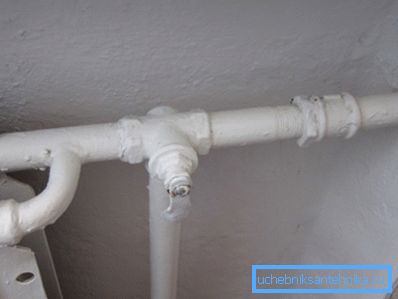

Aplicación de calefacción tradicional

La solución a este problema es construir sistemas que utilicen una grúa de tres vías.

Características de la aplicación

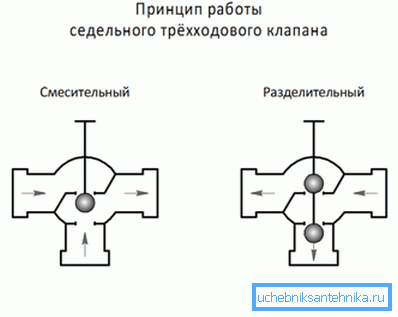

Un ejemplo de cómo funciona una válvula de mezcla y separación de tres vías.

Como ya se mencionó, el nombramiento de una válvula de tres vías en su mayor parte se extiende a la construcción de tuberías de calefacción de longitud media y grande, así como para un piso cálido con área mediana y grande ).

Este tipo de válvulas no solo regula la presión del agua, sino que le permite ajustar inmediatamente los flujos de frío y calor. Como resultado de la correcta instalación y el correcto funcionamiento del dispositivo, es posible lograr una redistribución más eficiente del refrigerante en un sistema cerrado.

Importante: De acuerdo con los requisitos de GOST 21345-2005, las válvulas de cierre de este tipo, además de los sistemas de calefacción de edificios, pueden utilizarse para la instalación en tuberías con un diámetro pequeño para el transporte posterior de medios gaseosos, así como líquidos neutros y corrosivos.

Características de construcción

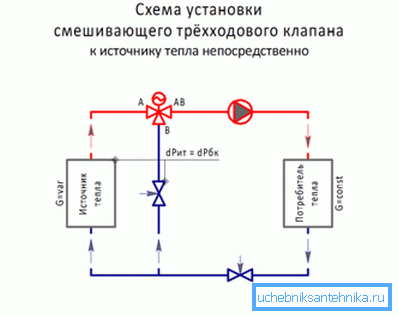

Un ejemplo de cómo la designación de la válvula de tres vías en el diagrama

Estructuralmente, las válvulas de tres vías son una T equipada con un mecanismo de bloqueo o regulación.

El diseño del dispositivo incluye elementos tales como:

  • cuerpo, que puede ser de latón, acero inoxidable, hierro fundido, etc .;
  • persiana Esta o aquella configuración con aberturas pasantes.
  • boquillas

El funcionamiento del dispositivo se realiza girando alrededor de su eje del volante unido al vástago de la puerta. La palanca de ajuste se puede girar 90 o 180 grados para abrir uno o más orificios pasantes.

Las posiciones extremas del volante están diseñadas para permitir que el fluido pase a través de uno u otro. Si el volante se gira a la posición neutral, el agua pasa a través de dos orificios a la vez y el dispositivo funciona como un mezclador.

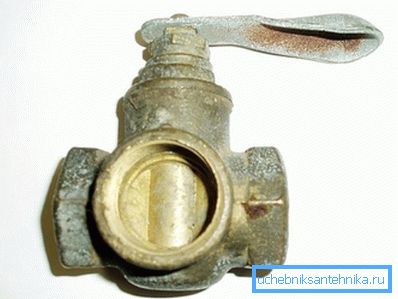

KRTP - la grúa que regula la médula de tres carreras

Importante: Las modificaciones industriales de la válvula de tres vías, destinadas al dispositivo de la tubería a través del cual se realiza el transporte de atmósferas inflamables o explosivas, tienen limitadores especiales de la posición extrema del volante. Las modificaciones de los equipos de bloqueo para uso en sistemas domésticos pueden no tener tales limitadores.

Clasificación de válvulas de tipo tridireccional.

Las válvulas de tres vías o sus contrapartes industriales más grandes, cuyo precio es más alto, se dividen en varias categorías según las siguientes características distintivas:

  • De acuerdo con la forma del perno, difieren las modificaciones cónicas, esféricas y cilíndricas;
  • De acuerdo con el tipo de pieza de flujo continuo, se distinguen los diseños con orificio completo o alojamiento de prueba y descarga.

Las modificaciones de paso están equipadas con dos tuberías de conexión destinadas a la conexión a la tubería.

Los dispositivos de prueba y tipo de lanzamiento, en primer lugar, están diseñados para su instalación en varias unidades y capacidades. Para facilitar la instalación y la operación posterior, el conjunto completo del dispositivo incluye el gatillo y la tubería de conexión.

  • De acuerdo con la configuración del elemento giratorio, se distinguen los grifos en forma de L, en forma de T y en forma de S.

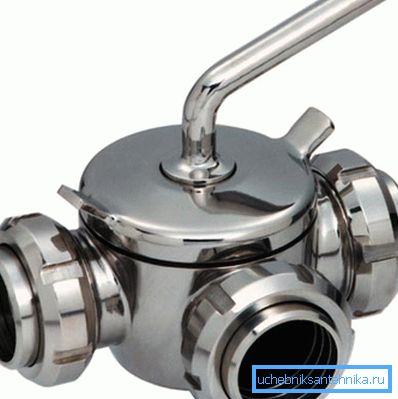

Llave de tres vías de leche de corcho.
  • De acuerdo con el método de instalación del mecanismo de perno, se distinguen las modificaciones de tensión, glándula y corcho. En las grúas de tensión, el tapón, cuando está cerrado, está adyacente al cuerpo directamente con una tuerca. Al mismo tiempo, el corcho de la válvula de llenado está adyacente al cuerpo con la tapa del prensaestopas y la junta de empaque.
  • Las grúas industriales de tres vías se dividen en dispositivos con una caja calentada o con una caja sin calefacción.
  • De acuerdo con el tipo de dispositivo de conexión, se distinguen las modificaciones de la brida, acoplamiento, tsapkovy, tope de choque, tipo de soldadura.
  • De acuerdo con el tipo de control, existen diferentes versiones con accionamiento manual y mecanizado, neumático, hidráulico y eléctrico.

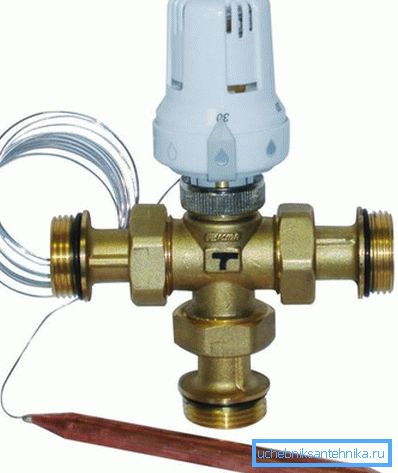

Válvula termostática de tres vías con sensor de inmersión.

Independientemente de pertenecer a una categoría u otra, todas las grúas de tres vías se caracterizan por la ausencia de zonas estancadas, la durabilidad, el aumento de la hermeticidad del elemento de bloqueo, un pequeño grado de resistencia hidráulica y simplicidad de diseño.

Pero al mismo tiempo, tales dispositivos tienen algunos inconvenientes, entre ellos un alto torque, una mayor probabilidad de que se atasquen las piezas giratorias como resultado de quedarse en el proceso de operación a largo plazo.

Requisitos para la instalación y operación.

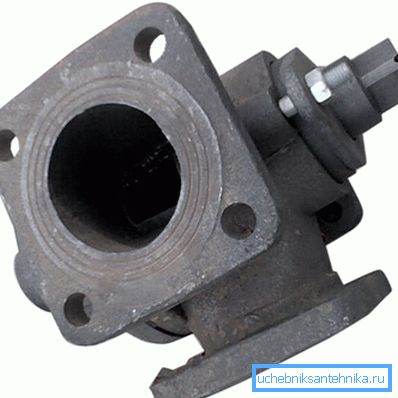

La grúa foto bituminosa K-80-III-000 ABZ
  • Las válvulas de tres vías se pueden instalar horizontal o verticalmente.
  • Cuando realice trabajos de instalación con sus propias manos, debe asegurarse de que la dirección de flujo del medio transportado coincida con la flecha que indica la dirección en el cuerpo del dispositivo.
  • La ubicación de la instalación de la grúa debe seleccionarse de tal manera que durante la operación y el mantenimiento subsiguientes, no haya problemas con el acceso a la válvula u otro equipo regulador.
  • En el caso de la instalación con el uso de equipos de soldadura, se debe tener cuidado para proteger la cavidad interna de los grifos y evitar que caigan dentro de la escala soldada y las parrillas. De nuevo, es necesario evitar que la caja se caliente, las tuberías de las tuberías que se unen a la tubería por encima de + 100 ° C.
  • La instalación y posterior operación de una grúa de tres vías se debe llevar a cabo de acuerdo con los requisitos que figuran en la documentación adjunta elaborada por el fabricante.
  • El uso de válvulas requiere el mantenimiento regular para evitar que la válvula se atasque.

Conclusión

Ahora tenemos una idea general de lo que es una grúa hidráulica de tres vías normal o especializada. ¿Aún tiene preguntas sobre cómo elegir el equipo adecuado?

Puedes simplificar la tarea viendo el video en este artículo.
