Válvula de drenaje: descripción y características técnicas.

05-05-2018
Suministro de agua

La válvula de purga está diseñada para controlar el movimiento de líquidos y gases en las estructuras de tuberías. Con él, puede ajustar el trabajo y su propio sistema de calefacción. En este artículo analizaremos las principales características asociadas a este elemento.

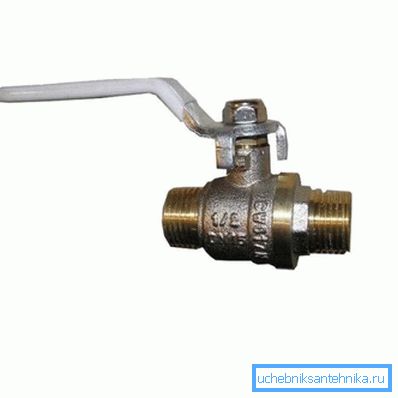

Foto de una llave de drenaje convencional.

Disposiciones generales

Esquema-dibujo de una grúa tsapkovy 10b9bk1 con descenso directo

Para llevar a cabo el ajuste del movimiento de líquidos y gases en el propio circuito o su liberación al exterior, se utilizan dos tipos de estructuras:

Construcción Descripción y propósito
Pasando Se montan directamente en la tubería, para lo cual tienen dos tuberías de conexión especiales. Diseñado para el aislamiento de secciones individuales del sistema.
Ejecución de prueba Están equipados con un solo tubo de conexión y, a menudo, se instalan en tanques o tanques para permitir que el líquido los llene.
Faucet 10b8bk1 para drenar el líquido.

Uso doméstico

Entonces, ¿qué es una válvula de bola con una válvula de drenaje utilizada en la vida cotidiana?

  1. Construcción recta permitirá bloquear la sección de la tubería en el momento de la reparación o el trabajo de instalación sin tener que apagar necesariamente todo el sistema de calefacción.

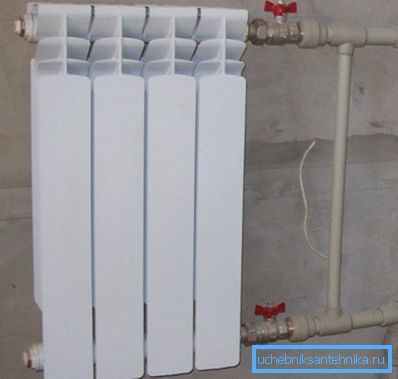

Con esta disposición, el radiador se puede aislar completamente con sus propias manos.
  1. Ejecución de prueba - Ayudará a eliminar la formación de atascos de tráfico aéreo en la tubería, que impiden la distribución uniforme del calor.

Consejo: los grifos de latón para el descenso de aire STD 7073B hacen un excelente trabajo con su perfecta combinación de precio y calidad. También se les llama grullas Mayevsky.

Válvula convencional para el descenso de aire STD 7073V

También es muy conveniente usar válvulas de bola continuas con un mecanismo de gatillo adicional. Los consideraremos más de cerca.

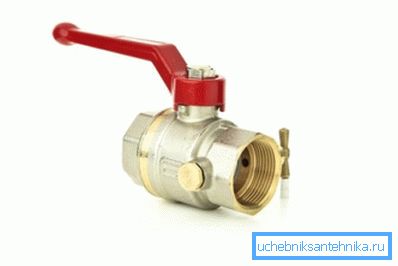

Válvula de bola fácil de usar con válvula de drenaje

El diseño de la válvula de bola con válvula de drenaje.

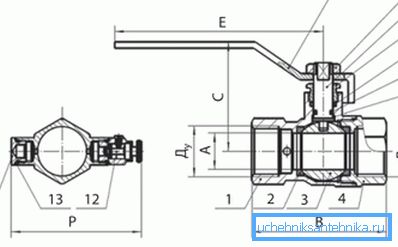

En el dibujo, la válvula de bola con válvula de bola du15
Designación en la figura. Nombre del componente Material
1 Parte del cuerpo Latón niquelado
2 Anillo de sellado PTFE
3 Bola de bloqueo Latón cromado
4 Pieza de conexion Latón niquelado
5 Extremo superior lleno PTFE
6 Junta tórica Caucho
7 Vástago inferior lleno PTFE
8 Sellado de nueces Latón sin recubrimiento
9 Stock Latón sin recubrimiento
10 Tuerca de la manija Acero
11 Manejar Acero
12 Válvula de drenaje Latón
13 Elemento de sellado Fibra

Consejo: se recomienda invitar a plomeros profesionales para que instalen válvulas de drenaje, ya que las instrucciones para ejecutar este proceso son bastante complicadas y el menor error puede llevar a la despresurización de todo el sistema de calefacción.

Hay muestras con una boquilla de manguera. Esto simplifica enormemente el proceso de drenaje del líquido, ya que con una manguera es fácil dirigir el flujo hacia un cubo o incluso una botella.

Grifo con boquilla en una de las tuberías.

Otra adición puede ser la capacidad de instalar un manómetro que medirá la presión en el circuito.

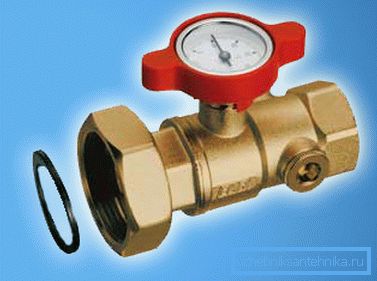

Grifo de latón para manómetro con drenaje

Principio de funcionamiento

El momento de giro de la bola de bloqueo en el corte.

La válvula de bola con válvula de bajada funciona de la siguiente manera:

  • Gire el mango con la mano.
  • Este movimiento se transmite a través de la barra a la puerta.
  • La bola de acero tiene un orificio pasante en el medio y se gira bajo la acción de la varilla hasta que coincida con la salida de la boquilla de salida.
  • La válvula también le permite desinflar el aire, sin poner en movimiento toda la estructura.

Consejo: se recomienda usar solo la posición completamente abierta y completamente cerrada de la manija. Si abre la bola solo la mitad, esto provocará un rápido desgaste y rotura del producto.

Aunque el precio de un dispositivo de este tipo es un poco más alto de lo normal, en este caso, la descarga es mucho más fácil. Veamos las situaciones en las que se necesita implementar:

Cuándo usar una válvula de purga

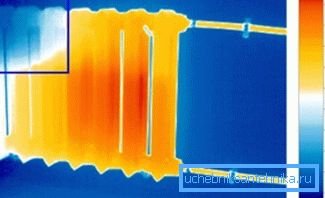

Detección térmica de una cámara de aire en el radiador.
  1. Principalmente después de la instalación del sistema de calefacción. El aire necesariamente permanecerá en las tuberías del sistema de calefacción, y en un circuito cerrado no puede ir a ninguna parte, incluso bajo la influencia de una presión muy alta.
  2. Después de cada período de verano, durante el cual se apagó la calefacción. El hecho es que una cierta cantidad de aire está necesariamente presente en los refrigerantes, y durante un período tan largo de falta de circulación, tiene tiempo para acumularse en las capas superiores de la tubería.
  3. Además, la aparición de un tapón puede ser activada por procesos corrosivos en los que se forma una cantidad suficientemente grande de hidrógeno. Esto es especialmente cierto en los radiadores de aluminio, en los cuales, con un contacto prolongado con el refrigerante, comienza la reacción química descrita.

Conclusión

Si desea poder controlar el funcionamiento de su sistema de calefacción, debe proporcionarle una válvula de purga. Además del hecho de que permitirá la superposición de varios compartimentos del circuito, también permitirá la eliminación de los tapones de aire que impiden la circulación normal del refrigerante.

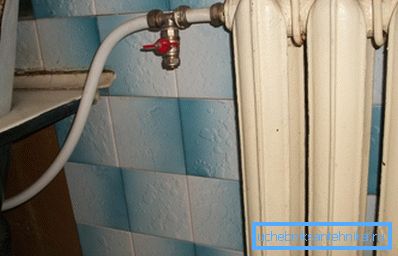

Posibilidad realizada de descenso aéreo independiente.

El video en este artículo le proporcionará material adicional que es directamente relevante al tema descrito. Tenga cuidado de retirar los tapones de aire con anticipación.
