Válvula de compresión de bola - características y propósito

Para la instalación de tubos de plástico y metal-plástico sin el uso de uniones de soldadura, se utilizan accesorios de compresión (collar). En particular, las válvulas de bola de pinza, que, de hecho, es el tema de este artículo, se utilizan como válvulas de cierre. A continuación nos fijamos en lo que son y cuál es su característica.

Características de las válvulas de bola de pinza

El diseño de la válvula de bola de compresión no es diferente de las válvulas de bola habituales. Es decir El dispositivo está diseñado para bloquear completamente el agua en tuberías de pequeño diámetro. La mayoría de las veces, estas válvulas se utilizan en sistemas de suministro de agua (frío y calor), así como en calefacción.

Se llama una válvula de bola porque su mecanismo de bloqueo está diseñado como una bola con un orificio pasante. Para cerrar el suministro de agua, el elemento de la válvula de bola debe girarse 90 grados para que el orificio pasante esté perpendicular al tubo.

Presta atencion Las válvulas de bola no están diseñadas para regular el flujo de fluido en la tubería. Solo se puede utilizar para abrir o cerrar completamente el suministro de agua u otro líquido.

La diferencia entre las grúas de compresión y otras válvulas similares solo se encuentra en el método de instalación, que se lleva a cabo con una pinza. Otro método de conexión de este tipo se llama sujeción, ya que este sistema de montaje proporciona una abrazadera para tubería cuando se aprieta la tuerca.

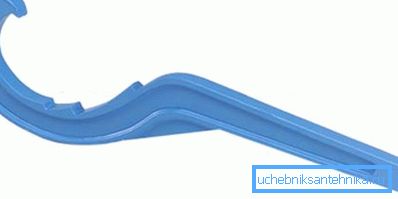

La gran popularidad de los accesorios considerados se debe al hecho de que su instalación no requiere herramientas y habilidades especiales, gracias a las cuales la instalación se puede hacer a mano.

Muy a menudo, este método de instalación se utiliza para tuberías de polietileno y tuberías de metal-plástico. A continuación se presentan las principales características de las válvulas de retención de pinza de HDPE:

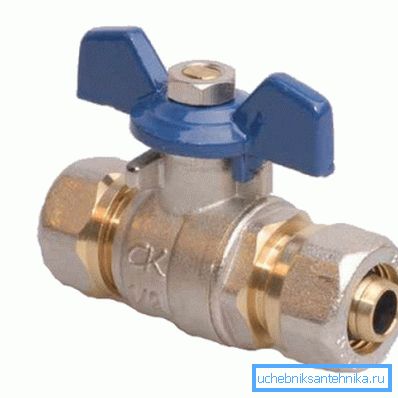

Debo decir que los productos en cuestión pueden fabricarse no solo de HDPE, sino también de otros materiales, como:

• Latón;
• Bronce;
• El cobre;
• Acero inoxidable.

En este caso, el propio mecanismo de bloqueo a menudo está hecho de acero inoxidable, por lo que es resistente a la corrosión.

Méritos

Entre las ventajas de las válvulas de bola de compresión se pueden identificar los siguientes puntos:

• Sencillez y alta velocidad de instalación gracias a que se reducen los costos de mano de obra;
• Confiabilidad
• Durabilidad
• Bajo precio
• La posibilidad de desmantelar.

Presta atencion Para la instalación de alta calidad de un accesorio de boquilla para tuberías, el diámetro de sus tuberías debe coincidir exactamente con el diámetro de las tuberías.

Desventajas

Por supuesto, como suele ser el caso, junto con las ventajas, estos productos tienen algunos inconvenientes, los principales de los cuales se enumeran a continuación:

• Los accesorios en cuestión están diseñados para una menor presión que los productos similares para soldadura, ya que la conexión de compresión es aún menos duradera.
• Durante la operación, puede ser necesario apretar la conexión.
• A pesar del hecho de que el diseño se considera reutilizable, es decir, se puede montar y desmontar; en la práctica, el montaje no es confiable, por lo que se debe cambiar la conexión.
• Como se mencionó anteriormente, la válvula de bola no puede regular la presión del agua, ya que esto puede llevar a una falla temprana.

El dispositivo de la conexión de compresión e instalación de la grúa.

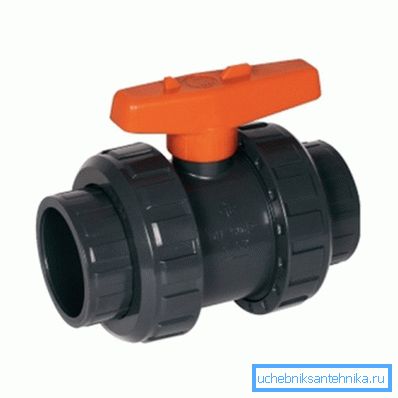

Como ejemplo, considere una grúa de compresión PND de 32 mm por 32 mm.

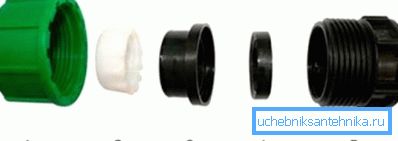

El sistema de montaje incluye las siguientes partes:

1. Tuerca de sujeción;
2. Anillo de sujeción;
3. Anillo de compresion
4. Junta tórica;
5. El cuerpo principal.

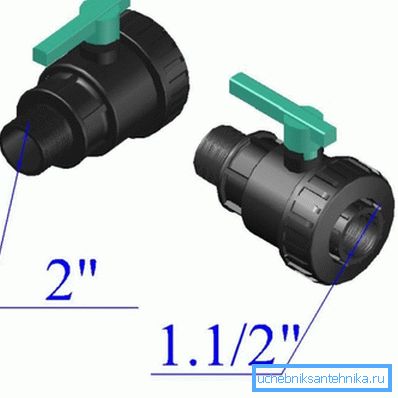

Como regla general, un montaje similar está disponible en la tubería opuesta. Es cierto que hay dispositivos que sirven de adaptadores. En este caso, por un lado, tienen una pinza, y por otro lado, una boquilla para una conexión roscada u otra.

Las instrucciones de instalación para las válvulas de pinza son las siguientes:

• En primer lugar, debe cortar el tubo suavemente para que el corte sea perpendicular a su eje. Gracias a esta poda, la tubería descansará completamente contra la protuberancia de bloqueo de la carcasa.
• A continuación, debe eliminar las rebabas y otras irregularidades, así como el chaflán a 2-3 mm del borde, para obtener un cono.
• Luego, debe insertar el tubo en el dispositivo y observar qué tan profundo se hundirá.
• El área de la tubería que se sumergirá en la carcasa debe lubricarse con grasa sanitaria.
• A continuación, el tubo es piezas desgastadas en la siguiente secuencia:

• tuerca de sujeción
• agarre (anillo de sujeción);
• anillo de retención;
• anillo de sellado.

• Si se monta la válvula de bola de compresión del collar, entonces se debe hacer una conexión similar con la tubería y su segundo tubo de derivación.

Esto completa el proceso de instalación de la pinza de pinza.

Conclusión

Las válvulas de bola de compresión tienen una serie de aspectos positivos, el principal de los cuales es la facilidad de instalación. Por lo tanto, recientemente se han generalizado. Sin embargo, debe tenerse en cuenta que su durabilidad depende de la calidad de la instalación y las condiciones de operación, que deben corresponder a las características del producto.

Del video de este artículo, puede obtener información adicional sobre el tema designado.
