Válvula de cierre del radiador - características detalladas

La instalación de la batería no solo consiste en fijar el radiador en la pared y conectar el suministro y los tubos de retorno a la misma. También es necesario instalar las válvulas necesarias, en particular, las válvulas, y el termostato no será superfluo.

Esto aumentará la flexibilidad del sistema de calefacción.

¿Por qué necesita válvulas al instalar la batería?

En general, esta categoría de dispositivos debe incluir no solo grúas de varios tipos, sino también varios amortiguadores, válvulas. Y las válvulas para radiadores también incluyen tapones que se instalan en los orificios del lado de la batería.

Al instalar la batería, es recomendable utilizar:

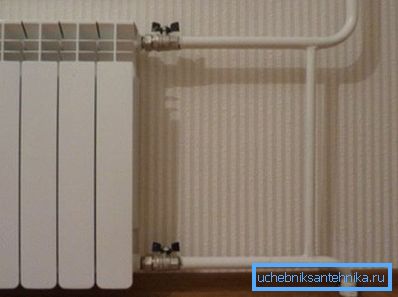

• Un par de válvulas de bola: son útiles para detener rápidamente el flujo de refrigerante en la batería. Para esto, se dispone un bypass y se instalan válvulas en el tubo de suministro y retorno;

• Cuando el radiador está conectado al sistema, se puede utilizar una llave de paso especial, en la que es posible descargar el agua rápidamente.

Desde el dispositivo de regulación, el termostato automático será útil, le permitirá cambiar la transferencia de calor de cada batería por separado. Gracias a esto, será posible ahorrar en calefacción, y en la casa será más cómodo.

¡Presta atención! El termostato está conectado al propio radiador, seguido por una llave de paso, luego un tubo de derivación. Sólo con una secuencia de este tipo funcionará normalmente el sistema.

Características detalladas de las válvulas.

El funcionamiento normal del sistema de calefacción depende en gran medida de la elección correcta del tipo de grúa para una tarea particular. Por lo tanto, tiene sentido considerar con más detalle los tipos de válvulas y su alcance.

Válvulas de bola

La válvula de bola para un radiador de calefacción se llama así porque su parte de bloqueo tiene la forma de una bola con un agujero en el centro. Y el principio de su trabajo radica en el hecho de que una vuelta de la manija bloquea el suministro de agua a través de la tubería.

Esto es muy útil, por ejemplo, cuando una batería se apresura a apagar el suministro de agua casi instantáneamente, si un dispositivo de tornillo se usara para el mismo propósito, entonces tendría que pasar mucho más tiempo.

Además de la pelota, puede encontrar análogos con una parte de cierre cilíndrica o cónica en el mercado (estos se usaron en los samovares rusos). Pero en términos de rendimiento, el balón está fuera de competición. Los conos, por ejemplo, se caracterizan por un mayor desgaste.

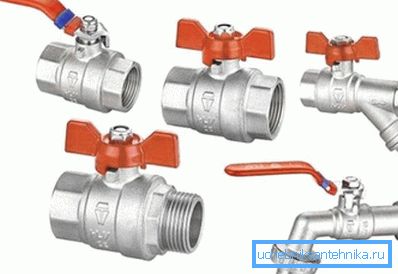

En cuanto a la elección de una válvula de bola, es necesario tener en cuenta sus dimensiones y el tipo de metal con el que está hecha (es necesario que, junto con el metal del radiador, no forme un par galvánico).

Además, se debe prestar atención al tamaño del orificio en la parte de bloqueo:

• completo - en ellos, el diámetro del agujero corresponde exactamente al diámetro interno del tubo. Debido a esto, después de la instalación en estado abierto, no reduce la cantidad de agua que ingresa a la batería;

• estándar - en ellos el diámetro del agujero es aproximadamente un 20% más pequeño que el diámetro interno del tubo. Al usar este modelo, obtenemos una reducción en la transferencia de calor del radiador en un 10-15%;
• no aburrido - Debido al pequeño orificio en la bola, el caudal del líquido se reduce aproximadamente a la mitad.

Presta atencion Dado esto, para la instalación en frente de la batería se deben usar solo dispositivos de bloqueo de paso completo.

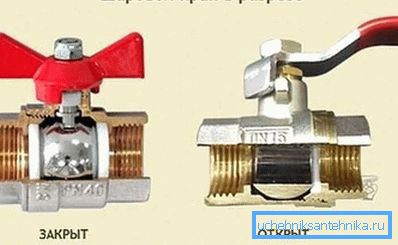

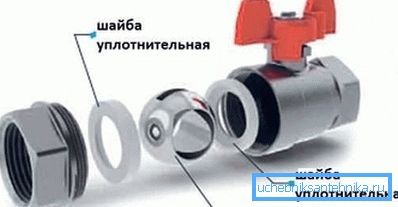

En cuanto a cómo se ve el dispositivo de la válvula de cierre del radiador, se verá una bola de metal y una junta en la sección, lo que garantiza la estanqueidad en el estado cerrado. Recientemente, las válvulas de cierre de polímero aparecieron en el mercado y son adecuadas para su instalación en cualquier radiador, sin importar de qué material esté fabricado.

Presta atencion Modelos con una carcasa de plástico para resistencia bastante inferior al metal. Pero el grosor de los más, debe tenerse en cuenta al elegir.

Más tradicionales pueden considerarse grifos de metal. Por lo general, se usa latón o sus aleaciones, por lo que no debería haber problemas con la combinación de metales.

Solo tiene 2 puestos de trabajo, por lo que pertenece a la clase de "válvulas de cierre". A la venta se pueden encontrar válvulas de 3 vías, también se pueden utilizar para conectar radiadores. Toda la diferencia radica en el hecho de que la posición de trabajo 3 y el flujo de agua pueden dirigirse en una de dos direcciones.

El precio de tales dispositivos es bajo, y dada la flexibilidad del sistema de calefacción, los costos adicionales están justificados.

Válvula de cierre

Esta categoría de dispositivos se puede utilizar para conectar radiadores (en un sistema de calefacción de 2 tuberías). Debido a su diseño, las válvulas, como las válvulas de bola, le permiten bloquear rápidamente el flujo de agua hacia la batería, mientras que el sistema de calefacción no necesita ser interrumpido. También se pueden usar para drenar el agua de un calentador o llenarla con líquido.

Presta atencion La válvula de cierre recta del radiador en la configuración básica no permite la instalación de una válvula de drenaje. Pero una adición útil siempre se puede comprar por separado.

En cuanto a la conveniencia de la compra, desde el punto de vista técnico, no hay ninguna diferencia para colocar una válvula de bola en el tubo de retorno o para elegir una válvula de cierre. Si la tubería de alimentación es al menos un termostato simple, entonces ambas opciones funcionarán de la misma manera.

Pero las diferencias en el diseño de la válvula de bola y la válvula de cierre siguen ahí. El primero solo puede estar en la posición abierta / cerrada, pero la válvula hexagonal puede regular el flujo de refrigerante.

Las diferencias significativas están en la apariencia. Las válvulas de bola se producen con una "mariposa" roja claramente visible, pero la válvula de cierre del radiador se ve mucho mejor.

No tiene una válvula para girar, de modo que no sobresalga fuertemente de las tuberías y la batería en sí. Su costo es más alto que el de una válvula de bola, pero dado que el sistema de calefacción no está hecho durante 1 año, también puede gastarlo.

La válvula de drenaje, que se utiliza para drenar el agua del radiador, se instala en la válvula de cierre. Al girarlo con un mango especial, se bloquea el suministro de agua al radiador.

Instalación de la llave de paso.

Todo el proceso toma solo unos minutos, puede hacer todo el trabajo con sus propias manos, sin la ayuda de especialistas. Solo es necesario no apresurarse, por ejemplo, una ligera desviación al instalar una válvula en la tubería puede provocar una fuga grave durante la temporada de calefacción.

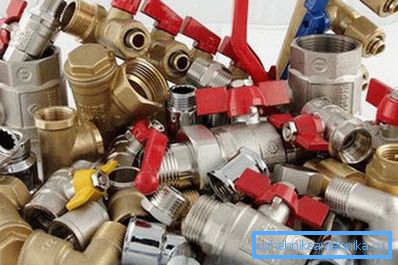

Los fabricantes producen válvulas con varios tipos de conexiones. A la venta es posible encontrar grúas para una junta soldada, brida, muftovy. El tipo de junta no desmontable no se puede recomendar debido a dificultades con reparaciones futuras, el tipo de junta de brida se usa solo en empresas industriales, y en la vida cotidiana, se da preferencia a las juntas desmontables.

La mayoría de las grúas usadas con una tuerca de sombrerete o un americano, aseguran una estanqueidad alta y la intensidad de trabajo es mínima.

En este caso, se necesita más atención en la etapa preparatoria:

• Necesitas decidir el tipo de hilo. Las grúas pueden ser de acoplamiento, o con rosca externa o combinadas, debe elegir según el tipo de rosca en la tubería;
• Tipo de pluma también juega un papel. Si la tubería se acerca a la pared, solo tiene que elegir la versión con una mariposa, el mango largo simplemente se apoyará contra la pared.

Las instrucciones de instalación constan de varias acciones:

• selecciona la ubicación de instalación de la grúa;
• comprobado el progreso del mango;

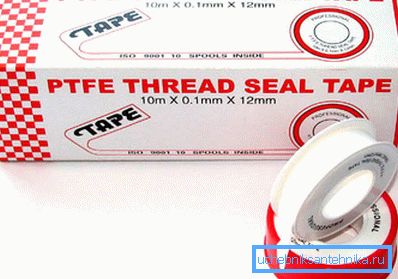

• A continuación se muestra la conexión roscada. Es obligatorio utilizar una recogida para una mayor estanqueidad de la junta;

Presta atencion Se permite en el tubo horizontal para desviar el mango de la vertical por 45?. Por lo tanto, la junta no se puede atornillar hasta el final, sino girar un poco el grifo hacia un lado, de modo que sea más cómodo de usar.

• El último paso es comprobar la junta de fugas.

Resumiendo

A pesar del hecho de que el radiador de calefacción, en principio, es un objeto autosuficiente, no es deseable olvidar las válvulas y los accesorios. El uso de válvulas de bola simples y válvulas hará que el trabajo del sistema de calefacción sea más flexible y garantiza el confort en la casa durante toda la temporada de calefacción.

El video en este artículo muestra el proceso de instalación de la válvula de bola.
