Válvula de bola y sus características.

Las válvulas de cierre son un elemento obligatorio de los gasoductos, y se utilizan tanto para tuberías externas como para sistemas internos. Como regla general, para tuberías de gas doméstico se utiliza una válvula de gas esférica de 2 a 1 2 pulgadas de diámetro.

A continuación, analizaremos con mayor detalle las características de estos dispositivos y su diferencia con los grifos de agua.

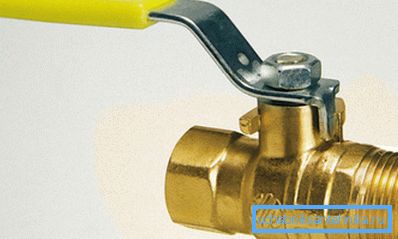

Válvula de bola para gasoducto

Características especiales

Así, en los gasoductos recientemente se utilizaron válvulas de bola especiales. Estos dispositivos están diseñados para apagar completamente o abrir la corriente de gas. La peculiaridad de estos dispositivos radica en el mecanismo de bloqueo, que se realiza en forma de bola con un orificio pasante. Además, el diámetro del orificio coincide con el diámetro de la tubería (consulte también el artículo Dónde y cómo se usa la válvula de alta presión).

Para bloquear el flujo, la bola se gira de modo que la abertura sea perpendicular a la tubería, es decir, debe ser girado 90 grados. El mecanismo de bloqueo es controlado por una palanca. La tensión es proporcionada por anillos hechos de materiales suaves y duraderos.

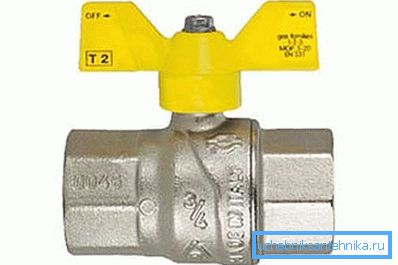

Válvula de bola con un diámetro de 3 a 4 pulgadas

Diferencias de accesorios de plomería

Hay que decir que la diferencia externa entre un grifo de gas y un grifo de agua es que la palanca es amarilla y no roja.

Las diferencias de construcción son mucho más grandes:

  • Tienen una caja más fuerte, que está hecha de calidades especiales de acero o latón con un alto contenido de cobre.
  • Tener un hilo de conexión más largo.
  • El mecanismo de bloqueo está hecho de material cromado o niquelado de gran duración.
  • La varilla está hecha de material polimérico duradero.
  • Estas válvulas son capaces de soportar más presión que el agua.
  • Las juntas tóricas son más duraderas y proporcionan una mejor estanqueidad.

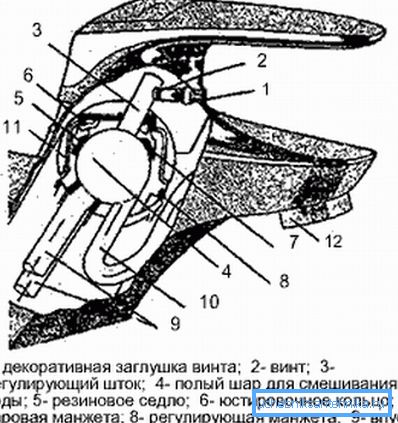

El dispositivo de válvulas de bola.

Presta atencion A pesar de que el precio de los grifos de gas es más alto, no pueden reemplazarse con accesorios de plomería, ya que los ahorros pueden ser muy costosos. Pero no está prohibido utilizar válvulas de gas en lugar de tuberías.

En general, todo lo que es diferente de una válvula de gas de una válvula de cierre de agua es un mayor nivel de estanqueidad. Los puntos restantes no son tan importantes en las tuberías nacionales. Por lo tanto, en principio, cualquier válvula que cumpla con la clase de hermeticidad "A" se puede usar para una tubería de gas.

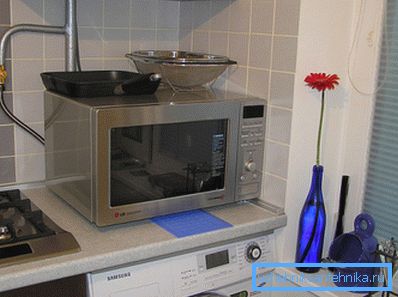

Ubicado en la válvula de gas de la cocina.

Características de la aplicación

Como regla general, las válvulas para gasoductos se instalan en la cocina, es decir, donde se utiliza el equipo de gas. Además, para cada fuente de consumo se instala una válvula separada.

Por ejemplo, en casas y apartamentos donde se instalan estufas de gas y columnas o calderas, instalo válvulas de gas para estufas y otros dispositivos por separado. Además, a menudo se instala una válvula de entrada común, que permite cerrar completamente el suministro de gas.

Se debe decir que las válvulas de cierre se usan no solo para cerrar el flujo, sino también para controlarlo; por ejemplo, una válvula de gas de tres vías le permite redirigir el flujo de una tubería a otra. Es cierto que en la vida cotidiana tales dispositivos no se utilizan.

Sugerencia Al vender el suministro de gas en el hogar con gas envasado, no puede instalar una válvula de cierre general, ya que siempre hay una válvula montada en el cilindro, lo que permite cerrar el gas.

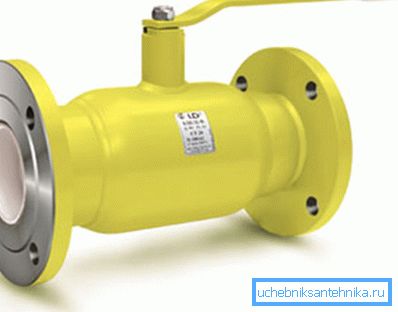

Grúa de brida

Tipos de válvulas de bola de gas

Además del hecho de que las válvulas en cuestión difieren en diámetro, las diferencias se encuentran en el método de instalación. Más a menudo en los gasoductos utilizan los siguientes tipos de dispositivos:

Roscado (acoplamiento) Tienen un diámetro pequeño. Como norma, estos productos se utilizan en tuberías de gas doméstico. La conexión con la tubería, ya que no es difícil adivinar el nombre, se realiza mediante una conexión roscada.
Con bridas Se utilizan en gasoductos de gran diámetro. La conexión se realiza mediante el método de brida mediante tornillos. Al igual que los hilos, estos dispositivos son plegables, es decir, se pueden quitar y luego volver a unir.
Soldada Como brida, utilizada para gasoductos externos. Su diámetro puede ser de 10 a 70 milímetros. La conexión con la tubería se realiza mediante soldadura. En consecuencia, esta opción de instalación no es separable. Las ventajas de tales productos incluyen una estanqueidad completa y una alta confiabilidad. Además, las válvulas soldadas no requieren mantenimiento, es decir, Tirantes de las conexiones de brida.

Sugerencia Además de las válvulas de bola, también hay válvulas de corcho. Sin embargo, tienen menos confiabilidad y durabilidad, por lo tanto, recientemente se han usado muy raramente.

En la foto - válvulas de cierre soldadas.

Fabricantes

Los gasoductos son uno de los sistemas de suministro de viviendas más responsables. Por lo tanto, se debe prestar especial atención a la elección de todos sus elementos, incluidas las válvulas.

Es deseable adquirir productos solo de fabricantes bien conocidos y probados.

En particular, es posible dar preferencia a grúas de empresas italianas tales como:

  • Bugatti;
  • FIV;
  • Valtec;

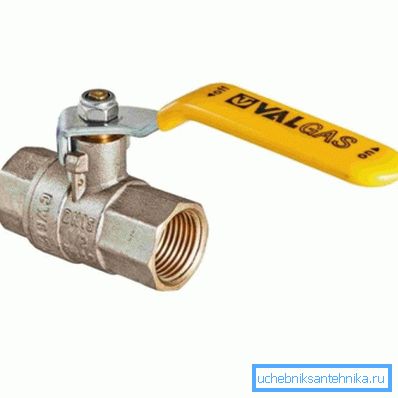

Grúa italiana de valtec

Además, los productos de las siguientes empresas se distinguen por su buena calidad:

  • Dungs - Alemania;
  • Profactor - Alemania;
  • Broen Ballomax - Polonia;
  • Efar - Polonia;
  • LD - Rusia.

Sugerencia No debe comprar el grifo para gas más barato, ya que hay muchos accesorios de baja calidad de China en el mercado, que no siempre cumplen con todos los requisitos para las válvulas de cierre de gas.

Características de la válvula de recambio de gas.

Tarde o temprano, las válvulas pueden fallar, en particular, no están aseguradas contra daños y válvulas de gas. Cuando se detecta un mal funcionamiento de este dispositivo, debe reemplazarse inmediatamente.

¡Inmediatamente debe decirse que hacer este trabajo con sus propias manos está prohibido! Sin embargo, algunas acciones todavía tienen que hacerse de forma independiente.

Después de la superposición de gas, el quemador debe estar encendido.

Por lo tanto, la instrucción para reemplazar estas válvulas es la siguiente:

  • En primer lugar, debe informar el problema a los especialistas del servicio de gas o a una organización privada que tenga una licencia para realizar dicho trabajo.
  • Entonces necesitas comprar una grúa nueva en una tienda especializada. De antemano, es necesario medir el diámetro de la tubería para no equivocarse al elegir un producto.
  • Para la llegada de los especialistas se debe preparar una hoja de datos y un acuerdo para el suministro de gas. Se necesita pasaporte técnico para hacer una nota sobre el trabajo realizado.
  • Luego debe encender el gas de la estufa y apagar la válvula central. Se debe dejar que el quemador complete la atenuación para que se libere todo el gas que sale de la tubería.
  • A la llegada de especialistas, debe abrir varias ventanas para crear un borrador en la sala. Esto es necesario en caso de una fuga de gas.
  • Después de completar el trabajo, junto con especialistas, verifique que las válvulas instaladas no tengan fugas.
  • Al final del trabajo, debe proporcionar al personal de servicio un pasaporte técnico y solicitar que se haga una nota allí.

Sugerencia Para determinar la fuga de gas se puede utilizar espuma de jabón. Debe aplicarse a la unión del dispositivo con la tubería, así como en la válvula misma. Si en algún lugar se forma una bola de jabón, significa que las válvulas de cierre pasan el gas.

Una vez finalizado el trabajo, las ventanas deben dejarse abiertas durante otros 15-30 minutos, lo que garantizará la ventilación completa de la habitación.

Conclusión

Actualmente, las válvulas de bola de gas son ampliamente utilizadas en gasoductos domésticos e industriales. Esto se debe al hecho de que tienen fiabilidad y durabilidad. La única cosa, elegir qué grifo de gas es mejor, debe darse preferencia a los dispositivos más caros de fabricantes conocidos, ya que los productos baratos pueden no corresponder a la calidad requerida.

En el video de este artículo, puede obtener información adicional sobre este tema.
