Válvula de bola servoaccionada - características y propósito

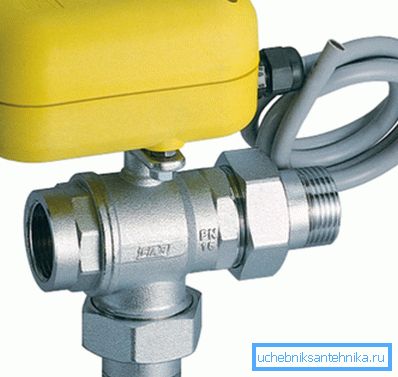

Las válvulas de bola se han establecido durante mucho tiempo como válvulas de cierre confiables. Recientemente, debido al uso de servodrives y otros tipos de unidades remotas, la funcionalidad de estos dispositivos se ha ampliado significativamente. Por ejemplo, una válvula de tres vías con servo ha encontrado una amplia aplicación en una variedad de sistemas automáticos para controlar el flujo de líquido y gas.
En este artículo analizaremos en detalle qué son estos dispositivos y para qué fines se utilizan.
Características de grúas con un accionamiento.
Información general
Entonces, como se mencionó anteriormente, las válvulas de bola pertenecen a las válvulas. A diferencia de otros tipos de válvulas, están diseñadas exclusivamente para cerrar completamente el flujo de líquidos o gases (consulte también el artículo Válvula de compresión de la válvula de bola: características y propósito).
Estos dispositivos se denominan bola porque su mecanismo de bloqueo tiene la forma de una bola a través de la cual pasa un agujero. Cuando la bola gira 90 grados, es decir, su ubicación perpendicular al eje de la tubería, el flujo está bloqueado.
El dispositivo de sellado proporciona dos anillos hechos de material suave que se ajustan perfectamente a la bola. Debido a la simplicidad del mecanismo, estos productos se distinguen por su confiabilidad y durabilidad.

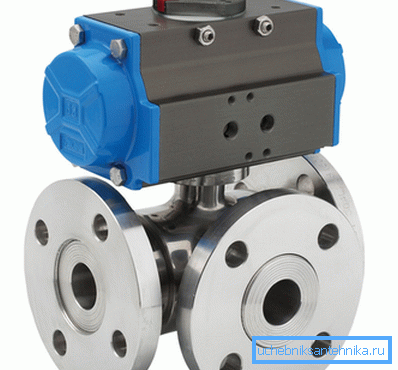

El uso de las unidades nos permitió automatizar el funcionamiento de los dispositivos o controlarlos a distancia, por ejemplo, una válvula de bola accionada neumáticamente se usa en tuberías industriales para controlar el flujo de líquidos y gases en industrias potencialmente peligrosas. También se utiliza donde no se recomienda el uso de motores eléctricos.
Cabe señalar que el accionador hidráulico neumático de la válvula de bola proporciona un gran par de torsión con pequeñas dimensiones del propio accionamiento, y esto ha ganado popularidad en la producción. Sin embargo, para fines domésticos, estos dispositivos no se aplican.
Por otro lado, las válvulas de bola de cierre servoaccionadas han encontrado una amplia aplicación en los sistemas de protección de viviendas contra inundaciones. Además, se utiliza en sistemas de aire acondicionado, donde, dependiendo de la temperatura, bloquea o abre automáticamente el flujo de refrigerante.
Presta atencion En la venta hay válvulas con servoaccionamientos, diseñados para diferentes voltajes, de 12 a 220 V. Este parámetro debe tenerse en cuenta al comprar un producto.

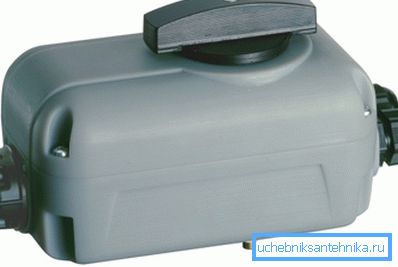

Dispositivo servo
El servocontrol consta de solo dos elementos:
- Motor electrico
- Reductor de engranajes, que por un giro de 90 grados abre y cierra el suministro de agua.
Una unidad de válvula de bola abre y la cierra cuando cambia la dirección de rotación del motor. Por lo tanto, el dispositivo servo es bastante simple.

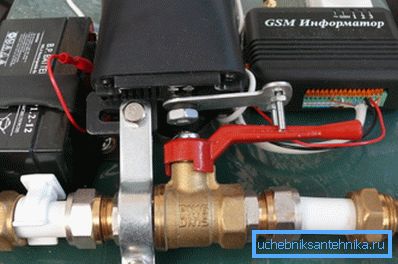

Sugerencia Usted puede hacer un accionamiento eléctrico para una válvula de bola usted mismo. Para estos fines, el motor del limpiaparabrisas trasero VAZ-2109, que hace una revolución de solo 100 grados (teniendo en cuenta el juego de las palancas, resulta de solo 90 grados).
Como regla general, el motor eléctrico está ubicado en una carcasa hermética, separada de la válvula por una serie de sellos. Por lo tanto, el dispositivo es seguro.
En el caso del mecanismo, hay un botón o palanca que le permite controlar la grúa con sus propias manos, por ejemplo, si la electricidad está apagada. Además, los actuadores eléctricos tienen un microinterruptor auxiliar interno que le permite controlar el funcionamiento de una bomba, caldera u otro equipo relacionado con el suministro de agua.
Actualmente, el mercado tiene una amplia gama de productos en cuestión, tanto de fabricantes nacionales como extranjeros. Además, estos últimos no son inferiores a la calidad, pero al mismo tiempo, el precio para ellos es menor.
Solicitud
En primer lugar, hay que decir que el accionamiento eléctrico solo cambia la posición del mecanismo de bloqueo. El mismo dispositivo está controlado por termostatos, temporizadores termostáticos u otros dispositivos que envían corriente eléctrica al motor eléctrico del mecanismo.
Como ejemplo, considere el funcionamiento de este dispositivo en el sistema de protección contra inundaciones, que se puede utilizar tanto para el suministro de agua como para la calefacción.
Así que, además de las válvulas, incluye:
- Sensores de fugas.
- Controlador
Un sistema similar funciona de la siguiente manera:
- Los sensores están ubicados en lugares donde existe la mayor probabilidad de acumulación de agua en caso de inundación.. El principio de funcionamiento de este dispositivo se basa en el hecho de que el agua cierra dos contactos, como resultado de lo cual se envía un pulso al controlador.
- El controlador después de recibir la señal del sensor envía una corriente eléctrica al motor eléctrico.
- El accionador eléctrico, a su vez, cierra la válvula y bloquea el suministro de agua. Después de eso, puede encender el suministro de agua presionando el botón en la carcasa del variador.
De acuerdo con este principio, otros sistemas funcionan con el uso de válvulas con un variador.
Presta atencion La grúa con el accionamiento en sistemas de protección contra inundaciones, se establece después de que las válvulas de cierre bloqueen el agua en una entrada a la casa o al apartamento. Está prohibido utilizar el dispositivo en lugar de válvulas mecánicas.
Aquí, tal vez, todas las características principales de las válvulas con un accionamiento.
Conclusión
Los actuadores para válvulas de bola permiten no solo controlarlos de forma remota, sino también utilizarlos en sistemas de control de flujo automático. En particular, los sistemas de protección de viviendas contra inundaciones se han vuelto muy populares recientemente. Por lo tanto, se pueden llamar inventos prometedores (consulte también el artículo Válvula del radiador: todo lo que necesita saber sobre esta válvula y las válvulas de control).
En el video de este artículo, puede obtener información adicional sobre el tema designado.
