Válvula de bola du15: características del dispositivo y de

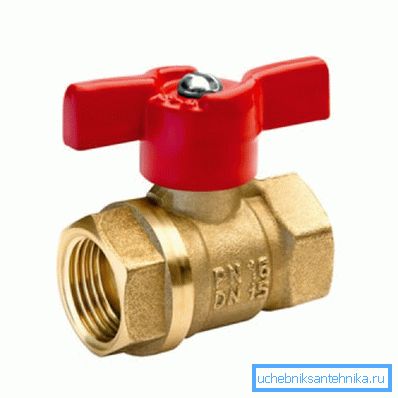

¿Cómo funciona la bola de acoplamiento DN15? ¿Qué tan bueno es contra el fondo de válvulas de tornillo y corcho más familiares? ¿Qué significan los números en el caso? ¿A qué debes prestar atención al instalarlo tú mismo? En nuestro material intentaremos responder estas preguntas.

Dispositivo

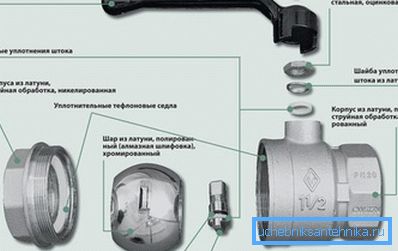

¿Qué veremos, habiendo desmontado la grúa esférica con un diámetro de 15 milímetros?
- El elemento principal del producto es una bola de latón con un revestimiento de cromo y un canal de paso casi igual al DU de la tubería que se adjunta.
Consecuencia práctica: cuando la válvula está abierta, su resistencia hidráulica es mínima, ya que las transiciones de diámetro y turbulencia están prácticamente ausentes.
- La hermeticidad de la conexión móvil con el cuerpo es proporcionada por dos anillos fluoroplásticos o teflón.
- El mismo anillo sella la salida del vástago a través del cuerpo de la válvula. Desde arriba, se aprieta con una arandela.
- Finalmente, la varilla es accionada por un asa conveniente en forma de una palanca o la llamada mariposa.

Comparación con los competidores
¿Cómo se ve la válvula de bola DU 15 en comparación con los compañeros de clase: tornillo y válvula de corcho?
Para empezar, vamos a la campaña de relaciones públicas negras y recordemos las principales deficiencias de la competencia.
Válvula de tornillo
- El flujo de agua puede fluir a través de él solo en una dirección, de modo que presiona la válvula desde abajo. De lo contrario, existe el riesgo de que se produzcan una serie de choques hidráulicos debido a los golpes de las válvulas en un flujo turbulento o incluso a su separación completa del vástago.

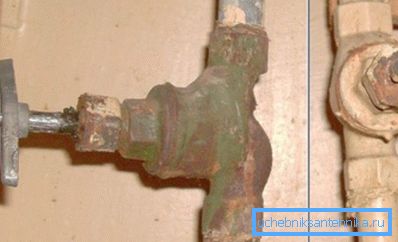

- El cuerpo de la válvula de tornillo recoge escamas y arena. Solo por su forma compleja y la presencia de bolsas con un flujo lento de agua.

- La misma forma compleja del cuerpo y una abertura relativamente pequeña del asiento de la válvula garantiza una alta resistencia hidráulica de la válvula y, en consecuencia, una caída de la presión cuando el agua es desensamblada por más de un dispositivo sanitario.
- La empaquetadura de la glándula gotea incluso con una válvula larga y simple. Con el uso frecuente del mismo, se necesita el empaque de la glándula al menos una vez cada seis meses. Con los sellos de goma, la imagen no es mucho mejor: con el uso activo, se producen anillos de sellado y, cuando están inactivos, pierden elasticidad.
- La junta de goma de la válvula tiene una vida útil limitada. La razón es la misma: pérdida de elasticidad del caucho. Su destrucción es aceleradamente acelerada por la arena que ha caído bajo la válvula.
Por cierto: las válvulas con válvulas de conexión a tierra totalmente metálicas, sin juntas, son más duraderas. Pero, cuando los desechos caen debajo de la válvula, la válvula simplemente no se superpone.
Válvula de tapón
- Para girar el corcho se requiere un esfuerzo muy significativo. Siempre existe el riesgo de interrumpir la conexión de tubería o la rosca más cercana.
- La fuga de la glándula al girar el tapón está garantizada en este caso. No solo eso: para rellenar el prensaestopas, no solo es necesario cerrar la válvula, sino también restablecer el elevador de suministro de agua o calefacción. De lo contrario, siempre existe el riesgo de que el tapón dañado salga de la carcasa en el frente del flujo de agua.
Válvula de bola

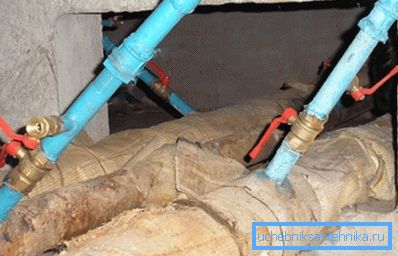

¿Y cómo se ve el embrague D15 de rótula sobre este fondo opaco? La dirección del flujo de agua no es importante para el funcionamiento de la válvula. La válvula no se saldrá por falta de ella.

Acumulaciones de escoria en la vivienda no pueden tener miedo. Una válvula abierta tiende a acumular arena y escamas no más que cualquier sección de un tubo recto.
Ya hemos mencionado la baja resistencia hidráulica: difiere poco de la resistencia de una sección de una tubería del diámetro correspondiente.
El anillo de sellado de teflón o PTFE alrededor del vástago debido a su bajo coeficiente de fricción y la calidad del tratamiento del vástago prácticamente no se desgasta durante la operación y no se degrada cuando está inactivo. Lo mismo se aplica a los anillos de sellado adyacentes a la superficie de la bola dentro de la válvula.
Para aclarar: en la práctica del autor, hubo casos en que una válvula de bola de 15 mm tenía una fuga a lo largo de la varilla. Básicamente, pertenecían a productos chinos de bajo costo y se eliminaban con sus propias manos simplemente enrollando debajo de la arandela de sujeción de la cinta FUM.

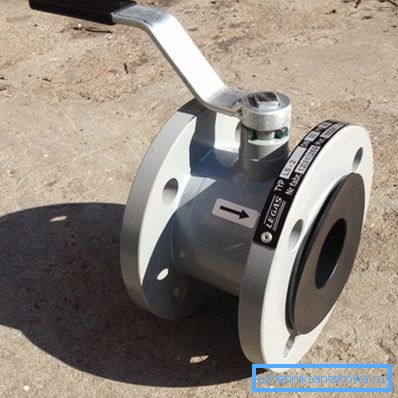

La superficie lisa de la bola y el material de los sellos garantizan una pequeña cantidad de fuerza requerida para abrir o cerrar la válvula. Esto se aplica no solo a productos de tamaño pequeño: por ejemplo, la válvula de brida en forma de bola DU150, que tiene dimensiones muy sólidas, también está bloqueada por un mango estándar sin la aplicación de una fuerza excesivamente grande.

Con todas estas ventajas, el precio de las válvulas de bola es aproximadamente igual al costo de los análogos de corcho y tornillo, y a menudo resulta ser completamente inferior. Las conclusiones son bastante obvias.
Las válvulas de bola 15 para válvulas de tornillo o corcho de 15 mm definitivamente no son dignas de cambiar: son mejores que los competidores en todos los aspectos. Lo mismo se aplica a las válvulas para tuberías con mayor capacidad: en la mayoría de los casos, una válvula de bola de 150 mm es más conveniente, más práctica y más duradera que una válvula de hierro fundido o acero del mismo tamaño.
Marcado

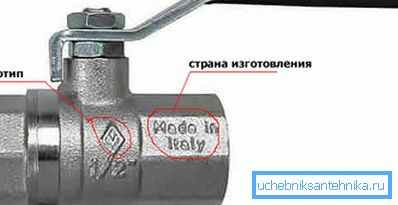

Las principales características técnicas de la válvula de bola DU15 se indican en el marcado de su cuerpo. Esto se aplica tanto a los productos nacionales como a los bienes importados.
Designación | Valor del parametro |
Hacer DN | Diámetro nominal (tamaño de rosca de tubo compatible) |
RU, PN | Presión máxima de trabajo en kgf / cm2 o MPa |

Vale la pena mencionar algunas sutilezas.
- El pase condicional se puede especificar en pulgadas. El tamaño de interés - DU15 - corresponde a 1/2 pulgada.
- Como regla general, la presión de trabajo de los productos nacionales se indica en atmósferas (kgf / cm2), y la presión de importación se indica en megapascales (MPa). Por lo tanto, el marcado DN50 RU40 significa que la válvula con un paso nominal de 50 mm está diseñada para una presión de 40 atmósferas; La válvula de bola DN15 PN8 0 MPa está unida a una rosca de media pulgada y puede soportar una presión de 8 megapascales (80 atmósferas).
Selección e instalación
¿Qué buscar al comprar una válvula?
¿Cómo arreglarlo?

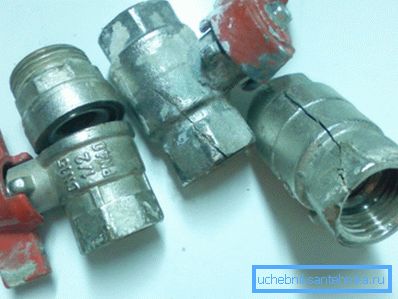

- El cuerpo debe ser de latón.. De los productos de siluminio frágiles se puede distinguir por su peso: el latón es notablemente más pesado.

Por cierto: una simple instrucción te ayudará a no equivocarte. Elige no las puertas plateadas, sino las amarillas. Si el cromo puede ser cualquier metal o aleación, la falta de recubrimiento no dejará ninguna duda.
- El mango - palanca es mucho más conveniente que el mango - mariposa. Pero tiene sentido usar una mariposa solo con una falta de espacio cerca de la válvula.

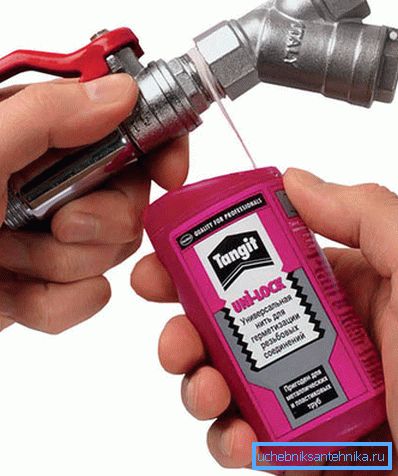

- Es mejor sellar la conexión roscada con un hilo de polímero. (Tangit Unilok y análogos). No requiere mucho esfuerzo durante el montaje y no presenta fugas cuando hay un ligero retroceso del hilo.

- Por cierto, sobre el esfuerzo: no apriete la válvula de la rosca hasta que se detenga.. El latón no es acero; Es posible romper con fuerza excesiva no solo el cuerpo de silumin.
- En el momento de la instalación, es mejor quitar simplemente la manija interferente..
Conclusión
Esperamos que nuestro material ayude al lector con la elección de válvulas para la plomería doméstica. El video en este artículo, como de costumbre, contiene información temática adicional. ¡Éxitos!
