Válvula de bola de gas: características de diseño
El gasoducto está necesariamente equipado con válvulas de cierre. Es necesario para la posibilidad de aislamiento de áreas de emergencia o áreas que necesitan reparación. Lo mejor de hoy es hacer frente a las válvulas de bola de esta tarea para el gas, que se tratarán en este artículo.
Descripción técnica
Lo primero a considerar es el dispositivo de una válvula de bola.

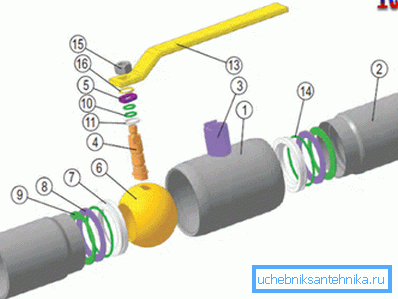

Estructura
| Designación en la figura. | Nombre |
| 1 | Parte del gabinete. Más a menudo se encuentra en latón o acero. |
| 2 | Tubo de conexión. Puede ser roscado o soldado. |
| 3 | Parte de la garganta. Pasar por el stock. |
| 4 | Biela Conecta el asa y la pelota. |
| 5 | Restricciones de lavadora. |
| 6 | Bola de cierre. Realiza directamente el cierre y apertura del pasaje. |
| 7 | Silla de montar Posiciona la pelota en el lugar correcto. |
| 8 | Anillo de apoyo. Sostiene la silla de montar. |
| 9 | Primavera |
| 10 | Junta tórica. |
| 11 | Anillo |
| 12 | Brida |
| 13 | Manejar |
| 14 | Sello de asiento. |
| 15 | Tuerca de bloqueo. Sostiene el asa. |
| 16 | Tapón |
Principio de funcionamiento

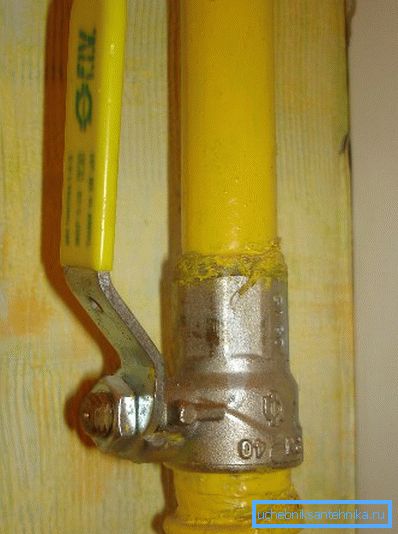

La parte más importante y principal de la válvula de gas en cuestión es una bola de cierre, que tiene un orificio pasante igual al diámetro del tubo de conexión y está conectada al mango de conmutación de la barra.
La instrucción del funcionamiento de tal mecanismo es elemental:
- Un hombre con un ligero movimiento de su mano gira el mango 90 grados.
- La acción transmite este movimiento a la pelota.
- La pared se convierte en un agujero, creando un acceso fácil.
Consejo: no se recomienda instalar el asa en la posición semiabierta, ya que esto aumenta significativamente el desgaste de la estructura.
Méritos
Las válvulas de bola para gasoductos tienen un conjunto completo de aspectos positivos:
- Precio relativamente bajo. Logrado gracias a la simplicidad del diseño, eliminando el uso de componentes costosos.
- Bajo peso. No hace que la tubería sea más pesada, lo que permite que se limite a los accesorios de tubería estándar.
- Alta confiabilidad. En la fabricación de materiales utilizados solo alta resistencia.

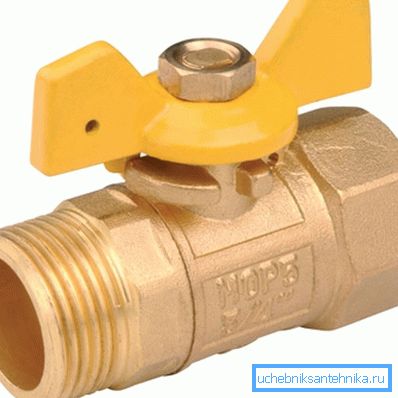

Consejo: se recomienda elegir un material de grúa según el entorno en el que planea usarlo. Así, por ejemplo, los modelos de latón enfrentarán perfectamente los procesos de corrosión, y los de acero soportarán cargas mecánicas más potentes.
- Alta velocidad y facilidad de uso a mano.. Es suficiente realizar un giro corto del asa para cambiar la posición de "abierto" a "cerrado" y viceversa.
- No necesita mantenimiento.. Dichas válvulas y accesorios se pueden instalar de manera segura en lugares de difícil acceso.
- Alta estanqueidad de la superposición de flujo. La posición cerrada de la grúa asegura un sellado completo de la tubería.
- Posibilidad de instalación incluso bajo el agua.. Al mismo tiempo, se excluye completamente la penetración de fluido en el sistema.
- Tamaño pequeño. Permiten que el producto no se destaque en el fondo de la tubería y simplifique su instalación, que es fácil de realizar por 1-2 personas.
- Apariencia atractiva. El único detalle que llama la atención es el asa, que se puede hacer en forma de una mariposa o una palanca alargada. En cualquier caso, la unidad técnica parece bastante estética.
- Facil instalacion. Tal vez tanto roscados como soldados.
Datos tecnicos
Analicemos los parámetros del modelo clásico para la instalación en el gasoducto doméstico:
| Parámetro | Significado |
| Seccion | 1,5 cm o? una pulgada |
| El número de vueltas en la conexión roscada. | 6-7 |
| Indicador de estanqueidad | Clase A |
| Soportar la presion | No menos de 6 MPa |
| Temperatura permisible | De -20 a +130 grados Celsius |
| Material del cuerpo | Marca de latón LS-59-2 |
| Tipo de mango | Mariposa |
| Mango Kohler | Amarillo de acuerdo con las reglas de designación del oleoducto. |
| Material de la junta | PTFE |
| Conexión roscada para manómetro | G? / G? |
| Tipos de conexiones roscadas | Interior-externo e interno-interno |
| Altura del producto | 5,8 cm |
| Longitud con asa | 6,7 cm |
| Longitud del cuerpo | 6,7 cm |
| Diámetro exterior | 3.3 cm |
Posibles variaciones
También se debe tener en cuenta que las válvulas de bola de gas pueden diferir entre sí en algunas particularidades, a saber:
- Cuando sea posible reparar. Hay muestras plegables y totalmente soldadas.
Consejo: si está instalando la grúa en un lugar inaccesible, es mejor optar por un producto completamente soldado con un tubo de conexión soldado. Por lo tanto, logrará la máxima estanqueidad, lo cual es necesario con la condición de mantenimiento difícil en el futuro.
- Por el pasillo. Las válvulas de bola pueden ser de paso total y de paso no total.
Además, hay modelos que tienen una unidad eléctrica que le permite automatizar el proceso de cierre y apertura.
Conclusión
El gasoducto debe estar equipado con grúas confiables en caso de que sea necesario aislar sus secciones individuales. En particular, esto se refiere a los puntos de conexión a los aparatos de gas, así como a las zonas peligrosas de emergencia. La mejor opción es una válvula de bola debido a su alta confiabilidad, facilidad de operación y muchas otras ventajas (consulte también el artículo Por qué instalar una grúa Mayevsky en sistemas de calefacción).
El video en este artículo le proporcionará información adicional directamente relacionada con los materiales presentados. Elija para la disposición del gasoducto solo los mejores componentes.
