Válvula de bola de acoplamiento 11b27p1: dispositivo,
¿Qué es un acoplamiento de bola de latón 11b27p1? ¿Cómo funciona? ¿Qué aspecto tienen las válvulas de bola modernas frente a las soluciones de la competencia? ¿Dónde se pueden aplicar? Vamos a resolverlo.
Como funciona

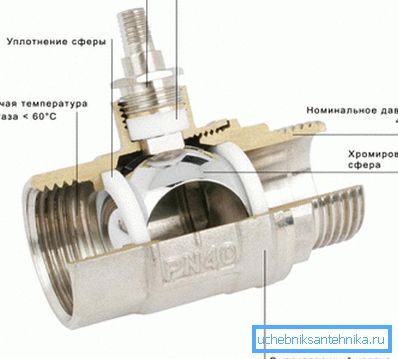

Los grifos de acoplamiento de bola de latón de la marca 11b27p están dispuestos de forma bastante tradicional para este tipo de válvulas.
- El elemento principal de la válvula es una bola de latón con un orificio pasante. Dependiendo de su posición, el caudal del medio de trabajo a través de la carcasa se abre o se cierra.
Útil: como todos los demás tipos de válvulas, las válvulas de bola no están diseñadas para la regulación (ajuste a campo traviesa). Solo tienen dos puestos de trabajo: abierto y cerrado. Cuando la válvula está operando en una posición medio abierta, el cuerpo entre los anillos de sellado se llena gradualmente con escoria.
- Los notorios anillos de sellado de material de baja fricción encierran la bola en ambos lados, asegurando la estanqueidad en la posición cerrada.
- El vástago pasa a través del orificio en el alojamiento y está sellado con un sello similar a una glándula, un anillo de polímero, que se presiona desde arriba por una arandela.
- La arandela se fija en la varilla con un mango (palanca o mariposa) y una tuerca.
Caracteristicas
Las características técnicas de la válvula de acoplamiento de bola 11b27p1 también son bastante estándar.
| Parámetro | Significado |
| Material del cuerpo y tallo | Latón de plomo LS59-1 |
| Material de la bola | Latón de plomo LS59-1 con cromo-cobre-niquelado |
| Material de la manija | Aluminio AK-7 recubierto con pintura epoxi poliéster en polvo. |
| Material de las juntas tóricas de bola y vástago. | PTFE |
| A través del agujero | Agujero total (corresponde al control de la tubería adjunta) |
| Temperatura de funcionamiento | -30 - +150 С |
| Presión de trabajo | 16 kgf / cm2 |
| Vida de servicio | Al menos 10 años |
| Precio mayorista | 96 - 105 rublos |
Probablemente valga la pena agregar algunos comentarios a los números secos:
- El material del cuerpo y la pelota es exclusivamente resistente a los procesos electroquímicos.. El latón no forma una pareja galvánica con ninguno de los metales utilizados.
- La estabilidad térmica del fluoroplástico le permite trabajar no solo en los sistemas de ingeniería internos de los edificios, donde la temperatura máxima de los edificios se limita a 95 - 105 ° C, sino también en la calefacción y los nodos de ascensores con una temperatura de flujo de hasta +150 ° C.. En realidad, un acoplamiento de bola 11b27p DU15 RU16 se usa a menudo como una válvula de control en el ascensor.
La vida útil real de la válvula en condiciones normales de funcionamiento es un par de veces superior a la calculada. En pocas palabras, al instalarlo, difícilmente se verá obligado a comprar un reemplazo en el futuro inmediato.
Documentos reglamentarios
¿Qué GOST en el acoplamiento de bola 11b27p1 actualmente en vigor?
- El material de la carcasa, la varilla y la bola cumplen con las aleaciones de cobre-zinc tratadas a presión GOST 15527-2004.
- El material del mango debe cumplir con las aleaciones de aluminio fundido GOST 1583-93.
- La versión climática de la válvula se evalúa de acuerdo con GOST 15150-69 UHL 4, y la estanqueidad, de acuerdo con GOST R 54808.
- Finalmente, el producto en su conjunto debe cumplir con los requisitos de la norma interestatal GOST 21345-2005, válvulas cilíndricas, de cono y de bola adoptadas por 12 estados de la antigua URSS.
Nuance: el último estándar regula la producción de válvulas para presiones de funcionamiento que no superan los 250 atmósferas. Para presiones ultra altas - sus requerimientos.
Mencionamos un par de requisitos clave de GOST 21345-2005.
- El diámetro efectivo (el tamaño de la ranura de paso en la bola) de la válvula con el tamaño hasta DN 350 inclusive debe ser al menos el 95% del diámetro de la entrada del alojamiento.

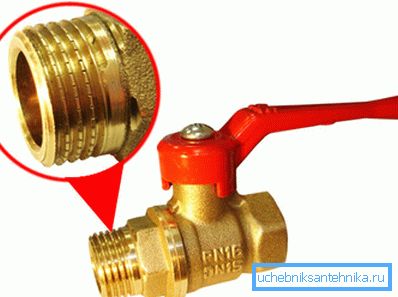

- Los defectos en el hilo, que lo llevan más allá del diámetro promedio, no deben tener una longitud total de más de media vuelta. En este caso, los defectos no deben interferir con la ejecución de la conexión roscada de las tuberías.
Compañeros de clase
Junto con la bola, en las tiendas de fontanería se pueden encontrar corcho y válvula de tornillo. Comparemos el producto que estamos estudiando con ellos.
Corcho
La válvula de corcho requiere un esfuerzo considerable para volver a colocar el corcho: las superficies de latón o hierro fundido de las partes en contacto tienen un área bastante grande. En el caso de una válvula de bola, deslizar una bola niquelada con una superficie ideal sobre el asiento de un polímero con un coeficiente de fricción extremadamente bajo no tiene una resistencia notable a presionar la palanca.
El empaquetamiento de la glándula de la válvula de corcho comienza a fluir en la primera vuelta del corcho. La glándula se produce inevitablemente incluso cuando está inactiva: cualquier mecánico confirmará que, para no tener fugas, debe empacarse una vez cada dos años. Los sellos de válvula de bola de polímero no requieren mantenimiento en principio.
Tornillo
Los problemas de compactación son relevantes aquí. El uso de anillos de sellado de goma no los resuelve completamente: el caucho pierde su elasticidad y fugas.
Además, la válvula de tornillo del dispositivo proporciona al propietario una serie de problemas exclusivos.
- La forma compleja del circuito aumenta la resistencia hidráulica y contribuye a la acumulación de escoria debajo de la válvula.

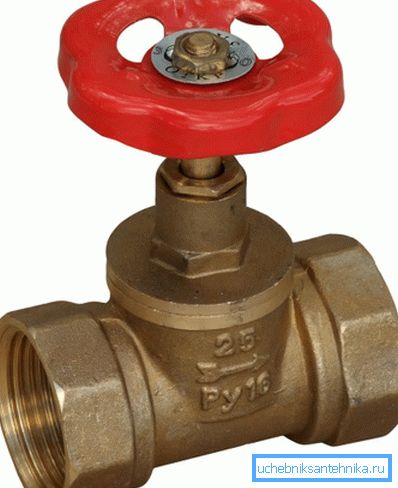

- La válvula debe colocarse con una flecha en la dirección del flujo de agua. La corriente inversa puede desgarrar la válvula.
- La junta de goma en la válvula tiene una vida útil limitada (rara vez más de 3 a 5 años). La válvula totalmente metálica no bloqueará el agua si hay al menos un grano de arena entre esta y la silla.
Ninguno de los problemas enumerados para el diseño de la pelota es relevante.
La conclusión es un poco predecible: los competidores no tienen oportunidad. Si va a instalar tuberías o calefacción con sus propias manos, la instrucción obvia es optar por válvulas de bola.
Solicitud
¿Qué tamaños de grúas se requieren al instalar las comunicaciones de plomería en una casa o apartamento? ¿Dónde se deben aplicar exactamente? Vamos a dar algunos ejemplos.
El acoplamiento esférico 11b27p1 diámetro de 15 mm se utiliza:

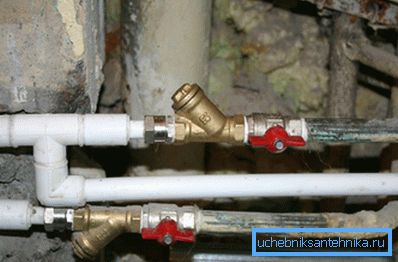

- En las entradas de agua fría y caliente en el apartamento.
- Como válvula de control para mediciones de temperatura y presión.
- En inserciones en la tubería de accesorios de plomería individuales (cisterna de inodoro, lavabo, fregadero, etc.).
Se utiliza una válvula de bola 11b27p1 con un diámetro de 20 mm para cortar los dispositivos de calefacción individuales del circuito de calefacción. Se puede poner en el puente delante del radiador.
El capitán Obvious recuerda: si tanto el puente como las conexiones de la batería se cierran simultáneamente, la circulación en el tubo vertical se detendrá por completo. Pronto los vecinos vendrán a ti, dirigidos por un mecánico, y comenzarán a pronunciar palabras malvadas y ofensivas.

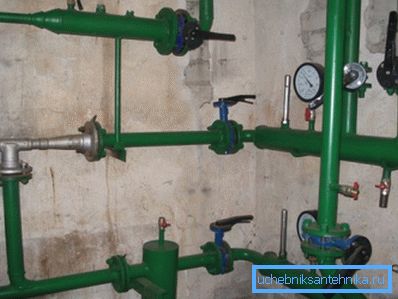

La válvula de acoplamiento esférica 11b27p1 con un diámetro de 25 mm está montada en las canalizaciones de suministro de agua y calefacción, en los vertederos del conjunto del ascensor y en los tubos de entrada de la caldera.
La válvula de bola 11b27p1 de 32 mm de diámetro puede usarse en elevadores en edificios de gran altura y en el vertido de la calefacción para cortar ciertas secciones del circuito.

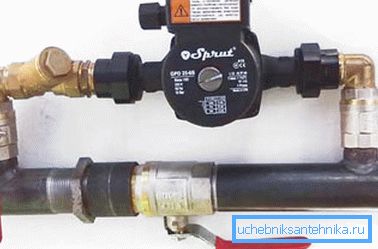

La válvula de bola 11b27p1 de 40 mm de diámetro se utiliza en el sistema de calentamiento por gravedad (cuando se inserta la bomba, se rompe el bypass). Junto con las válvulas de mayor diámetro, se pueden colocar en unidades de medidores de agua y en cajas de agua caliente en ascensores.
Conclusión
Esperamos que nuestra relación con el representante del equipo sanitario doméstico haya sido bastante informativa. El lector podrá estudiar materiales de materias adicionales al ver el video en este artículo. ¡Éxitos!
