Válvula de bola de acero inoxidable - tipos y
La válvula de bola de acero inoxidable se utiliza en tuberías como una válvula de cierre, que bloquea completamente el flujo del medio de trabajo. En este artículo consideraremos las características de este dispositivo y su alcance.
Información general
Por lo tanto, la válvula de bola es un tipo de accesorios de tubería, cuyo elemento de bloqueo está hecho en forma de esfera, de ahí su nombre. Hay que decir que tal construcción ha sido conocida por la humanidad durante más de cien años.
Al principio, este dispositivo no tenía gran demanda, pero con la llegada de varios materiales modernos, incluido el acero inoxidable, se generalizó. La principal ventaja de estas válvulas es la simplicidad de diseño y, como resultado, la confiabilidad y la durabilidad.

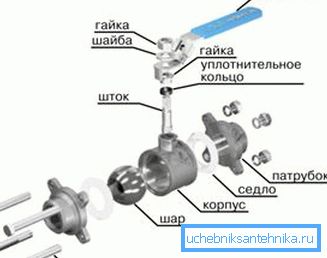

Dispositivo y características
Como cualquier otra válvula, la válvula de bola de acero inoxidable consta de dos elementos principales:
| Cerramientos | Puede ser de formas muy diferentes, dependiendo del propósito del dispositivo. |
| Elemento rodante | Es una bola fijada en las monturas. La bola tiene un orificio pasante que sirve de paso para el flujo de líquido o gas. |
En las válvulas domésticas, como norma, el diámetro del orificio es igual al diámetro interno de la tubería. Por lo tanto, se llama de paso total.
En la mayoría de los casos, este tipo de válvulas se utiliza en los siguientes tipos de tuberías:
- Tuberías de agua;
- Gasoductos;
- Tuberías de calor.
Características especiales
En primer lugar, debe decirse que la válvula de bola de acero inoxidable no está diseñada para funcionar como una válvula de regulación o regulación. Debe ser utilizado estrictamente para su propósito previsto, es decir, para superposición total o flujo de apertura.
La apertura de la barra de refuerzo se realiza girando el asa 90 grados hacia la izquierda, es decir, hasta que se detenga. Para facilitar su uso, el diseño tiene una palanca de carrera limitadora.
Méritos
Entre las ventajas de las válvulas consideradas se encuentran los siguientes puntos:
- Tamaño pequeño;
- Simplicidad de diseño.;
- Conveniente control de sus propias manos.;
- Zonas no estancadas.;
- Instrucciones de instalación simples;
- Alta estanqueidad;
- Fiabilidad y durabilidad.;
- Bajo precio, Debido a la simplicidad del diseño.
Por estas razones, esta válvula se encuentra en casi todos los apartamentos y en cada hogar.
Desventajas
Junto con los aspectos positivos, este producto tiene algunos inconvenientes, que se enumeran a continuación:
- No hay posibilidad de ajustar el flujo. Si utiliza el dispositivo para estos fines, se despresurizará rápidamente.
- Posibilidad de uso solo para sistemas de baja presión: para tuberías de gas que no superen los 10 bares y para tuberías de agua no superiores a 16 bares.
- El rango de tamaño limitado: cuanto mayor sea el diámetro de las tuberías, más difícil será encontrar un dispositivo adecuado para ellas.
Sugerencia Las válvulas de bola de plástico se pueden utilizar junto con una tubería de plástico, su costo es menor que el del acero inoxidable, mientras que la durabilidad y la fiabilidad son altas.
Especies
La clasificación de la válvula en cuestión se lleva a cabo de acuerdo con varios criterios:
| La forma del pasaje. | Hay varios tipos:
|
| Según el material del precinto. | El compactador puede ser:
|
| Según la forma del cuerpo. | Los conectores se pueden posicionar entre sí:

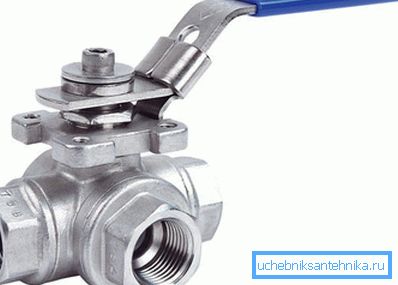

Además, los dispositivos son rectos y de tres vías. |
| A modo de instalación y tipo de diseño de vivienda. | Hay
|
Un punto particularmente importante es el método de instalación y el tipo de diseño del caso, ya que el área de aplicación depende de esto, por lo tanto, a continuación veremos más de cerca las características de estos dispositivos.

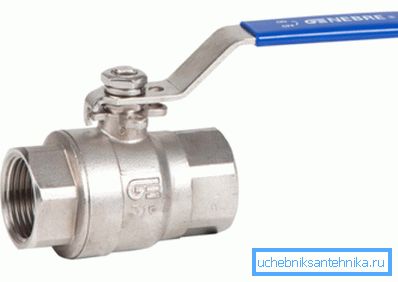

Acoplamiento
La válvula de bola de acero inoxidable tiene una rosca hembra en ambos lados. Como regla general, tales accesorios se aplican a las tuberías de agua.
Según el método de control, estos dispositivos son de tres tipos:
- Palanca
- Accionado eléctricamente
- Caja de cambios
Si el diámetro nominal no excede DN125, entonces el dispositivo es controlado por una palanca. Si el diámetro es mayor, la solución óptima es un control de engranajes. El accionamiento eléctrico se usa cuando se usa la regulación de dos posiciones, o las válvulas de cierre son difíciles de acceder.

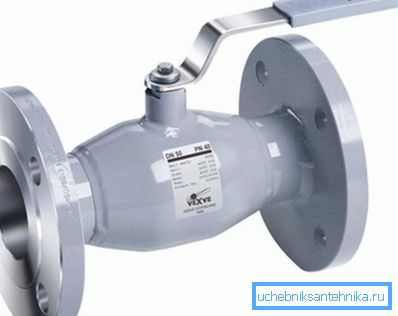

Con bridas
La brida de la válvula de bola de acero inoxidable encontró su aplicación en la industria del petróleo y el gas. Se utilizan en tuberías que transportan gas, petróleo y otros productos químicos.
Como es fácil adivinar por el nombre, la válvula de brida de acero inoxidable se monta con la ayuda de bridas que están en ambos lados.
Las principales ventajas de este dispositivo son:
- Bajo costo;
- Larga vida útil.
- La posibilidad de uso para suspensiones, medios viscosos y contaminados, lodos, etc.
Por supuesto, una válvula de bola con brida inoxidable solo se puede usar si las tuberías también están equipadas con bridas apropiadas.

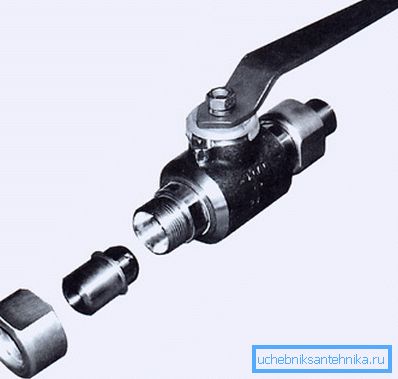

Férula
De muftovyh difieren principalmente en el hecho de que tienen un hilo externo. Más utilizado en la industria petroquímica. El dispositivo está conectado a los tubos con tuercas de tapa.

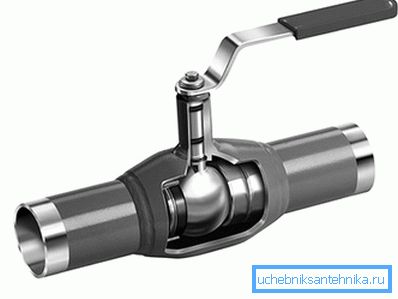

Soldada
De todos los productos anteriores, esta válvula se distingue por el hecho de que se montan mediante soldadura. Más a menudo se utiliza en sistemas de suministro de calor centralizado. La principal ventaja de este diseño es la completa estanqueidad de la conexión. (Ver también el artículo Hermética para tuberías: características.)
Sugerencia Los dispositivos con un diámetro pequeño se pueden utilizar para fines domésticos como drenaje. Por ejemplo, puede utilizar este grifo para un barril de acero inoxidable.
Conclusión
Las grúas de tipo bola de acero inoxidable se usan ampliamente en una variedad de aplicaciones. Esto se debe a su simplicidad, confiabilidad y una gran selección de diseños de cascos.
Desde el video en este artículo, puede obtener más información sobre este tema.
