Válvula de bola de 100 mm: dispositivo, clasificación,

¿Cómo funciona la válvula de bola DU100? ¿Qué tipo de este producto se puede encontrar a la venta? ¿Hay alguna característica para montar el producto? ¿Cómo se ve en el contexto de alternativas - válvulas de tornillo y válvulas de compuerta? Vamos a resolverlo.

Primer conocido

Construcción

El elemento estructural principal es una válvula de mariposa en forma de bola con un canal pasante. Como regla general, su diámetro es igual al diámetro de la tubería adjunta. La varilla insertada en la ranura del perno se dirige hacia afuera a través del cuerpo y se suministra con una manija o caja de engranajes conveniente. La función de sellado se realiza mediante asientos de polímero debajo de la bola y un sello anular alrededor del vástago.

¿Qué materiales se pueden utilizar para la fabricación de válvulas de bola?

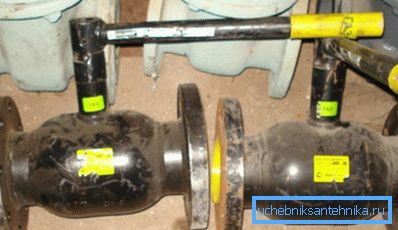

Útil: dependiendo de las condiciones de trabajo, el mango puede tener diferentes marcas de color. Diseñada para agua fría, agua caliente y calefacción, la válvula de bola de 100 mm está marcada en rojo; Productos con resistencia térmica limitada - azul. El amarillo indica que la válvula es para gas.

Especies

Las grúas se pueden clasificar según varios criterios.

Tipo de cuerpo

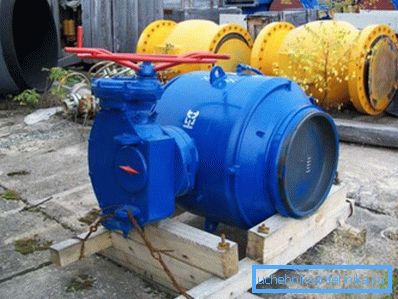

Puede ser totalmente soldado y desmontable.

• En el primer caso, como beneficio adicional, el propietario recibe una mayor resistencia de la caja a la presión hidráulica.: con un aumento del diámetro, la fuerza de tracción de sus paredes aumenta en proporción a la sección transversal. El precio es casi cero de mantenimiento del producto: como máximo, es posible reemplazar un sellador desgastado alrededor del vástago.

• En el segundo caso, si es necesario, reemplace todos los elementos estructurales desgastados. - Sillas de montar, stock e incluso la propia bolt ball.

Como regla general, las partes del cuerpo con un diámetro grande están conectadas por espárragos.

Conexión de tubería

Se puede hacer de tres formas completamente tradicionales:

1. Roscado Sin embargo, el acoplamiento con un diámetro grande no es muy popular debido a que la rosca es difícil de sellar y apretar.

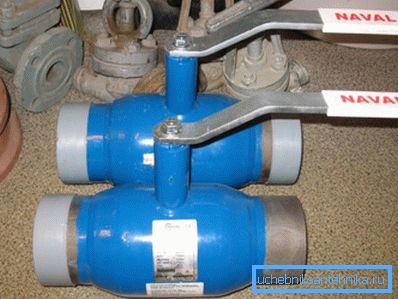

2. Por soldadura La longitud de las boquillas para soldadura y una masa significativa del cuerpo de la válvula no permiten el sobrecalentamiento peligroso de los sellos de polímero durante la soldadura.
3. Bridas. Proporcionan un rápido montaje y desmontaje de la grúa.

La válvula de bola bridada DN 100, a su vez, puede pertenecer a dos subcategorías. En general, las dimensiones de montaje de la válvula de bola de brida DN 100 corresponden exactamente a las dimensiones de montaje de la válvula de acero 30s33nzh, que permite el reemplazo sin soldadura en las tuberías.

Sin embargo, al instalar nuevas tuberías, se usan válvulas más cortas, llamadas inter-bridas.

Obturador obturador

Con pequeños diámetros de tubería, el sellado de la bola se asegura simplemente presionando los asientos al ensamblar el cuerpo.

Sin embargo, un par de soluciones más se utilizan para tamaños de puertas más grandes.

1. La bola se instala entre los asientos con un pequeño hueco. Se presiona contra la silla deseada por la presión del medio de trabajo.
2. La silla está hecha de un resorte de copa cargado por resorte, que proporciona la fuerza de presión necesaria incluso con cierto desgaste del fluoroplástico o el teflón.

Asamblea

Se lleva a cabo en cualquier puesto de trabajo. La única restricción es una posición cómoda del mango o del timón de la caja de cambios. La dirección del flujo de agua es irrelevante, lo que está claramente indicado por la ausencia de una flecha en el cuerpo.

Comparación con alternativas

¿Cómo se ve la válvula de brida de bola DU100 en el fondo de una válvula de tornillo con brida y una válvula de compuerta del mismo tamaño? ¿Qué tipo de válvulas debo elegir?

Vamos a compararlos de varias maneras.

Resistencia hidraulica

1. La válvula de bola de paso total casi no tiene resistencia al movimiento de la corriente: no hay giros ni transiciones de diámetro en ella.
2. La válvula a este respecto es algo inferior a la válvula de bola. Levantó todas las mejillas y la cuña están parcialmente en el arroyo. Además, están presentes las transiciones de diámetro entre los espejos que hacen que el flujo sea turbulento.
3. Válvula de tornillo - un claro extraño. Las vueltas de giro del cuerpo y un agujero relativamente pequeño en la silla de montar provocan una caída en la presión después de este elemento de la válvula de cierre.

Instalacion

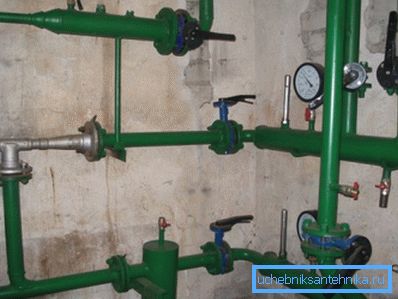

1. Como ya se mencionó, el manual de instalación de una válvula de bola no permite ninguna libertad. Puede trabajar en cualquier posición y en cualquier dirección del flujo de agua.

1. La válvula no es deseable para montar solo el volante de dirección hacia abajo. Esto hará que la caja de relleno sea extremadamente incómoda.
2. Además, la válvula debe instalarse de manera que el medio de trabajo presione la válvula desde abajo. De lo contrario, después de algún tiempo, la válvula es inevitable.

Por cierto: el corte de la válvula con una contracorriente se acompaña de un choque hidráulico que pasa a través de una tubería frontal de alta presión. Entre las consecuencias están las desconexiones en los accesorios y las roscas, los desgarros de las conexiones flexibles, las roturas a lo largo de las costuras de los tubos soldados eléctricamente y los enchufes de radiador desgarrados.

Servicio

1. En el caso de una válvula de bola, se trata de apretar la tuerca en el sellador del vástago después de varios cientos de ciclos de apertura y cierre.
2. La válvula de tornillo necesita un empaque periódico (incluso cuando está inactivo) de la caja de empaquetadura y (a veces) la sustitución de la junta.

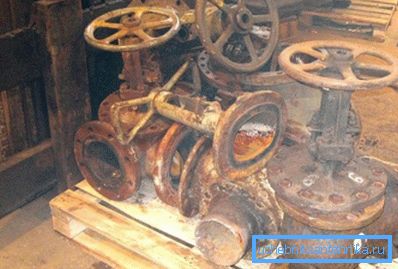

3. En el caso de una válvula, el empaquetamiento periódico de la glándula se complementa con la necesidad de moler depósitos crecidos de mejillas y espejos.

Conclusiones

Son bastante obvios: las válvulas de bola en las válvulas modernas no tienen competidores serios. Una excepción solo puede ser productos para condiciones especiales (altas temperaturas, medios corrosivos, etc.).

El video en este artículo tradicionalmente ofrecerá al lector materiales adicionales. ¡Éxitos!
