Válvula de bola d20: cómo no cometer un error al elegir una

El número de parámetros clave que deben tenerse en cuenta al seleccionar válvulas, es el diámetro, este tamaño debe corresponder exactamente con las dimensiones de la tubería, de lo contrario, puede olvidarse de la estanqueidad de la junta. Para una persona que no está preparada, puede haber cierta confusión por el uso de designaciones como "diámetro condicional" o el tamaño de la luz, por lo que es necesario aclarar esta pregunta inicialmente.

Pequeño programa educativo

Cada uno está familiarizado con el concepto de diámetro, pero el concepto de diámetro nominal (D o DN) se utiliza para tuberías, así como para válvulas de parada y control. Por ejemplo, en las tiendas de plomería, la designación de una válvula de bola de 20 mm implica la cantidad de espacio libre.

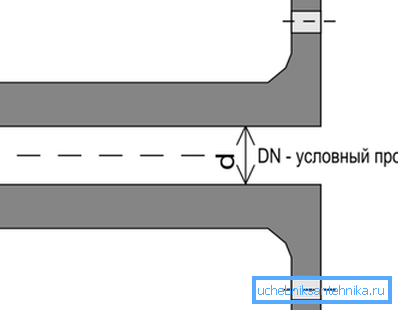

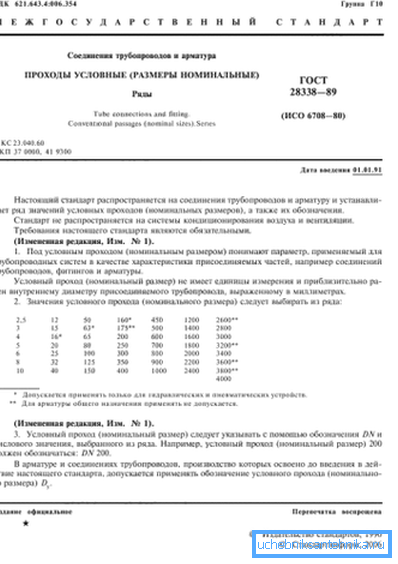

Por este concepto se entiende el diámetro interior, redondeado al valor estándar más cercano. Se puede encontrar una lista completa de valores estándar de DN en GOST 28338-89, el valor mínimo es de 2,5 mm y el máximo es de 4000 mm.

La principal confusión proviene del hecho de que en el 99% de los casos el diámetro interno real no es igual al nominal (condicional). Si, por ejemplo, tomamos un tubo metálico de agua-gas estándar con una dimensión exterior de 159 mm, entonces el tamaño real de la separación dependerá del grosor de la pared. Entonces, con un espesor de metal de 6 mm, será igual a 147 mm, y con una pared de 8 mm - 143 mm.

Pero si observa los valores dados en la norma, resulta que el mismo diámetro nominal, DN150 (o DN150), es adecuado para ambos casos. El mismo principio también funciona con tamaños más pequeños, lo que debe tenerse en cuenta al seleccionar válvulas. Por ejemplo, una válvula de bola DN 20 tiene un tamaño nominal de 20 mm, lo que significa que es adecuada solo para la instalación en una tubería con un diámetro correspondiente.

Presta atencion A primera vista, tal notación parece ridícula, pero no lo es. De hecho, el paso entre los valores estándar se adopta de tal manera que el rendimiento de cada valor de lumen siguiente aumenta en aproximadamente un 60-70%. Esto facilita la selección de la tubería en la etapa de cálculo de las tuberías de agua, gas y calor.

Dispositivo, selección e instalación de válvula de bola.

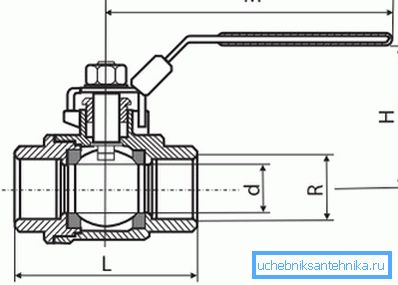

En cuanto a la estructura de tal dispositivo, no cambia según el tamaño. A menos que a veces, en lugar de una perilla, se instale una unidad eléctrica para girar la bola, es necesario cuando una perilla grande no se puede girar debido a la falta de espacio libre.

Qué buscar al elegir.

Otra dificultad en la selección de un modelo específico de una válvula de bola puede ser la conversión de medidas en pulgadas a métricas y la selección del valor apropiado de DN (DN). Por ejemplo, una válvula de bola DN20 es adecuada para la instalación en una tubería VGP con un diámetro exterior de 26.8 mm, con el tamaño de la rosca igual? en.

La correspondencia de los tamaños en pulgadas de hilo, DN y tamaño externo de la tubería se muestra en la tabla.

La correspondencia entre el paso condicional y el diámetro exterior del tubo.

Presta atencion La tabla muestra datos solo para los tamaños más comunes que se utilizan en la construcción privada.

La tabla muestra una discrepancia significativa entre tuberías de diferentes tipos, incluso dentro del mismo tamaño de válvulas. Esto se explica por el diferente grosor de la pared de las tuberías, así como por el hecho de que el diámetro interno está indicado en la barra de metal, pero para los productos plásticos, el diámetro externo.

Y aunque el precio de una válvula de bola simple es pequeño (los modelos de polipropileno simples cuestan menos de 200 rublos), aún es mejor prestar atención inmediata a estas sutilezas.

Características de las grúas de polipropileno.

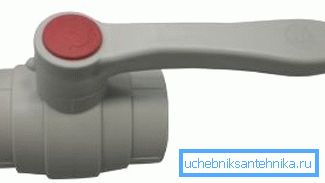

Recientemente, las válvulas de bola de PP han aparecido en el mercado. En tales dispositivos, el diseño de la parte de bloqueo permanece sin cambios: la misma bola de metal con orificios pasantes, pero el cuerpo está hecho de polipropileno. En este caso, antes del número que indica la cantidad de espacio libre, seguido de una abreviatura que indica el tipo de material utilizado.

Por ejemplo, la válvula de bola PPRC 20 de entrada significa que el cuerpo está hecho de polipropileno de tipo 3 (copolímero aleatorio), y el diámetro nominal es de 20 mm.

Presta atencion Para la instalación de un modelo convencional con una carcasa de metal, generalmente se usan conexiones desmontables. En el caso de PP análogo, tiene sentido utilizar la conexión mediante soldadura.

Las instrucciones de instalación no son diferentes de la conexión de tuberías de PP convencionales:

• Se utiliza un “soldador” especial para la conexión.. El elemento calefactor de dicho dispositivo está diseñado de tal manera que es posible colocar tubos de diferentes diámetros. El grifo y la tubería se colocan en el elemento calefactor y se calientan por un corto tiempo;

• después de eso, debe retirar rápidamente ambos elementos del soldador e insertar el extremo del tubo en el grifo. Si el polipropileno se calienta lo suficiente, entonces parte de él simplemente debe extraerse durante la instalación, esto es normal.

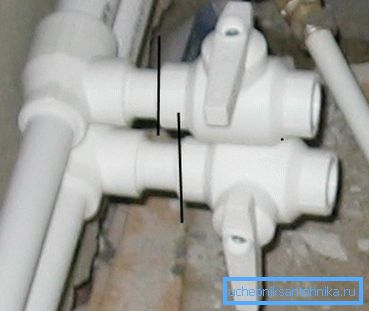

La conexión anterior se considera la más simple, pero no está exenta de fallas. La principal puede considerarse la aparición de resistencia local significativa. Si, por ejemplo, una válvula de bola PP 20 con un tubo, entonces el tubo Du será igual a solo 15 mm, y en la grúa - 20 mm.

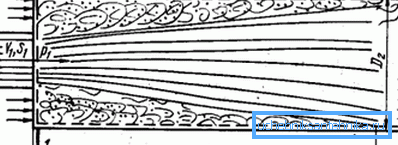

En consecuencia, cuando el flujo pasa a través de la junta, debido a la diferencia en los diámetros, se creará turbulencia en la entrada y se generará una carga mayor en la soldadura en la salida.

Esto se puede evitar de 2 maneras:

• utilizando una conexión desmontable, por ejemplo, el mismo estadounidense;
• Usando el acoplamiento PP, en este caso, puede utilizar soldadura. El uso de un acoplamiento le permitirá conectar la tubería y el grifo de extremo a extremo, para que nada interfiera con el flujo. Ninguno de estos métodos complica el proceso en sí, por lo que la instalación se puede hacer a mano.

Resumiendo

La selección de una válvula de bola no es una tarea tan fácil como puede parecer a primera vista. Es necesario comprender claramente la diferencia entre conceptos como los diámetros nominal y real, para poder convertir las dimensiones métricas a pulgadas y viceversa.

La información propuesta no confundirá la designación de válvulas y válvulas de control y garantiza la elección correcta. El video en este artículo es una breve descripción de los diferentes tipos de válvulas de bola.
