Válvula de bola con brida y acoplamiento: característica y

Al reparar o reemplazar los sistemas de plomería o calefacción, es necesario comprar e instalar válvulas y grifos. La facilidad de uso del dispositivo en el futuro depende en gran medida de su calidad y la elección correcta, además, el riesgo de una situación de emergencia será mínimo. Para no gastar dinero extra, comprando una válvula de bola KShTsF o un embrague, primero debe entender su diseño.

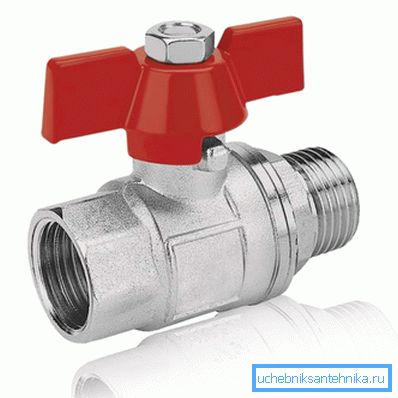

La rosca de la válvula de bola puede ser interna y externa.

Cada dispositivo sanitario tiene sus propias funciones que deben considerarse al elegir. Le ayudaremos a determinar cuál es mejor usar válvulas de bola en su caso.

Válvula de bola con brida

El dispositivo está diseñado para bloquear el flujo de agua, aire, vapor, aceite. El elemento de bloqueo tiene forma de bola, que tiene un orificio pasante horizontal para el paso de una sustancia. Al girar sobre el eje vertical de la bola, el pasaje se abre o se cierra.

Las válvulas de bola con bridas se utilizan a una temperatura de flujo o medio superior a 100 ° C y una presión superior a 16 bar. Normalmente, los dispositivos se instalan cuando las válvulas de embrague no pueden hacer frente a su trabajo debido a los parámetros de alta temperatura o presión.

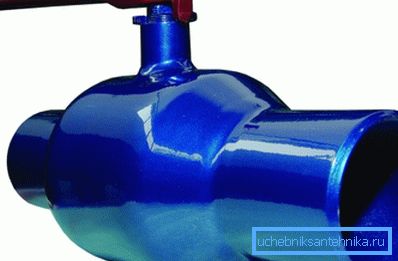

Válvula de bola de paso total para soldadura

Consejo: la válvula siempre debe girarse al cerrarse o abrirse hasta que se detenga; de lo contrario, aparecerán depósitos en el producto, lo que romperá su estanqueidad, por lo que el equipo deberá ser reparado o reemplazado.

La válvula está diseñada con un anillo de sellado con un orificio en el medio, la válvula se considera abierta cuando coincide con la dirección del flujo. De lo contrario, cuando la válvula se instala perpendicular a las paredes de la tubería, el dispositivo se considera cerrado.

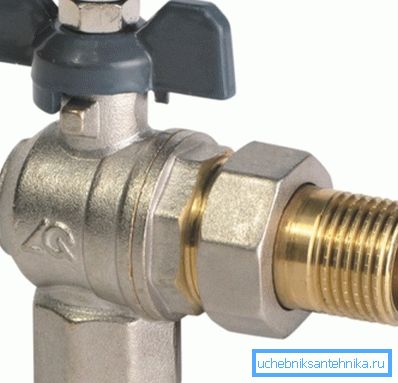

Opción de esquina con vagón (americano)

Clasificación

Seleccione tres parámetros:

Diseño de válvula Hay
  • directo
  • punto de control
  • mezclando
  • angular
El pasaje Dependiendo del paso del agua:
  • paso total (90? 100%);
  • estándar (70-80%);
  • no es de paso completo - (40? 50%).
Material Se utiliza el siguiente metal:
  • acero;
  • hierro fundido
  • acero inoxidable;
  • bronce
  • latón
  • pvc

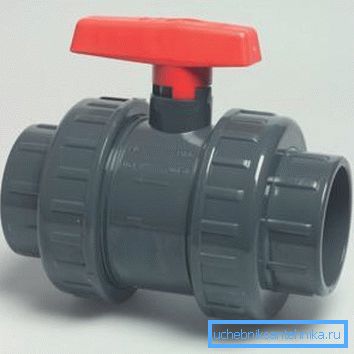

En la foto - válvula de bola de plástico

Consejo: al elegir un producto, preste más atención a la calidad de sus detalles, será una garantía de su trabajo efectivo y largo. También averigüe a qué medio está destinado este dispositivo y a qué temperatura.

Asamblea

Es necesario utilizar bridas que puedan soportar la presión en la red. También es importante que se coloquen y se fijen de la mejor manera posible.

Consejo: se permite instalar soportes adicionales en la válvula si tiene unidades eléctricas.

Una vez finalizado el trabajo de instalación, es necesario volver a comprobar todo de nuevo. Por ejemplo, para que las astillas y los arañazos no aparezcan en los orificios pasantes, deben estar protegidos. Recomendamos retirar el embalaje de producción antes de la instalación.

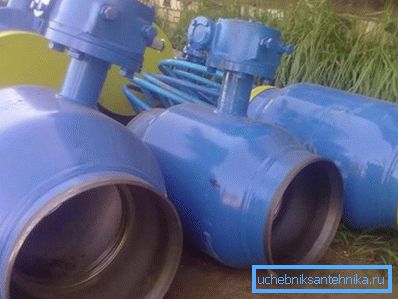

Válvulas de bola de acero CMS

Características de los equipos.

Resalte las características técnicas positivas del tipo de brida de la válvula de bola:

  • largo plazo de uso;
  • proporciona un alto grado de estrechez de flujo de superposición;
  • tiene pequeñas dimensiones generales;
  • diseño fiable y sencillo;
  • crea una pequeña resistencia hidráulica en el sistema;
  • Se puede montar en cualquier posición de trabajo;
  • el mantenimiento es opcional;
  • La apertura y el cierre de la válvula no causa dificultades;
  • si la grúa tiene un cuerpo plegable, puede repararse con sus propias manos;
  • El control manual puede apagar rápidamente el flujo de fluido.

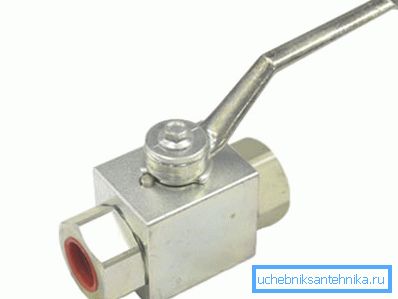

Válvula de bola 2 2 con control manual.

De las desventajas se destacan:

  • gran peso;
  • precio alto;
  • La necesidad de usar mangos largos para control manual.

Características del diseño de la válvula de acoplamiento.

  1. Los productos son ampliamente utilizados en la industria.
  2. El diseño es capaz de soportar presiones de hasta 16 atm y la temperatura del medio de trabajo hasta 120 ° C.
  3. El mejor material para este tipo de grúas es el latón. No solo el cuerpo está hecho de él, sino también la pelota.
  4. Las aleaciones y el acero cromado también se utilizan a menudo para prevenir la oxidación.
  5. Para reducir la resistencia al flujo, la versión de acoplamiento de la grúa está diseñada con la condición de que su diámetro interno coincida con el diámetro del paso de la tubería.
  6. Como el vástago de la válvula no toca la caja, se atiene a su regla. Esto se garantiza mediante juntas fluoroplásticas que resisten la alta temperatura del medio de trabajo y la alta presión.

Como elegir

  1. Antes de ir al almacén, mida la sección transversal de la tubería, las dimensiones internas de la válvula de bola deben coincidir con ella.
  2. Escriba la etiqueta del grifo antiguo o llévela con usted.. Consulte a un consultor en la tienda para obtener detalles adicionales de hardware.
  3. Evalúe visualmente la calidad del producto, por ejemplo, si tiene una marca registrada y un etiquetado detallado. Averigüe si hay un certificado de calidad para los productos y las instrucciones del fabricante.
  4. Además, verifique si hay una traducción al ruso en la instrucción principal, que indica la venta con licencia de productos importados.

Importante: si no está claro cómo llegó el producto al mostrador, habrá una traducción torpe, discrepancias en los logotipos e inscripciones, o no solo la fecha de producción, sino también el país de fabricación, entonces la calidad de ese producto es muy dudosa.

  1. Tenga en cuenta que la superficie de la grúa no debe estar desconchada y agrietada. Capa protectora, flujos, irregularidades, retardo de pintura en el botón giratorio.. El producto de calidad tiene el mismo grosor de la cáscara y las piezas simétricas.

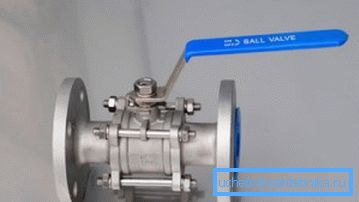

Válvula de bola con brida para 1
  1. Con un imán, verifique de qué metal está hecha la válvula de bola. Idealmente, de latón, un acero falso. Además, la tenue superficie del espejo de la bola también confirma que tiene productos de baja calidad.
  2. El cuerpo debe ser de latón, excepto los grifos cromados.. La falsificación está hecha de siluminio o galvanizado. El color del metal en el interior del producto debe ser amarillo claro, el revestimiento no debe rayarse.

Consejo: recuerde algo sencillo: un producto de calidad no puede ser barato.

Conclusión

Ahora tiene una idea sobre la brida y las válvulas de bola de acoplamiento, para lo que se necesitan y dónde se usan. Después de familiarizarse con sus datos de rendimiento, podrá abordar conscientemente la elección del producto necesario.

El video en este artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
