Válvula de bola 3: 4 - dispositivo, características,

Válvulas de bola para agua de 3: 4 pulgadas: el tipo más común y de alta calidad de válvulas utilizadas en la instalación de tuberías de agua caliente y fría, así como en sistemas de calefacción. Son fáciles de instalar, fiables y compactos, por lo que hoy en día, ninguna instalación puede prescindir del uso de este tipo de accesorios.

Hablaremos sobre el dispositivo, las características y ventajas de las válvulas de bola, así como las reglas para su instalación.

Accesorios de la válvula de bola

Dispositivo

Una válvula de bola es un tipo de accesorios de cierre (a veces de ajuste) utilizados en tuberías de suministro de agua, calefacción, gas, petróleo y otros medios. En relación con los sistemas de suministro de agua y refrigerante, este tipo de accesorios en la mayoría de los casos se utiliza como elemento de bloqueo.

Se debe decir que la válvula con un tapón esférico es un dispositivo moderno y bastante progresivo, que reemplaza a los modelos cónicos, que tienen muchos inconvenientes graves asociados con una resistencia hidráulica significativa debido a la forma y el tamaño del paso.

Al mismo tiempo, la construcción en sí se conocía hace mucho tiempo; hace más de 100 años, sin embargo, su implementación efectiva solo fue posible después de la aparición de nuevos materiales sintéticos, como el fluoroplasto y otros polímeros artificiales.

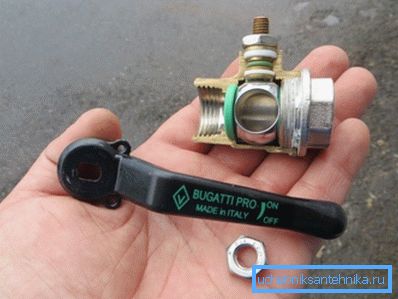

La válvula con válvula de bola es bastante simple.

El producto consta de los siguientes elementos:

1. Cuerpo de latón. El uso de esta aleación se debe al menor costo de su producción, así como a una mayor resistencia a la corrosión en comparación con el acero;
2. Sellado de sillines. Se utilizan para el sellado de corcho, hecho de teflón, teflón, polieteretercetona (PEEK) y otros polímeros sintéticos;
3. Enchufe de bola. Realiza la función de obturador. La bola tiene un orificio axial, cuyo diámetro coincide con el diámetro del canal del tubo; cuando el corcho se gira 90 grados, el canal se superpone, ya que el eje perpendicular de la bola no tiene agujeros;
4. Control del obturador. Puede ser en forma de una palanca, una mariposa o un cordero, además, en lugar de un asa, se puede instalar un servo eléctrico o neumático para automatizar el control del sistema;
5. Husillo de latón que conecta el mango o el actuador al tope y transmite la fuerza para girarlo.

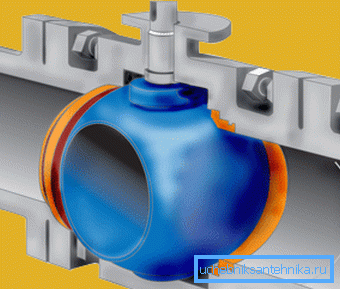

Entonces, vemos que dentro del cuerpo hay un obturador esférico con un orificio pasante ranurado.

Si gira el corcho para que el orificio coincida con el canal de flujo, entonces el medio se moverá libremente a través de él con una resistencia mínima, que no diferirá significativamente de la resistencia en una tubería similar con el mismo diámetro.

Luego giramos el tornillo 90 grados y la bola cierra el canal.

Presta atencion Como puede ver, este tipo de válvulas es muy simple, lo que brinda una alta confiabilidad y un costo relativamente bajo debido a la simplicidad en la producción de productos con este diseño.

Caracteristicas

Las principales características técnicas que se utilizan para describir las características del dispositivo y la selección de un modelo adecuado para un propósito u otro son las siguientes:

• Naturaleza del ambiente de trabajo.. Aquí, indique el tipo de sustancia que puede transportarse a través del dispositivo (agua, gas, petróleo, etc.) y el rango de temperatura en el que es posible su funcionamiento;
• Presión nominal de trabajo. Se denota con las letras PN y un número que es igual al valor de la presión de trabajo en las atmósferas. Ejemplo de marcado - PN 40;
• Diámetro del canal. Se denota en pulgadas o milímetros, se denota con las letras DN y un número que indica el diámetro en mm, por ejemplo, DN También se puede especificar el diámetro en fracciones de una pulgada, por ejemplo,?, 1/2, 1, 1? y así sucesivamente Hay una válvula de bola de transición 1: 2 a 3: 4;
• La naturaleza de la ubicación del hilo en la entrada.. Hay modelos con rosca interna en ambos lados, están designados como en entrada, con roscas internas y externas - en-n, con una rosca externa en ambos lados - nn. Además, por un lado, la grúa puede ser expulsada con una tuerca americana.

Determine cuánto el diámetro de la válvula de bola 3: 4, le ayudará a la tabla que coincida con el tamaño de las tuberías:

Presta atencion Al elegir un producto se debe prestar atención al material del que consta. Los modelos de calidad están hechos de latón puro o cromado, a veces de acero anticorrosivo. Los productos de siluminio no se pueden comprar, ya que son de baja resistencia.

Para distinguir el siluminio del latón, es suficiente tomar dos golpecitos en la mano: el latón será notablemente más pesado. Además, el silumin se ensucia, y al frotarse contra un trozo de materia ligera o tela, queda un rastro gris en él.

Tenga en cuenta que el precio de las válvulas de bola es bastante democrático, por lo que vale la pena ahorrar en ellas. Esto es especialmente cierto en los sistemas de calefacción, por lo que es mejor elegir productos italianos, por ejemplo, Bugatti o Giacomini.

Asamblea

Instalar válvulas de bola con sus propias manos no es difícil.

Para esto necesitamos un conjunto simple de herramientas:

• Llave de plomería ajustable;
• Troqueles para roscar;
• Búlgaro
• Archivo;
• Titular de plash;
• Lino sanitario y pasta de sellado.

Es recomendable instalar un filtro de filtro antes del producto (limpieza brusca), ya que si entra arena o óxido, la superficie del tapón se desgastará y el grifo empezará a escurrir el agua.

Esto es especialmente importante para los sistemas de calefacción, en los cuales, durante el período de inactividad, el agua y el corcho pueden contaminarse, como resultado de lo cual el obturador girará con gran dificultad, y algunas veces dejará de moverse por completo de su lugar.

Para que sea más conveniente para usted percibir la información, hemos preparado instrucciones de instalación paso a paso:

1. Realizamos todas las medidas necesarias y recortamos el tubo en el lugar correcto.. Es mejor para esto usar una sierra de sable para un corte suave a 90 grados;

1. Limpiamos el extremo de la pintura y el chaflán con el extremo cortado.. Esto se puede hacer con un molinillo o un archivo. También puede utilizar un selector de cara especial;

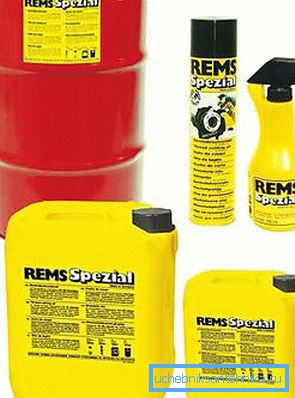

1. Tomamos un dado para enhebrar el diámetro deseado y lubricamos sus dientes con manteca o lubricante.. También lubricamos la propia tubería;

1. Inserte el troquel en el soporte del troquel y corte la rosca en el tubo. Deberíamos tener al menos 4.5 vueltas, pero no más de 5. Es mejor cortar en dos pasadas, por lo que cargará menos el tubo y la herramienta de corte;

1. Enrollamos en el hilo recibido lino sanitario hacia la derecha.. Luego, coloque una buena capa de pasta selladora en toda la superficie del hilo;

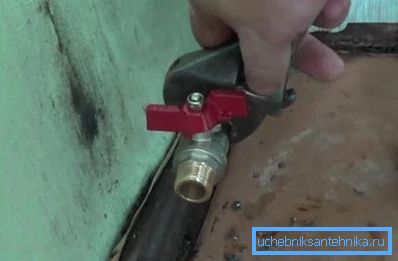

1. Tomamos la grúa y enrollamos el hilo.. Debe ser de al menos 4.5 revoluciones. Primero, haz trampa manualmente, luego usa una llave ajustable.

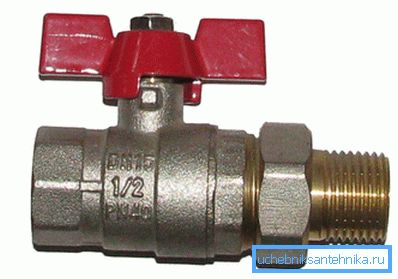

1. Si es necesario conectar dos secciones fijas de una tubería, entonces usamos un modelo con un estadounidense (con sgonom).

Presta atencion Asegúrese de que el hilo está cortado exactamente. De lo contrario, la conexión no será confiable.

Conclusión

Las válvulas de bola son los dispositivos de bloqueo más progresivos para la instalación de sistemas de plomería y calefacción. El video en este artículo demuestra clara y lúcidamente el proceso de instalación de tales válvulas.
