Válvula de agua eléctrica con sensor de fugas
Un grifo eléctrico con un sensor de fugas ayuda a evitar problemas como inundar la carcasa. Por lo tanto, estos dispositivos recientemente se han vuelto muy populares entre los residentes de apartamentos y casas. A continuación, observamos más de cerca qué es un sistema similar y cómo está montado.

Principio de funcionamiento
Hoy en día hay dos tipos de sensores:
- Dispositivos cableados que se conectan al controlador mediante cables;
- Inalámbrico - envía una señal de radio al controlador.

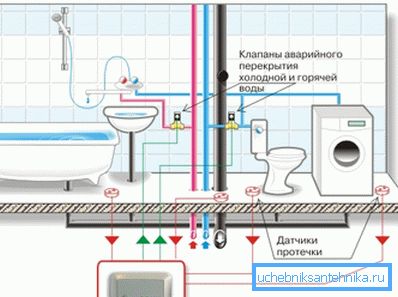

En cualquier caso, el esquema del sistema es el siguiente:
- Cuando el sensor se sumerge en agua, sus polos se cierran, como resultado de lo cual el dispositivo envía una señal al controlador.
- A continuación, el controlador transmite un impulso eléctrico a una válvula de agua con un accionamiento eléctrico que corta el suministro de agua.
No toma más de quince segundos cerrar la válvula después de que el sensor se dispara. Para reanudar el suministro de agua, debe presionar un botón especial ubicado en la carcasa de la unidad eléctrica. Un sistema instalado de forma competente garantiza la protección contra fugas repentinas del sistema de suministro de agua o del sistema de calefacción.

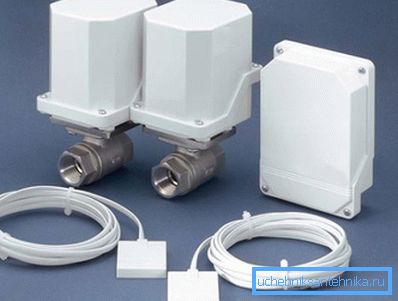

En qué consiste el sistema
Así, con el principio del sistema que hemos leído. Ahora echemos un vistazo más de cerca a las características de los elementos que lo componen.

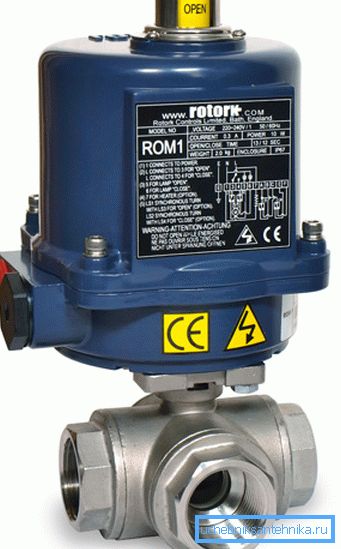

Grua electrica

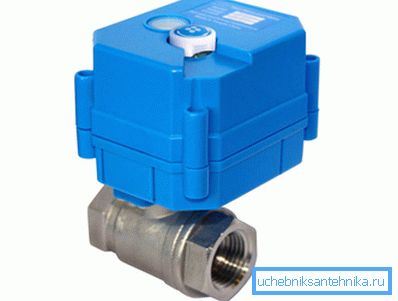

Este dispositivo es una válvula en forma de válvula de bola con accionamiento eléctrico. La diferencia con la válvula de bola mecánica es que la posición del elemento de bloqueo no está regulada por una palanca, sino por un motor eléctrico.

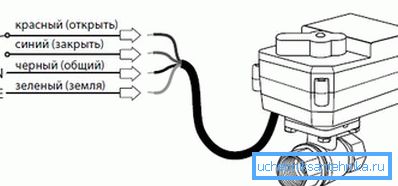

Sugerencia Es bastante difícil instalar una válvula de bola con un accionamiento eléctrico con sus propias manos, ya que se conecta a través de una caja de terminales con un cable de alimentación PVS3x0.5. Por lo tanto, este trabajo es mejor confiar a un especialista.
Para sellar la conexión del mecanismo de bloqueo con un motor eléctrico, los anillos de sellado están incluidos en el kit del dispositivo. Como regla general, están hechas de aleaciones que son resistentes al desgaste y la contaminación. El elemento de bola de bloqueo en sí está generalmente hecho de acero inoxidable y se caracteriza por su buena durabilidad.

Se pueden usar los siguientes materiales para fabricar el cuerpo del dispositivo:
- Hierro fundido;
- Bronce;
- Acero inoxidable u otras aleaciones metálicas.
Se debe tener en cuenta que los accionamientos eléctricos pueden diseñarse para diferentes voltajes, la mayoría de las veces para los fines considerados, se utilizan válvulas de bola con 24v DC eléctricos y 12V DC
Como regla general, instale el actuador eléctrico en la válvula de bola 1 - 2 pulgadas, 1 pulgada y? pulgada de diámetro. A menudo, los dispositivos no solo pueden bloquear el flujo de agua, sino también dar una señal de sonido o luz.
Sugerencia Antes de las válvulas de bola, es recomendable utilizar filtros de purificación de agua. En este caso, su vida aumentará.
A continuación se presentan otras características que cuentan con válvulas de bola con accionamiento eléctrico para la casa:
Consumo de energia | 7 W al cierre |
Tiempo de cierre completo | 5-7 segundos |
Rango de temperatura de funcionamiento | -10 + 50 grados centigrados |
Temperatura maxima del fluido | +90 grados centigrados |
Sugerencia Estas válvulas pueden usarse no solo en sistemas de suministro de agua, sino también en calefacción. Además, la válvula de tres vías con accionamiento eléctrico para calefacción permite no solo bloquear el flujo de refrigerante, sino también redirigirlo, por ejemplo, del radiador al bypass.

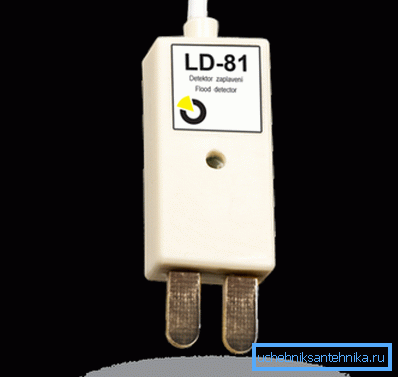

Sensor de fuga de agua
Montado en lugares donde existe la mayor probabilidad de fugas:
- Cerca de lavadoras;
- Vann
- Cerca de los sumideros;
- Cabinas de ducha, etc.
Como se mencionó anteriormente, cuando el agua ingresa al sensor, envía una señal al controlador. Estos dispositivos deben estar conectados a una fuente de alimentación segura para que, si toca accidentalmente las placas, no reciba una descarga eléctrica.
Presta atencion Los fabricantes recomiendan cada tres meses limpiar las placas del dispositivo con una esponja húmeda. Esta operación se realiza como profilaxis y para verificar el rendimiento del sistema.

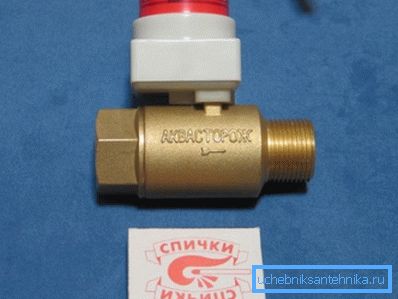

A la venta puede encontrar sensores de fabricantes tanto extranjeros como nacionales. El precio de este último es más bajo, mientras que la calidad no es inferior a los análogos extranjeros.
Controlador
Este dispositivo realiza varias funciones:
- Procesa la señal de los sensores;
- Da voltaje a la válvula de bola eléctrica;
- Proporciona energía a los sensores;
- Proporciona alerta de sonido y luz.
El controlador puede ubicarse en cualquier lugar accesible donde el agua no pueda entrar en él. La cantidad de elementos en el sistema puede ser diferente, dependiendo de las características de su instalación.

Características de instalación
Antes de la instalación del sistema, es necesario trazar el diseño de todos sus elementos. Luego, de acuerdo con el esquema, debe asegurarse de que la longitud de los cables de conexión sea suficiente.
La instalación en sí se lleva a cabo en la siguiente secuencia:
- Áreas marcadas de ubicación, grúas, sensores y controlador.
- Según el esquema tendido los cables.
- Válvulas de bola de choque.
- Sensores instalados.
- Conecte los controladores.
A continuación echamos un vistazo más de cerca a algunas de estas operaciones.

Insertar la válvula de bola
Este dispositivo se instala en la entrada de la tubería después de las válvulas manuales. Está estrictamente prohibido utilizar una válvula de bola para un accionamiento eléctrico en lugar de válvulas en la entrada.
Como se mencionó anteriormente, la instalación del dispositivo en sí es mejor dejarlo en manos de expertos. Al mismo tiempo, debe proporcionar inmediatamente energía ininterrumpida para ello.

Instalación del sensor
El sensor se puede instalar de dos maneras:
- Montaje en suelo - Implica insertar el sensor en el revestimiento del piso en áreas donde es probable que se acumule agua en caso de una fuga. Las placas de contacto en este caso se llevan a la superficie para que se eleven a una altura de unos pocos milímetros. El cable al dispositivo se lleva a cabo en un tubo corrugado.
- Montaje en suelo - El dispositivo se coloca en la superficie del piso con las placas de contacto hacia abajo.

Instalacion del controlador
La alimentación al controlador se suministra desde el armario de alimentación. El cero y la fase se conectan al dispositivo de acuerdo con el esquema.
El manual de instalación de este dispositivo es el siguiente:
- El primer paso es hacer un agujero en la pared para la caja de conexiones.
- Luego debe perforar las ranuras de los cables de alimentación desde la ubicación del dispositivo al gabinete de alimentación, así como a cada válvula de bola y sensor.
- A continuación, se instala una caja de montaje en el lugar preparado en la pared y el controlador se fija en ella.
- Después de eso, debe quitar la cubierta frontal del dispositivo y conectar todos los cables de acuerdo con el diagrama.
- Al final del trabajo, debe reemplazar la cubierta frontal del controlador.
Si el sistema está correctamente ensamblado, después de que se enciende, el indicador en el controlador comienza a brillar. En caso de una fuga, el color del indicador cambia de verde a rojo y suena el zumbador. Al mismo tiempo la grúa bloquea el suministro de agua.
Aquí, quizás, están todos los puntos principales de la instalación de un sistema de protección contra inundaciones.
Conclusión
Las válvulas de bola motorizadas con sensores de fugas son una invención útil, ya que evitan una serie de problemas graves asociados con las inundaciones. Lo único que necesita para instalar correctamente el sistema y probar su rendimiento.
Desde el video en este artículo, puede obtener más información sobre este tema.
